Lieferumfang:

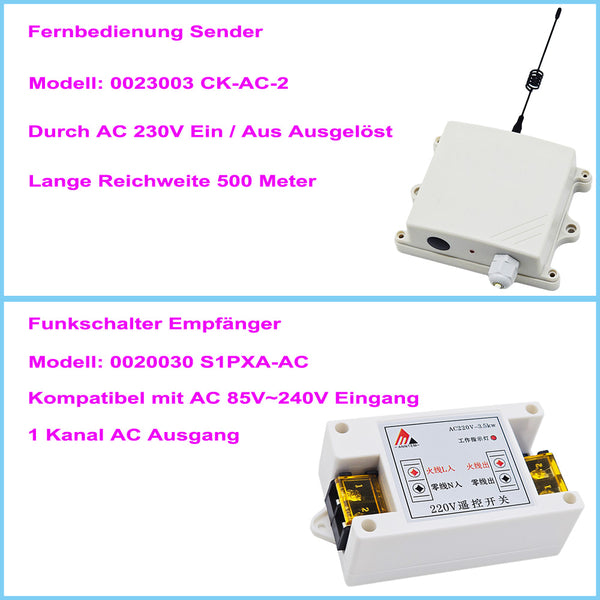

1 x Empfänger: S1PXA-AC
1 x Sender: CK-AC-2
1 x Bedienungsanleitung
Anwendung:
Für Lange Reichweite Funksteuerung AC Geräte. Wie Licht, Lampe, LED-Beleuchtung, Motor, Pumpe, Ventilatoren, Magnetventil, usw.
Arbeitsprinzip:
Der Sender CK-AC-2 ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 110V~240V AC Strom aktiviert wird. Es hat ein zweiadriges Eingangskabel zum Anschließen eines Wechselspannungs-Signals von einem Gerät, wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Wechselstrom Sirene, Wechselstrom Leuchte oder anderen Wechselstrom Geräten.
Wenn an sein Eingangskabel des Sender CK-AC-2 eine Wechselspannung angelegt wird, der Sender sendet automatisch ein Funksignal <ON>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist aktivier, und die angeschlossene Geräte funktionieren.
Wenn die Wechselspannungszufuhr am Eingangskabel des Sender CK-AC-2 unterbrochen wird, der Sender sendet automatisch ein Funksignal <OFF>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist deaktiviert, und die angeschlossene Gerät funktioniert nicht mehr.
Parameter des Sender:
Modell: CK-AC-2
Ausgestattet mit einem Zweidraht-Eingangsleiter.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 110~240V AC Signal.
Auslösung Methode: Wenn das Eingangskabel ein Wechselspannungsignal erhält. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die Signal-LED dauerhaft. Wenn das Eingangskabel das Wechselspannungsignal verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße des Gehäuse: 110 x 86 x 40 mm
Parameter des Empfänger:

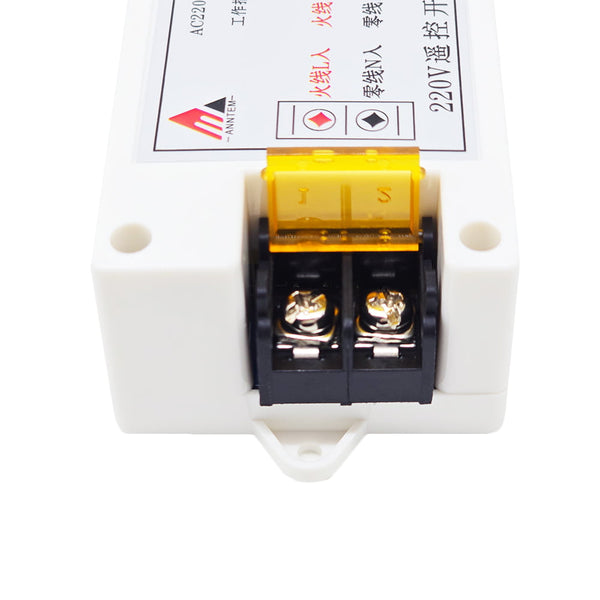

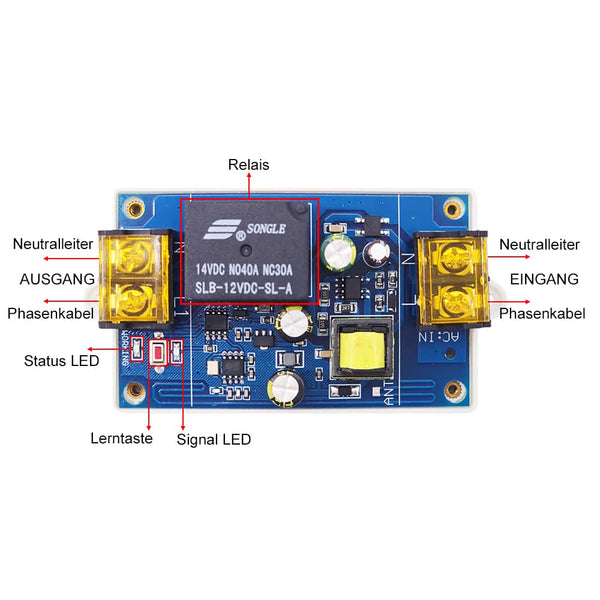

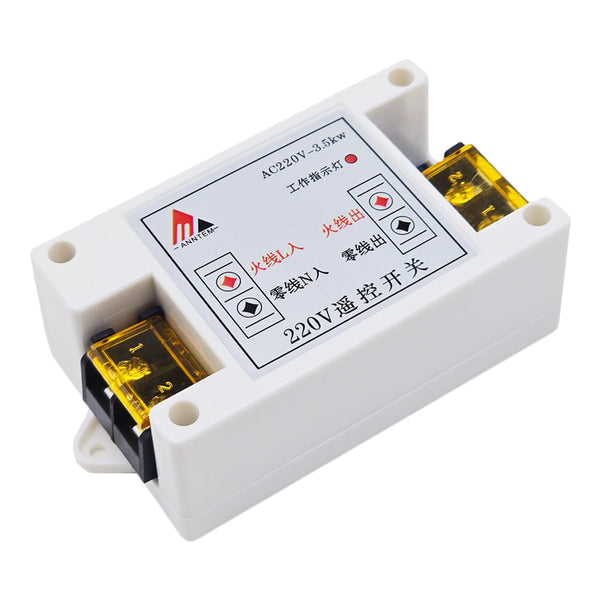

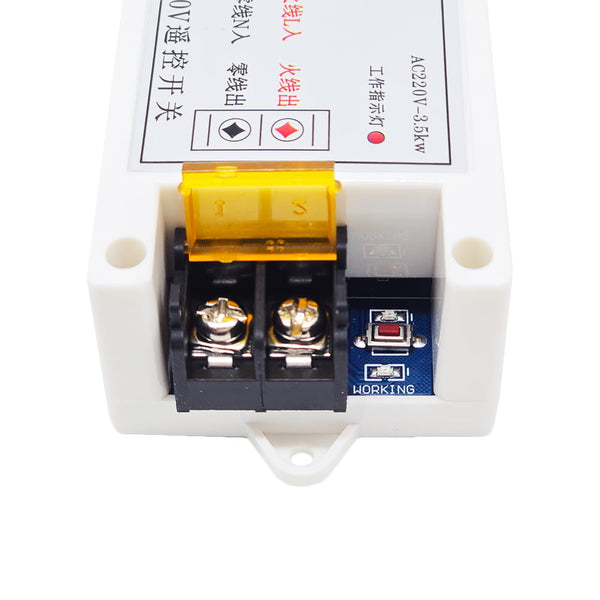

Modell: S1PXA-AC
Betriebsspannung: Kompatibel mit AC 85V~240V
Ausgangsart: Wechselstrom Ausgang, Gleiche Spannung wie die Eingangsspannung
Kanal: 1 Kanal
Kontrolle Modi: Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 15A
Betriebsfrequenz: 433.92MHz
Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm
Arbeitsbereich:
Mit einem Empfänger bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

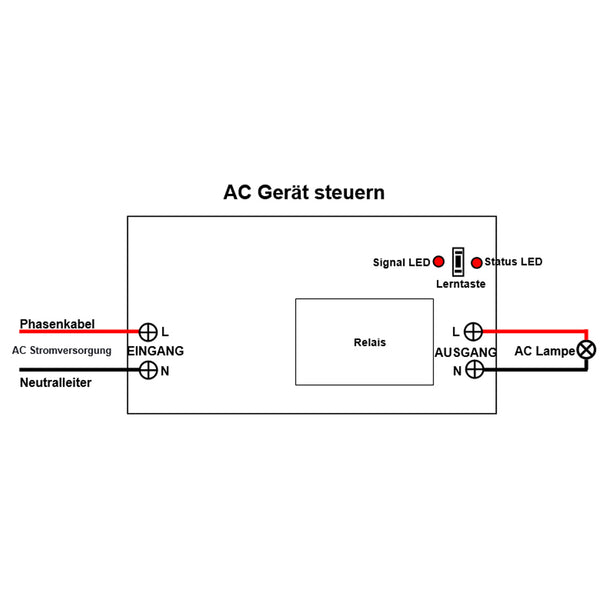

Verdrahtung:
1. Verbinden Sie das Gerät mit einem Wechselspannung 110V~240V Signal Ausgang an den zweiadriges Eingangskabel des Sender CK-AC-2.
2. Verbinden Sie das AC Stromversorgung an den Eingang Klemmen des Empfänger.
3. Schließen Sie das gesteuerte Gerät an den Ausgang Klemmen des Empfänger an.
Betreiben:
Wenn an sein Eingangskabel des Sender CK-AC-2 eine Wechselspannung angelegt wird, der Sender sendet automatisch ein Funksignal <ON>. Wenn der Empfänger dieses Funksignal empfängt, Die Ausgangsklemmen des Empfängers ausgang AC Stromversorgung, und die angeschlossene Geräte wird eingeschaltet.
Wenn die Wechselspannungszufuhr am Eingangskabel des Sender CK-AC-2 unterbrochen wird, der Sender sendet automatisch ein Funksignal <OFF>. Wenn der Empfänger dieses Funksignal empfängt, Die Ausgangsklemmen des Empfängers stoppen die Ausgabe, und die angeschlossene Geräte wird ausgeschaltet.
