Lieferumfang:

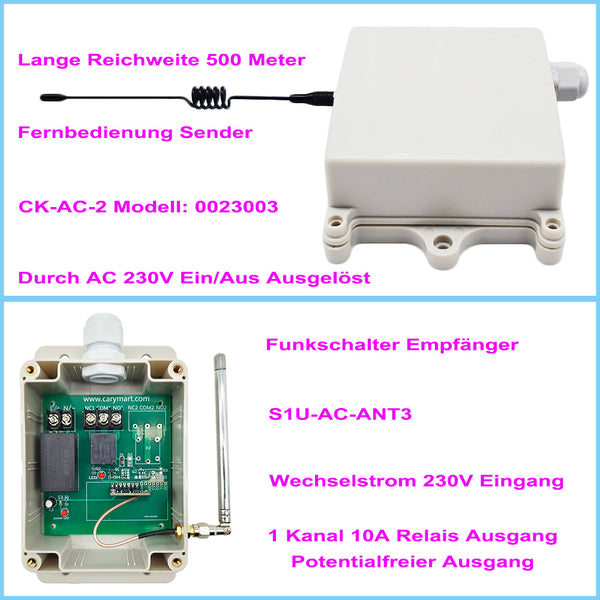

1 x Empfänger: S1U-AC-ANT3
1 x Sender: CK-AC-2
1 x Bedienungsanleitung
Anwendung:
Für Lange Reichweite Funksteuerung DC oder AC Geräte. Wie Licht, Lampe, LED-Beleuchtung, Motor, Pumpe, Ventilatoren, Magnetventil, usw.
Arbeitsprinzip:
Der Sender CK-AC-2 ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 110V~240V AC Strom aktiviert wird. Es hat ein zweiadriges Eingangskabel zum Anschließen eines Wechselspannungs-Signals von einem Gerät, wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Wechselstrom Sirene, Wechselstrom Leuchte oder anderen Wechselstrom Geräten.
Wenn an sein Eingangskabel des Sender CK-AC-2 eine Wechselspannung angelegt wird, der Sender sendet automatisch ein Funksignal <ON>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist aktivier, und die angeschlossene Geräte funktionieren.
Wenn die Wechselspannungszufuhr am Eingangskabel des Sender CK-AC-2 unterbrochen wird, der Sender sendet automatisch ein Funksignal <OFF>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist deaktiviert, und die angeschlossene Gerät funktioniert nicht mehr.
Parameter des Sender:
Modell: CK-AC-2
Ausgestattet mit einem Zweidraht-Eingangsleiter.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 110~240V AC Signal.
Auslösung Methode: Wenn das Eingangskabel ein Wechselspannungsignal erhält. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung leuchtet die Signal-LED dauerhaft. Wenn das Eingangskabel das Wechselspannungsignal verliert. Nach 1 Sekunde blinkt die Signal-LED am Sender schnell, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung blinkt die Signal-LED einmal und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße des Gehäuse: 110 x 86 x 40 mm
Parameter des Empfänger:
Modell: S1U-AC-ANT3
Betriebsspannung: AC100~240V (110V/120V/220V/240V)
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Statische Strom: ≤6mA
MaximalerLaststrom des Relais : 10A
Kanal: 1 CH
Kontrolle Modi: Verriegelung
Arbeitsfrequenz : 433.92 MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm

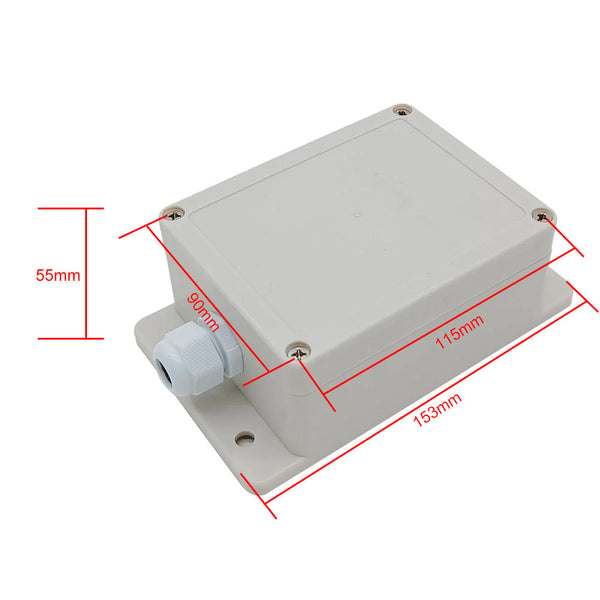

Maße des Gehäuses: 153 x 90 x 55 mm
Arbeitsbereich:
Mit einem Empfänger bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verdrahtung:
1. Verbinden Sie das Gerät mit einem Wechselspannung 110V~240V Signal Ausgang an den zweiadriges Eingangskabel des Sender CK-AC-2.
2. Verbinden Sie das AC Stromversorgung an den Eingang Klemmen des Empfänger.
3. Schließen Sie das gesteuerte Gerät an den Ausgang Klemmen des Empfänger an.
3-1) Wenn Sie Gleichstromgeräte steuern:
3-1-1) Verbinden Sie die Pluspol der DC Stromversorgung an den Ausgang Klemme <NO> des Empfänger.
3-1-2) Verbinden Sie die Pluspol der DC Gerät an den Ausgang Klemme <COM> des Empfänger.
3-1-3) Verbinden Sie die Minuspol der DC Stromversorgung an die Minuspol der DC Gerät.'
3-2) Wenn Sie die Wechselstromgeräte steuern:
3-2-1) Verbinden Sie den Phasenkabel der AC Stromversorgung an den Ausgang Klemme <NO> des Empfänger.
3-2-2) Verbinden Sie eine Seite von AC Gerät an den Ausgang Klemme <COM> des Empfänger.
3-2-3) Verbinden Sie den Neutralleiter der AC Stromversorgung an andere Seite von AC Gerät.
Betreiben:
Wenn an sein Eingangskabel des Sender CK-AC-2 eine Wechselspannung angelegt wird, der Sender sendet automatisch ein Funksignal <ON>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist aktivier, und die angeschlossene Geräte funktionieren.
Wenn die Wechselspannungszufuhr am Eingangskabel des Sender CK-AC-2 unterbrochen wird, der Sender sendet automatisch ein Funksignal <OFF>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist deaktiviert, und die angeschlossene Gerät funktioniert nicht mehr.
