Lieferumfang:
1 x Empfänger: S12CA-DC09 / S12CA-DC12 / S12CA-DC24
1 x Bedienungsanleitung
Anwendung:
Das ist ein 12 Kanäle DC 9V 12V 24V 5A relais ausgang funkschalter oder empfänger, es und der handsender bilden ein Fernbedienung Funkschalter Set.Dieses kit kann lange reichweite Funksteuerung DC oder AC Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Ventilatoren, Motoren, Pumpen, Magnetventile, Elektrischer Linearantrieb, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Schlösser, usw.
Merkmal:
Funksteuerung, einfach zu installieren.
Drei Betriebs spannungs versionen: DC 9V, 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfänger:
Modell Nr.: S12CA-DC09 / S12CA-DC12 / S12CA-DC24
Stromversorgung (Betriebsspannung): DC12V±1V (S12CA-DC12), DC9 V±1V (S12CA-DC09), DC24V±1V (S12CA-DC24)
Ausgangstyp: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Kanal: 12 Kanäle
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung und gemischte Modi
Statische Strom: ≤6mA
Maximale Betriebsstrom: 5A / jeder Kanal
Frequenz: 433MHz
Drahtbereich für die Terminals: 22-16 AWG
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 94mm x 73mm x 20mm
Maße des Koffers: 100mm x 80mm x 30mm
Fernbedienung oder Handsender, die mit dem Empfänger arbeiten können:
Dieser Empfänger kann mit verschiedene Fernbedienung oder Handsender, wie Modell CV-12 (Lange Reichweite 500 Meter/1500 Fuß) oder CB-12 (Lange Reichweite 1000 Meter/3000 Fuß).
Arbeitsbereich Reichweite:
Mit dem Handsender (wie CV-12) bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 500 Meter betragen im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-12.
Verwendung:
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert werden.

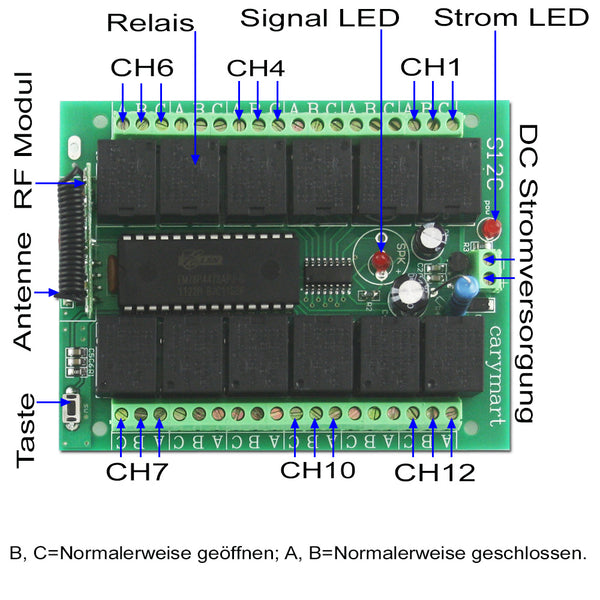

Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise offen; Die Klemmen A und B sind normalerweise geschlossen.
Einstellen des verschiedenen Kontrolle Modis:
1) Ablernen des Selbstsichernd Kontrolle Modus: Wenn der Empfänger in dem Stand des ABLERNENs ist, drücken Sie den Taste 1 am Handsender.
Drücken Sie die Taste 1 am Handsender: Relais 1 am Empfänger ist aktiviert, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 am Handsender erneut: Das Relais 1 am Empfänger ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste 2 am Handsender: Relais 2 am Empfänger ist aktiviert, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste 2 am Handsender erneut: Das Relais 2 am Empfänger ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
...
Drücken Sie die Taste 12 am Handsender: Relais 12 am Empfänger ist aktiviert, und die angeschlossene Lampe 12 wird eingeschaltet.
Drücken Sie die Taste 12 am Handsender erneut: Das Relais 12 am Empfänger ist deaktiviert, und die angeschlossene Lampe 12 wird ausgeschaltet.
2) Ablernen des Momentan Kontrolle Modus: Wenn der Empfänger in dem Stand des ABLERNENs ist, drücken Sie den Taste 2 am Handsender.
Drücken und halten die Taste 1 am Handsender: Das Relais 1 am Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los : Das Relais 1 am Empfänger ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste 1 am Handsender: Das Relais 1 am Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 2 los : Das Relais 2 am Empfänger ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
...
Drücken und halten die Taste 12 am Handsender: Das Relais 12 am Empfänger ist aktivier, und die angeschlossene Lampe 12 wird eingeschaltet.
Lassen Sie die Taste 12 los : Das Relais 12 am Empfänger ist deaktiviert, und die angeschlossene Lampe 12 wird ausgeschaltet.
3) Ablernen des Verriegelung Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 3 am Handsender.
Drücken Sie die Taste 1 am Handsender: Das Relais 1 am Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet; 11 andere Relais sind deaktiviert und 11 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste 2 am Handsender: Das Relais 2 am Empfänger ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet; 11 andere Relais sind deaktiviert und 11 andere angeschlossene Lampen sind ausgeschaltet.
...
Drücken Sie die Taste 12 am Handsender: Das Relais 12 am Empfänger ist aktivier, und die angeschlossene Lampe 12 wird eingeschaltet; 11 andere Relais sind deaktiviert und 11 andere angeschlossene Lampen sind ausgeschaltet.
4) Ablernen des Selbstsichernd (Kanal 1~4) + Momentan (Kanal 5~8) + Verriegelung (Kanal 9~12) Kontrolle Modus (funktioniert mit dem handsender CV-12): Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 4 am Handsender.
5) Ablernen des Selbstsichernd (Kanal 1~6) + Momentan (Kanal 7~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 5 am Handsender.
6) Ablernen des Selbstsichernd (Kanal 1~6) + Verriegelung (Kanal 7~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 6 am Handsender.
7) Ablernen des Momentan (Kanal 1~6) + Verriegelung (Kanal 7~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 7 am Handsender.
8)Ablernen des Verriegelung (Kanal 1~4 gekuppelt, Kanal 5~8 gekuppelt, Kanal 9～12 gekuppelt) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 8 am Handsender.
9) Ablernen des Selbstsichernd (Kanal 1~10) + Momentan (Kanal 11~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 9 am Handsender.
10) Ablernen des Selbstsichernd (Kanal 1~4) + Momentan(Kanal 5~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 10 am Handsender.
11) Ablernen des Selbstsichernd (Kanal 1~4) + Verriegelung (Kanal 5~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 11 am Handsender.
12) Ablernen des Selbstsichernd (Kanal 1~10) + Alle Ein / Aus (Kanal 11~12) Kontrolle Modus: Wenn der Empfänger im Stand des ABLERNENs ist, drücken Sie den Taste 12 am Handsender.
Drücken Sie die Taste 11 am Handsender: Alle Relais Einschalten.
Drücken Sie die Taste 12 am Handsender: Alle Relais Ausschalten.
