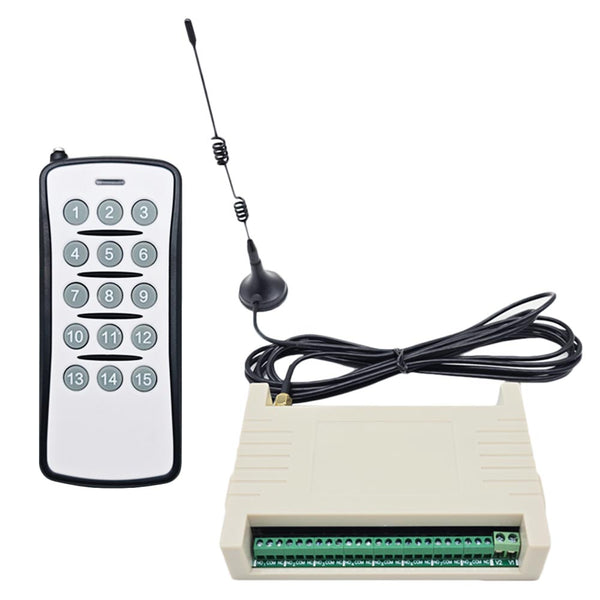

Lieferumfang:

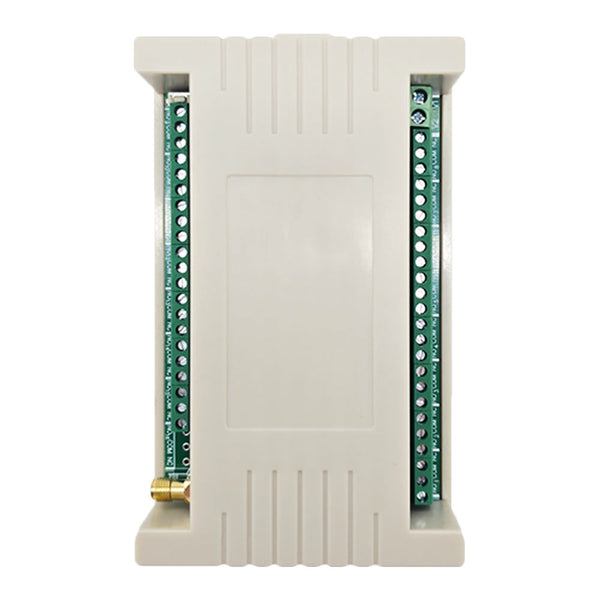

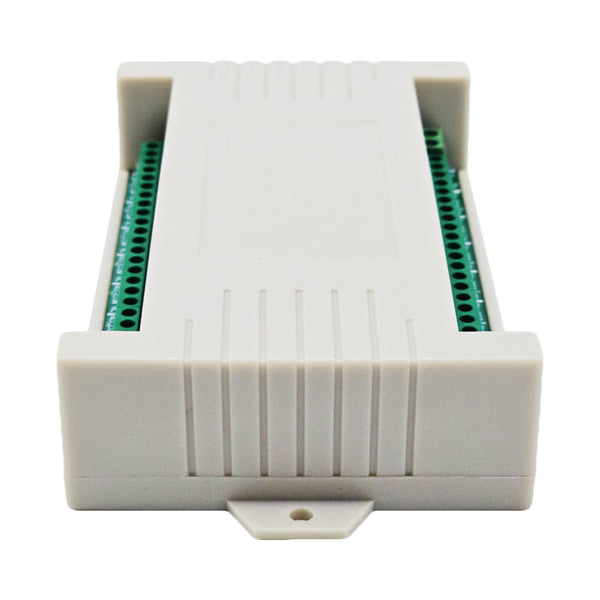

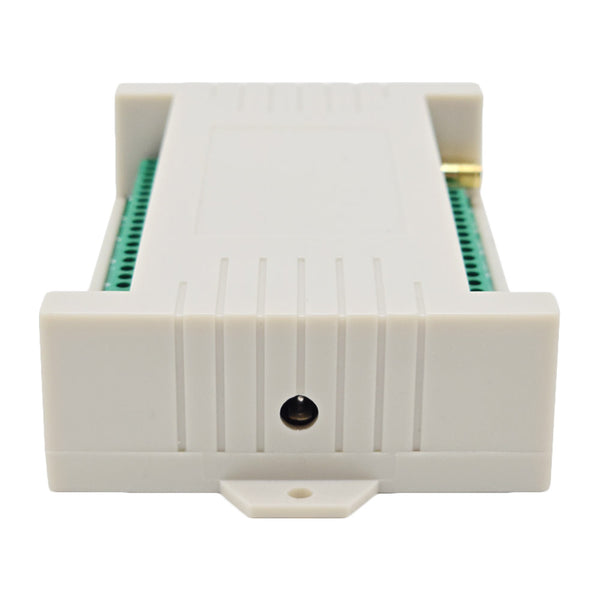

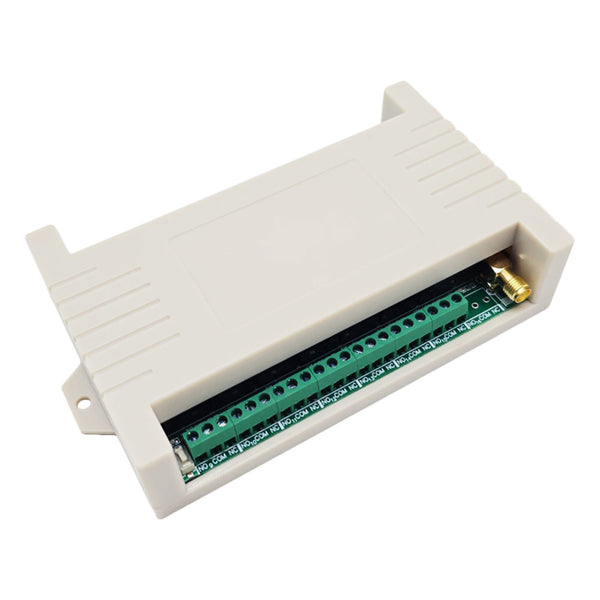

1 x Empfänger: S15C-DC12-ANT3 / S15C-DC24-ANT3
1 x Handsender (Fernbedienung): CV-15
1 x Bedienungsanleitung
Anwendung:
Diese 15 Kanäle DC 12V 24V Fernbedienung Funkschalter Set, mit fünfzehn 10A Relais ausgang empfänger, und ein 500 Meter Handsender mit fünfzehn Tasten.
Dieses kit kann in allen Arten von Industrie automation, landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, usw. Es kann langstrecken funksteuerung DC AC Geräte, wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, Ventilatoren, Schlösser, Fenster, Linearantrieb, Linearmotor, Linearaktor, usw.
Merkmal:
Funksteuerung, einfach zu installieren.
Zwei Betriebs spannungs versionen: DC 12V, 24V optional.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfänger:
Modell Nr.: S15C-DC12-ANT3 / S15C-DC24-ANT3
Stromversorgung (Betriebsspannung): DC12V±1V (S15C-DC12), DC24V±1V (S15C-DC24)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Kanal: 15 Kanäle
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung und Gemischte Modi
Statische Strom: ≤6mA
Maximale Betriebsstrom: 10A / jeder Kanal
Frequenz: 433MHz
Drahtbereich für die Terminals: 22-14 AWG
Maße der PCB: 135mm x 92mm x 19mm
Maße des Koffers: 153mm x 120mm x 42mm

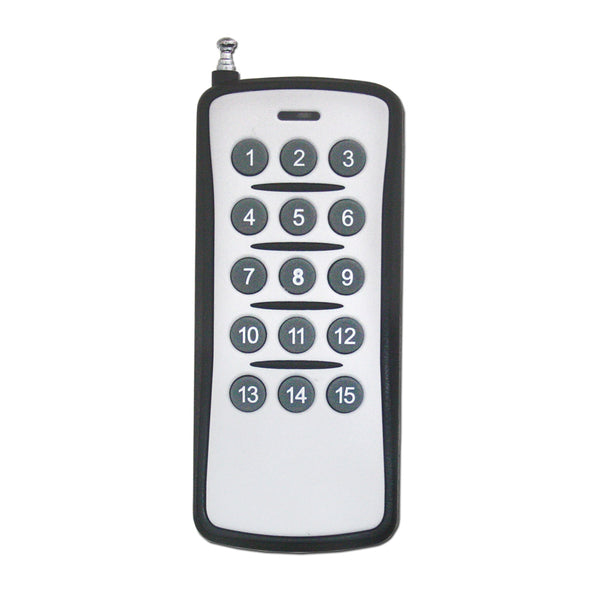

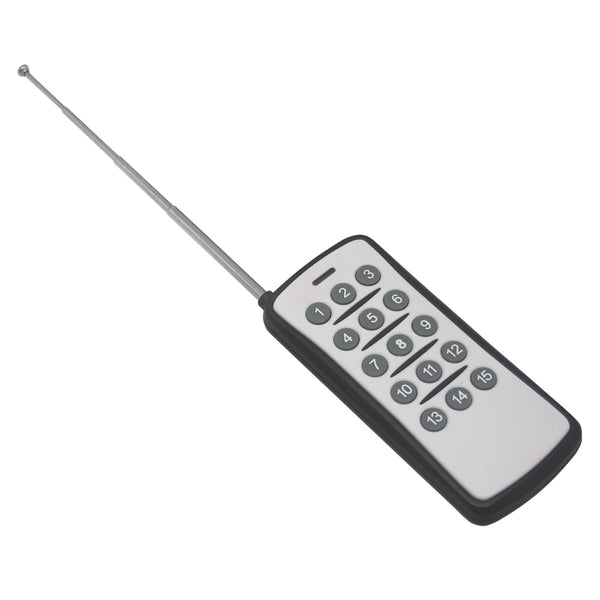

Parameter des Handsender:
Modell Nr: CV-15
Kanal / Taste: 15
Knopf Symbol: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

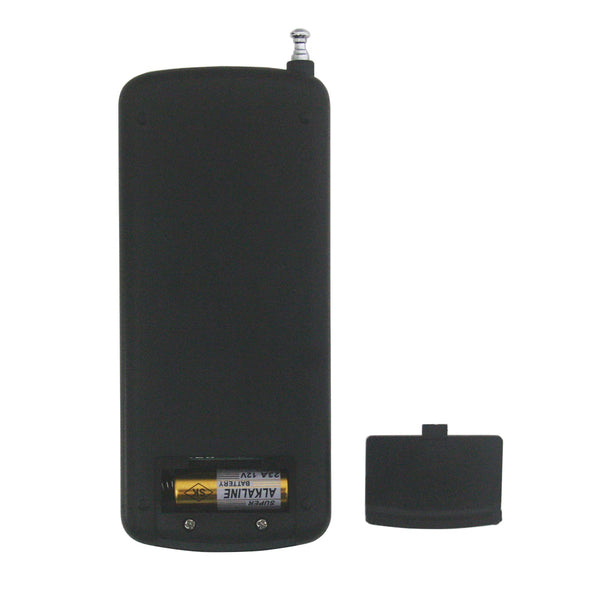

Betriebsspannung: 12V (1 x 23A-12V Batterie, kann für 12 Monate verwendet werden)
Betriebsstrom: 15mA
Betriebsfrequenz: 433MHz
Modulations Modus: ASK
Sendeentfernung: 500 Meter / 1500 Fuß (theoretisch)
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 118mm x 50mm x 17mm
Arbeitsbereich Reichweite:
Mit dem Handsender (wie CV-15) bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 500 Meter betragen im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater.
Verwendung:

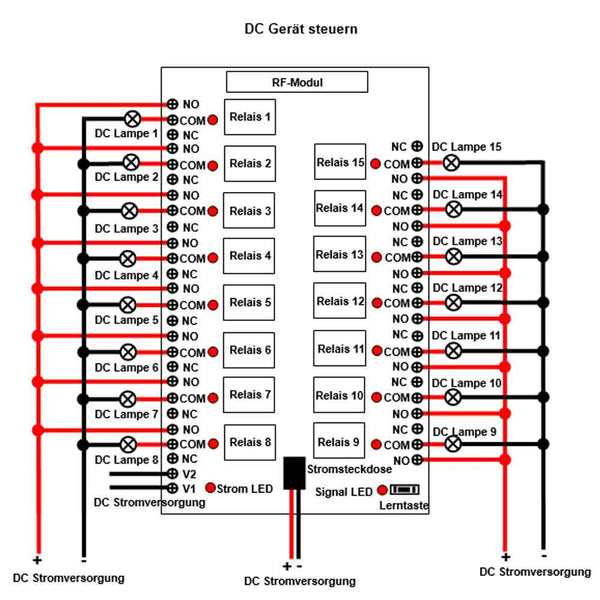

Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert werden.

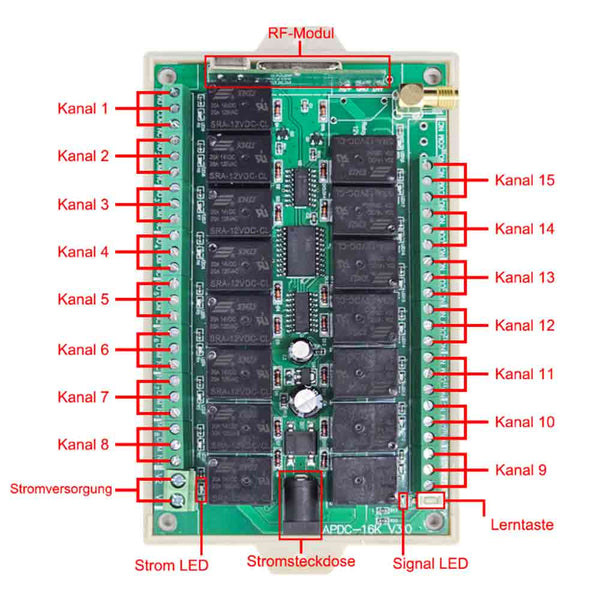

Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen A und B sind normalerweise offen; Die Klemmen B und C sind normalerweise geschlossen.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung des Momentan Kontrolle Modus(Kanal 1~15): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste 1 der Fernbedienung.
Drücken und halten die Taste 1 auf der Fernbedienung: Das Relais 1 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 1 ist eingeschaltet.
Lassen Sie die Taste 1 los: Das Relais 1 am Empfänger ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und das angeschlossene Licht 1 ist ausgeschaltet.
Drücken und halten die Taste 2 auf der Fernbedienung: Das Relais 2 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 2 ist eingeschaltet.
Lassen Sie die Taste 2 los: Das Relais 2 am Empfänger ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und das angeschlossene Licht 2 ist ausgeschaltet.
......
Drücken und halten die Taste 15 auf der Fernbedienung: Das Relais 15 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 15 ist eingeschaltet.
Lassen Sie die Taste 15 los: Das Relais 15 am Empfänger ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und das angeschlossene Licht 15 ist ausgeschaltet.
2) Einstellung des Verriegelung Kontrolle Modus(Kanal 1~15): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste 2 der Fernbedienung.
Drücken sie dieTaste 1 auf der Fernbedienung: Das Relais 1 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 1 ist eingeschaltet; 14 andere Relais am Empfänger sind deaktiviert, und 14 andere angeschlossene Lichten sind ausgeschaltet.
Drücken sie dieTaste 2 auf der Fernbedienung: Das Relais 2 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 2 ist eingeschaltet; 14 andere Relais am Empfänger sind deaktiviert, und 14 andere angeschlossene Lichten sind ausgeschaltet.
......
Drücken sie dieTaste 15 auf der Fernbedienung: Das Relais 15 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 15 ist eingeschaltet; 14 andere Relais am Empfänger sind deaktiviert, und 14 andere angeschlossene Lichten sind ausgeschaltet.
3) Einstellung des Selbstsichernd Kontrolle Modus(Kanal 1~15): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste 3 der Fernbedienung.
Drücken sie dieTaste 1 auf der Fernbedienung: Das Relais 1 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 1 ist eingeschaltet.
Drücken sie dieTaste 1 auf der Fernbedienung erneut: Das Relais 1 am Empfänger ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und das angeschlossene Licht 1 ist ausgeschaltet.
Drücken sie dieTaste 2 auf der Fernbedienung: Das Relais 2 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 2 ist eingeschaltet.
Drücken sie dieTaste 2 auf der Fernbedienung erneut: Das Relais 2 am Empfänger ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und das angeschlossene Licht 2 ist ausgeschaltet.
......
Drücken sie dieTaste 15 auf der Fernbedienung: Das Relais 15 am Empfänger ist aktiviert (verbinden Sie die Klemmen A und B, trennen Sie die Klemmen B und C), und das angeschlossene Licht 15 ist eingeschaltet.
Drücken sie dieTaste 15 auf der Fernbedienung erneut: Das Relais 15 am Empfänger ist deaktiviert (trennen Sie die Klemmen A und B, verbinden Sie die Klemmen B und C), und das angeschlossene Licht 15 ist ausgeschaltet.
4) Einstellung der Modus Momentan (Kanäle 1~8) + Verriegelung (Kanäle 9~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 4 der Fernbedienung.
5) Einstellung der Modus Selbstsichernd (Kanäle 1~8) + Momentan (Kanäle 9~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 5 der Fernbedienung.
6) Einstellung der Modus Verriegelung (Kanäle 1~8) + Selbstsichernd (Kanäle 9~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 6 der Fernbedienung.
7) Einstellung der Modus Momentan (Kanäle 1~13) + Verriegelung (Kanäle 14~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 7 der Fernbedienung.
8) Einstellung der Modus Selbstsichernd (Kanäle 1~13) + Momentan (Kanäle 14~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 8 der Fernbedienung.
9) Einstellung der Modus Selbstsichernd (Kanäle 1~5) + Momentan (Kanäle 6~10) + Verriegelung (Kanäle 11~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 9 der Fernbedienung.
10) Einstellung der Modus Momentan (Kanäle 1~5) + Verriegelung (Kanäle 6~10) + Momentan (Kanäle 11~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 10 der Fernbedienung.
11) Einstellung der Modus Selbstsichernd (Kanäle 1~2) + Momentan (Kanäle 3~10) + Verriegelung (Kanäle 11~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 11 der Fernbedienung.
12) Einstellung der Modus Momentan (Kanäle 1~2) + Selbstsichernd (Kanäle 3~10) + Verriegelung (Kanäle 11~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 12 der Fernbedienung.
13) Einstellung der Modus Verriegelung (Kanäle 1~2) + Momentan (Kanäle 3~10) + Selbstsichernd (Kanäle 11~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 13 der Fernbedienung.
14) Einstellung der Modus Selbstsichernd (Kanäle 1~2) + Verriegelung (Kanäle 3~9) + Momentan (Kanäle 10~15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 14 der Fernbedienung.
15) Einstellung der Modus Selbstsichernd (Kanäle 1~13) + Alle Ein / Aus (Kanäle 14/15): Wenn der Empfänger im Status des ABLERNENs ist, drücken Sie Taste 15 der Fernbedienung.
Drücken Taste 14: Alle 15 Relais schalten ein.
Drücken Taste 15: Alle 15 Relais schalten aus.
