Lieferumfang:

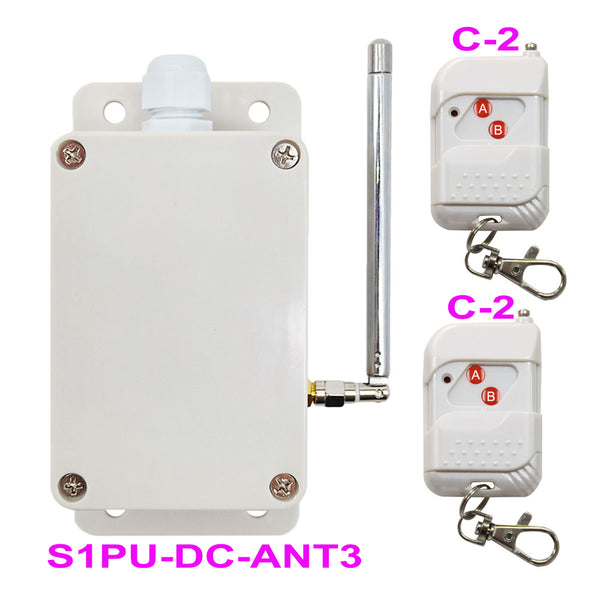

1 x Empfänger: S1PU-DC-ANT3
2 x Handsender: C-1 oder C-2
1 x Bedienungsanleitung
Anwendung:
Dieser 1 kanal DC 30A relaisausgang Fernbedienung Funkschalter Set, mit 6V 9V 12V 24V funk empfänger und handsender.
Dieses kit kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb,usw.
Es kann langstrecken funksteuerung DC oder AC Geräte. Wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder, usw.
Merkmal:
Funksteuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Stromversorgung: Vier Betriebsspannungsvarianten, DC 6V, 9V, 12V, 24V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter von Empfänger:
Modell Nr.: S1PU-DC06-ANT3 / S1PU-DC09-ANT3 / S1PU-DC12-ANT3 / S1PU-DC24-ANT3
Stromversorgung (Betriebsspannung): DC6V (S1PU-DC06), DC9V±1V (S1PU-DC09), DC12V±1V (S1PU-DC12), DC24V±2V (S1PU-DC24)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Kanal: 1 Kanal
3 Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais pro Kanal: 30A
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433.92 MHz
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 90mm x 59mm x 18mm
Maße des Koffers: 100mm x 68mm x 50mm
Parameter des Fernsteuerung / Handsender:
Modell Nr.: 0021000 (C-1) / 0021001 (C-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 1 (C-1) / 2 (C-2)
Symbol des Knopfs: Kein Symbol (C-1) / A, B (C-2)
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58mm x 39mm x 16mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger Selbstsichernd oder Momentan Modus einstellen, brauchen Sie einen Sender mit einem Knopf, wie Modell C-1 (100 Meter), CP-1 (500 Meter), oder CB-1 (1000 Meter) usw..
Wenn Sie den Empfänger Verriegelung Modus einstellen, brauchen Sie einen Sender mit zwei Knöpfe, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industrielle, 1000 Meter), oder CB-2 (1000 Meter) usw..
Arbeitsbereich:
Mit dem Fernbedienung wie C-1 oder C-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-2 oder CB-3
Verwendung:
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen B und C sind normalerweise geöffnet; Die Klemmen A und C sind normalerweise geschlossen.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd (Arbeiten mit der Fernbedienung C-1): Drücken und halten die Taste des funkempfänger, bis die Signal-LED 3 mal blinkt, und Lassen Sie die Taste los.
Drücken Sie die Taste am handsender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Momentan (Arbeiten mit der Fernbedienung C-1): Drücken und halten die Taste des funkempfänger, bis die Signal-LED 2 mal blinkt, und Lassen Sie die Taste los.
Drücken und halten die Taste am handsender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung (Arbeiten mit der Fernbedienung C-2): Drücken und halten die Taste des funkempfänger, bis die Signal-LED 1 mal blinkt, und Lassen Sie die Taste los.
Drücken Sie die Taste A am handsender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am handsender: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
