Lieferumfang:
1 x Sender: CK-DR
1 x Bedienungsanleitung
Arbeitsprinzip:

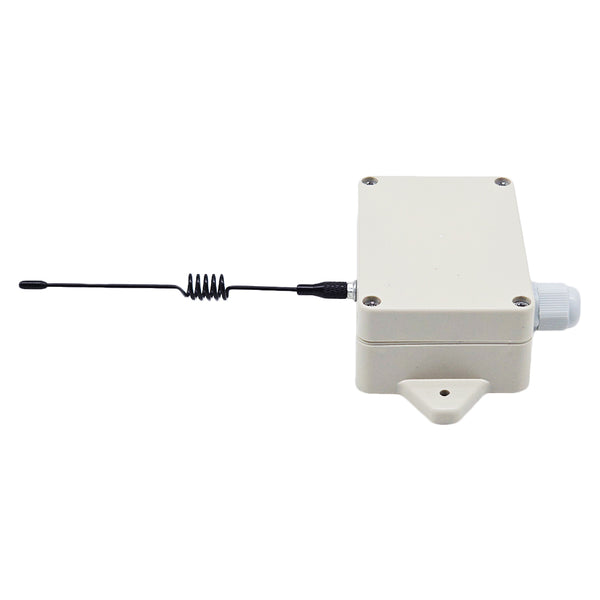

Der Sender CK-DR ist eine spezielle fernbedienung, die durch ein potentialfreies contakt signal aktiviert wird. Es verfügt über zwei Triggerleitungen zum Anschließen von potentialfreien Kontakts-Ausgangssignalen von Geräten, wie Warnhost, Detektor, Sensor, Endschalter, speicherprogrammierbaren Steuerungen, usw.
Wenn die zwei Triggerleitungen verbunden sind, sendet es ein Funksignal "ON". Wenn die zwei Triggerleitungen getrennt sind, sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein normalerweise offenes, potentialfreies Kontaktsignal von einem Gerät zu steuern.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Ausgelöst durch trockenkontakt signal.
Die drahtlose Funksignale können durch Wände, Böden, Türen oder Fenster.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.

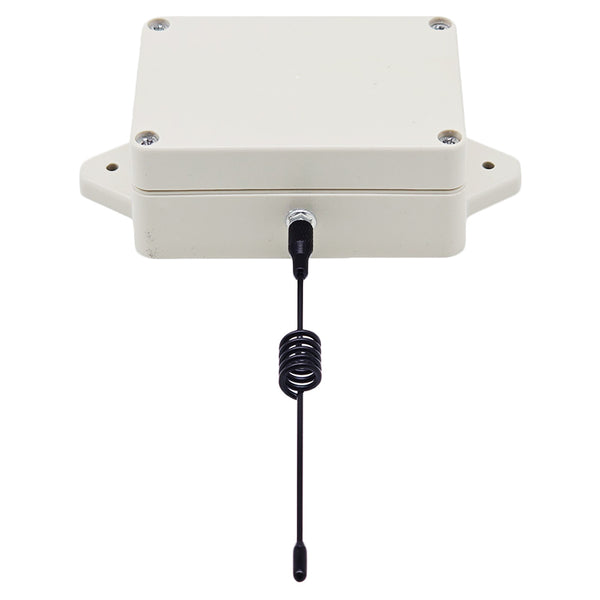

Wasserdicht: Der Sender hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Parameter des Senders:
Modell: CK-DR

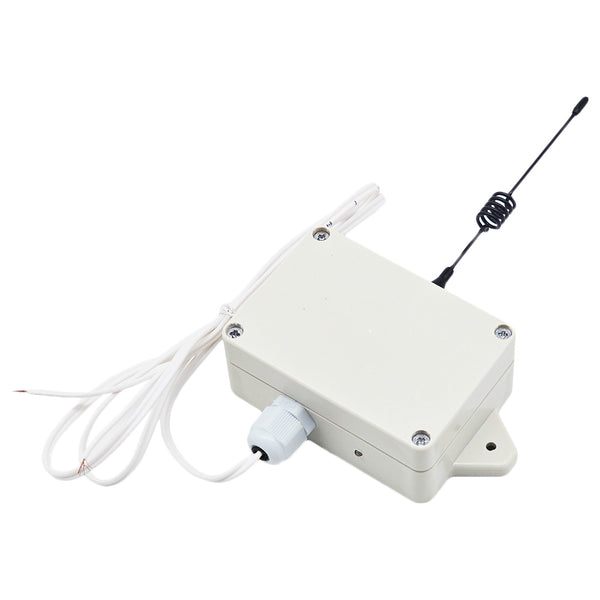

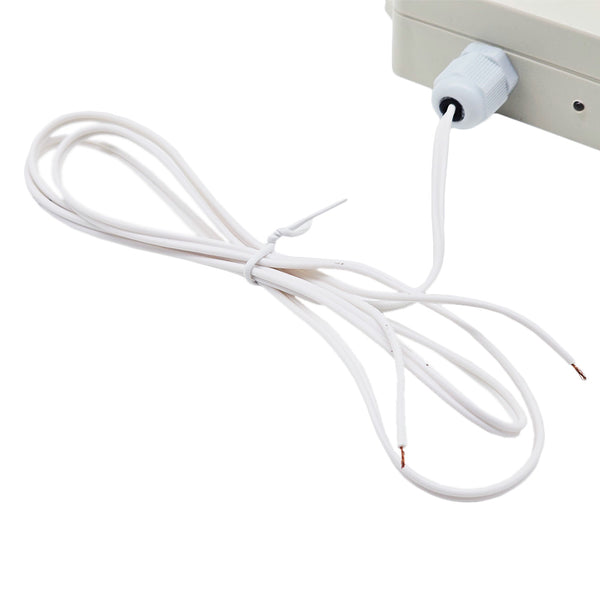

Mit zwei Triggerleitungen

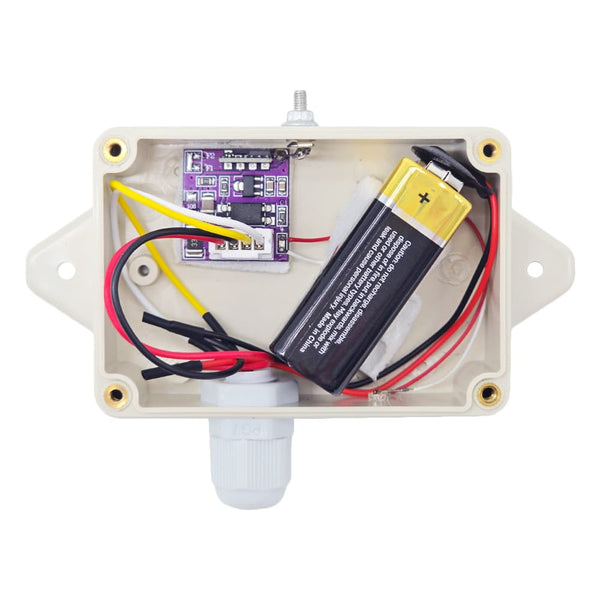

Betriebsspannung: DC 9-12V (optional mit eingebauter 6F22-9V-Batterie oder 12V Steckdose)
Auslösung durch Verbinden oder Trennen von zwei Triggerleitungen.
Auslösung Methode: Wenn die zwei Triggerleitungen verbunden werden, blinkt die Signal-LED am Sender sofort, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung erlischt die Signal-LED. Wenn die zwei Triggerleitungen getrennt werden, blinkt die Signal-LED sofort, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung erlischt die Signal-LED.
Betriebsfrequenz: 433.92MHz
Enkodierung Chip: EV1527/SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße des Gehäuse: 83 x 58 x 34 mm
Arbeitsbereich:
Mit einem Empfänger bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Wenn Sie das zweite Gerät über den trockenkontakt signal vom ersten Gerät aus steuern möchten, machen Sie es wie folgt:
1. Schließen Sie das zweite Gerät an die Ausgangsklemme des Empfängers an.
2. Schließen Sie den trockenkontakt des ersten Geräts an zwei Triggerleitungen des Senders an.
3. Wenn das erste Gerät aktiviert wird und der trockenkontakt angeschlossen ist, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das zweite Gerät einzuschalten.
4. Wenn das erste Gerät deaktiviert wird und der trockenkontakt getrennt wird, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das zweite Gerät auszuschalten.
Dieser Fernbedienung(Sender) funktioniert nur mit den folgenden Funkschalter (Empfängern) | ||
DC Stromversorgung Eingang Trockenkontakt Ausgang | Model: 0020197 S1UA-DC-ANT |
Model: 0020302 S1PU-DC-ANT |
AC Stromversorgung Eingang Trockenkontakt Ausgang | Model: 0020466 S1U-AC-ANT |
Model: 0020488 S1PU-AC-ANT |
DC Stromversorgung Eingang Ausgang | Model: 0020008 S1PXA-DC |
Model: 0020052 S1PX-DC |
AC Stromversorgung Eingang Ausgang | Model: 0020030 S1PXA-AC |
Model: 0020053 S1PX-AC |
