Lieferumfang:
1 x Empfänger: S1PXA-DC12 / S1PXA-DC24
1 x Bedienungsanleitung
Anwendung:
Es kann Lange Reichweite Funksteuerung DC Elektrische Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Zwei Betriebs spannungs versionen: DC 8~15V oder 15~26V optional.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 8~15V oder 15~26V Gleichstrom steuern.
Hohe Leistung: Es kann bei maximalem Strom 30A arbeiten.
Mit 10 Sekunden Verzögerungsfunktion.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

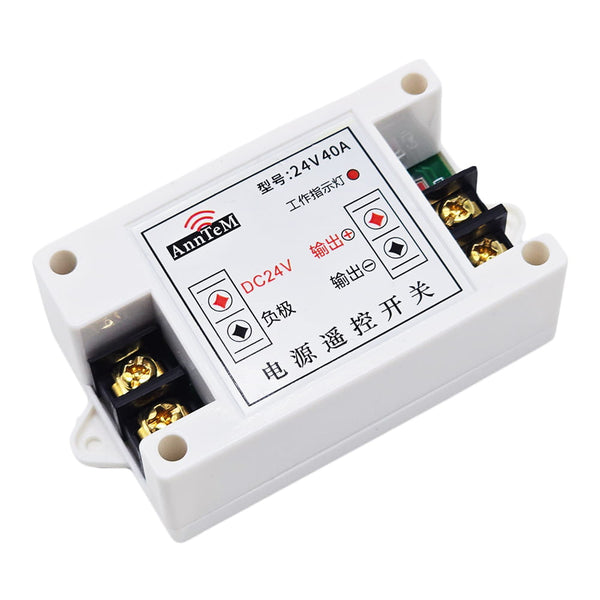

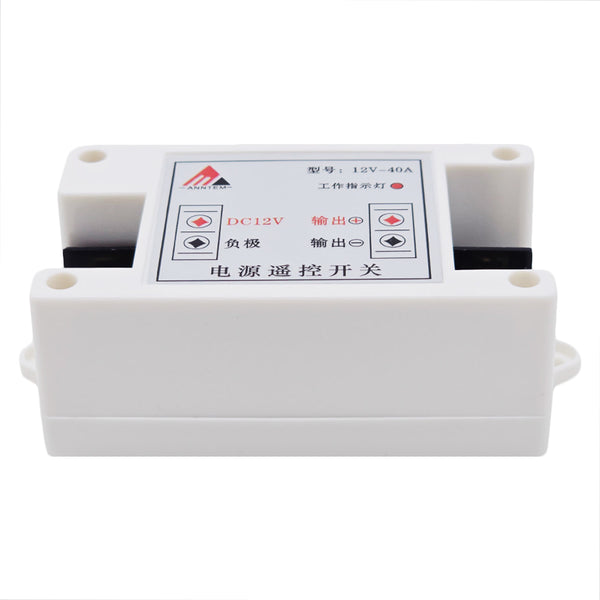

Empfänger Parameter:
Modell: S1PXA-DC12 / S1PXA-DC24
Betriebsspannung: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) , die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsart: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) wie eingangsspannung
Kanal: 1 Kanal
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 30A / Kanal
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Betriebsfrequenz: 433.92MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20 ° C to +70 ° C
Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm
Passende Fernbedienung(Handsender):
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger in den Selbstsichernd, Momentan oder Zeitverzögerung modus versetzen, es sollte mit einen Taste Sender funktionieren, wie C-1 (100 Meter), CP-1 (500 Meter), und CB-1 (1000 Meter).
Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit zwei Tasten Sender funktionieren, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industrielle, 1000 Meter), und CB-2 (1000 Meter).
Arbeitsentfernung:
Mit dem Fernbedienung wie C-1 oder C-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die Antenne am Funkempfänger aus, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-1 oder CB-2.
Verwendung:
Der Empfänger kann zur Steuerung von DC 8~15V oder 15~26V Geräten verwendet werden.

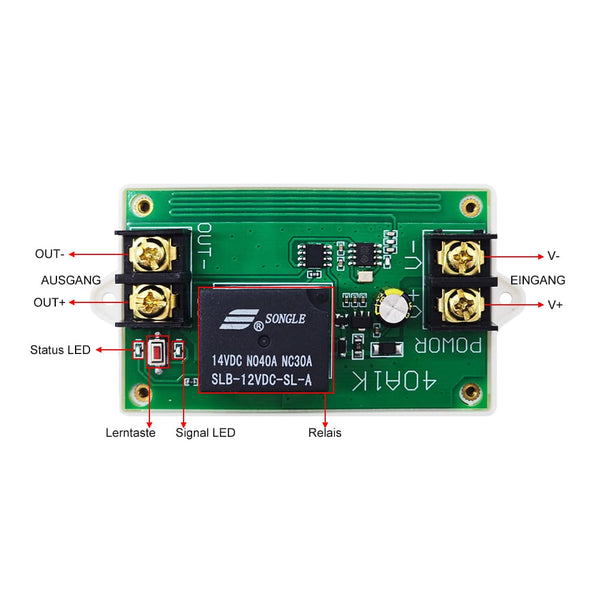

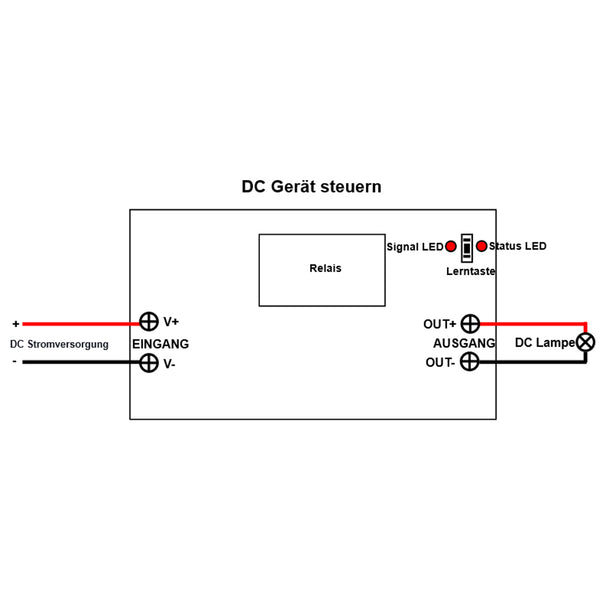

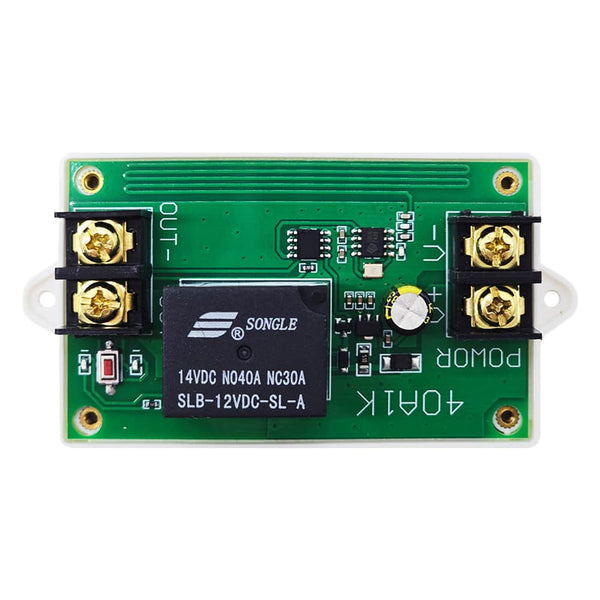

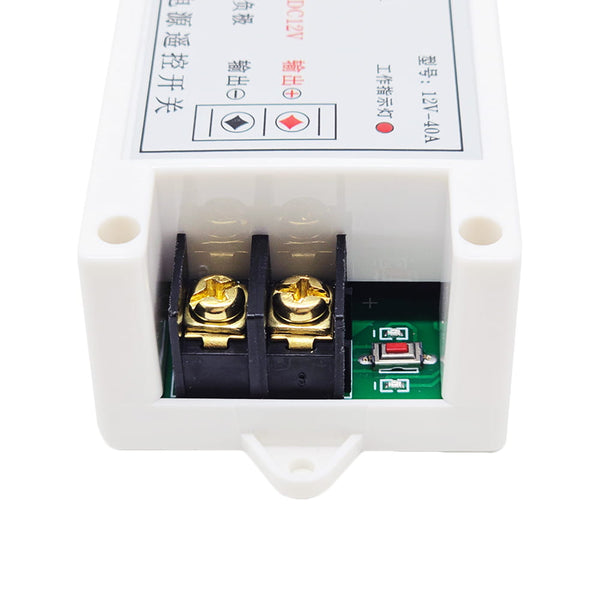

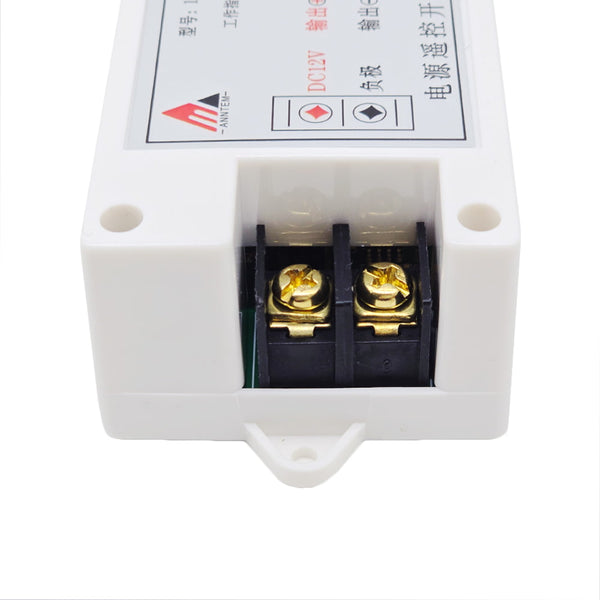

Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung an die Klemme "V+" des EINGANGS, und Verbinden Sie den Minuspol der DC Stromversorgung an die Klemme "V−" des EINGANGS.
2) Verbinden Sie den Pluspol der DC Geräte an die Klemme "OUT+" des AUSGANG, und Verbinden Sie den Minuspol der DC Geräte an die Klemme "OUT-" des AUSGANG.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 3 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender: Die Ausgangsklemmen des Empfängers ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Die Ausgangsklemmen des Empfängers stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Momentan: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 2 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Momentan modus mit dem Sender C-1:
Drücken und halten Sie die Taste am Sender: Die Ausgangsklemmen des Empfängers ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Die Ausgangsklemmen des Empfängers stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 1 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Die Ausgangsklemmen des Empfängers ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am Sender: Die Ausgangsklemmen des Empfängers stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
4) Einstellung der Modus 10-Sekunden Zeitverzögerung: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 4 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Zeitverzögerung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender: Die Ausgangsklemmen des Empfängers ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Nach 10 Sekunden: Die Ausgangsklemmen des Empfängers automatisch stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
Während der 10 Sekunden können Sie die Lerntaste für 1-2 Sekunden drücken, um die DC-Stromversorgungsausgabe sofort zu stoppen, und die angeschlossene Lampe auszuschalten.
