Lieferumfang:
1 x Telefonsteuerung: TC-02
1 x Bedienungsanleitung
Einführung:
Drahtlose Steuerung, einfach zu installieren.
Kontrollieren Vielfalt an Hausgeräte und elektrischen Anlagen weltweit durch Festnetztelefon und Mobiltelefon.
Fernsteuern Lampen, Fernseher, Motoren, Lüfter, Kameras, Hörbare und visuelle Signals, elektronische Betriebstüren / Schlösser / Fenster / Rolladen / Klingeln oder andere Geräte mit Spannung AC 110~240V oder DC 0~48V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind normalerweise geöffnet / normalerweise geschlossen und dienen als Schalter.
Passwortschutz

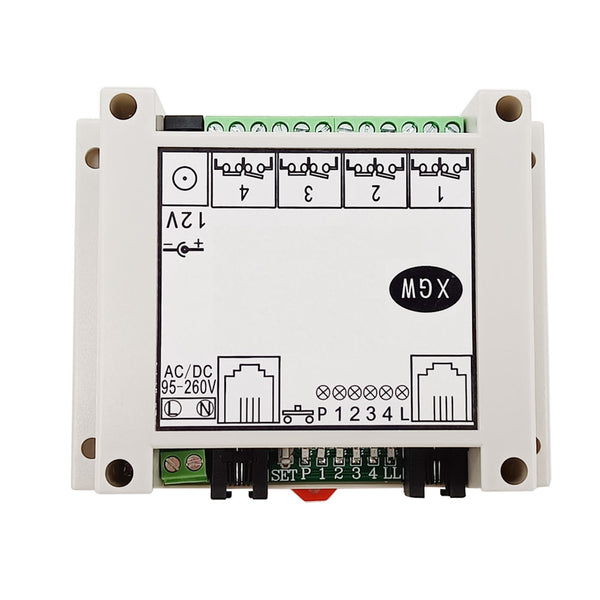

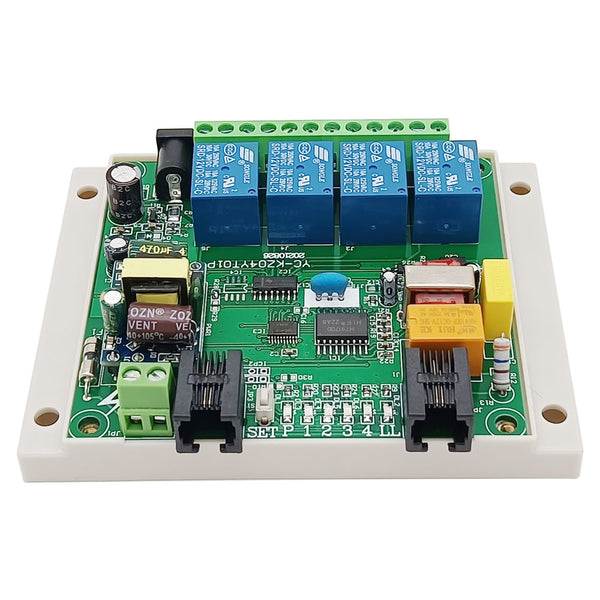

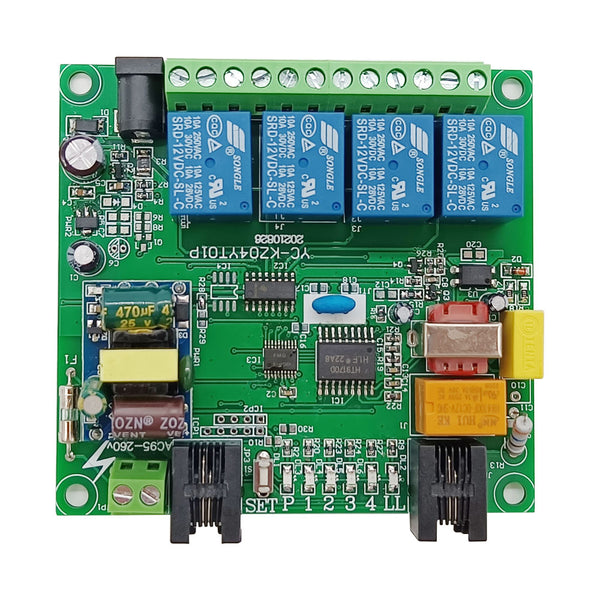

4 Wege Relais Ausgang
Parameter des Steuerung:

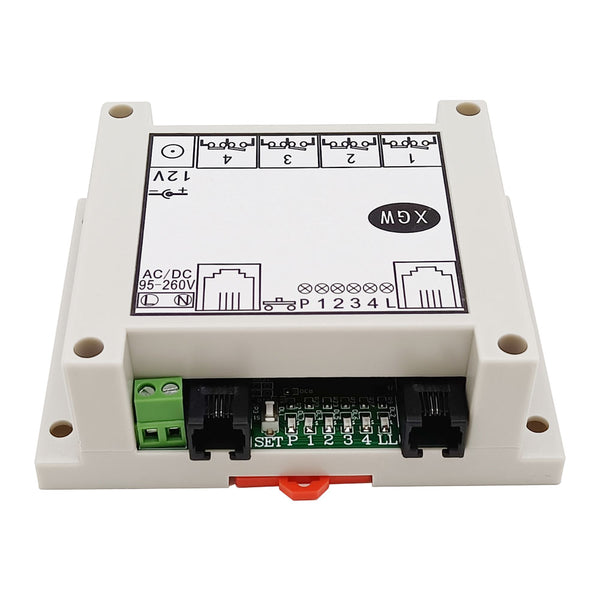

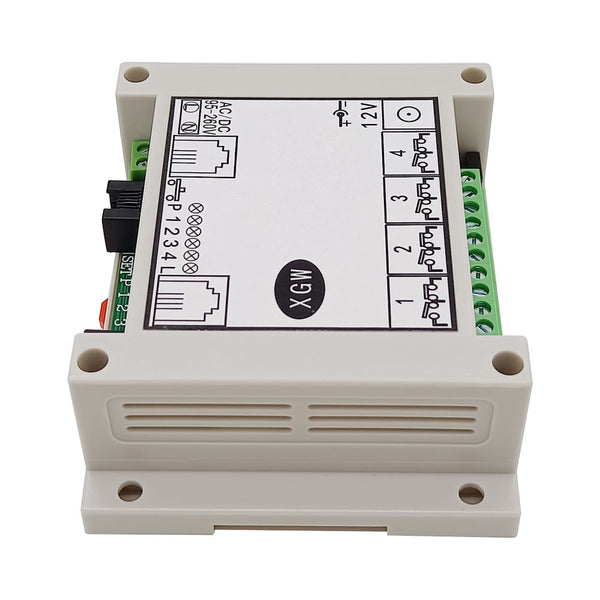

Modell: TC-02
Stromversorgung: 12V DC oder 95-260V AC
Kanal: 4 CH

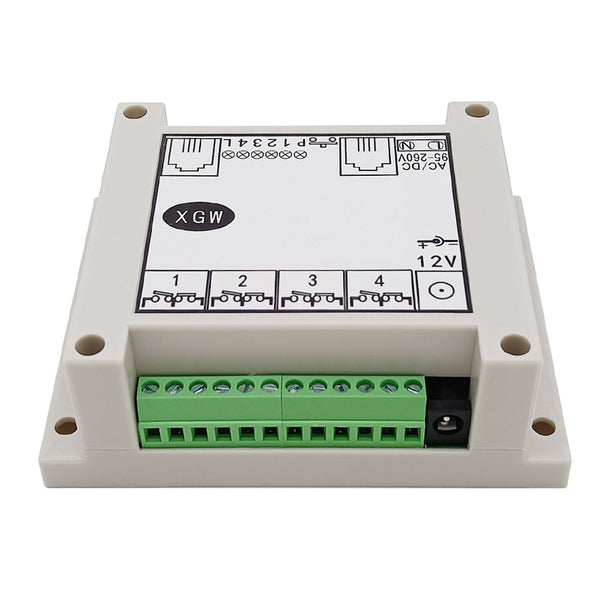

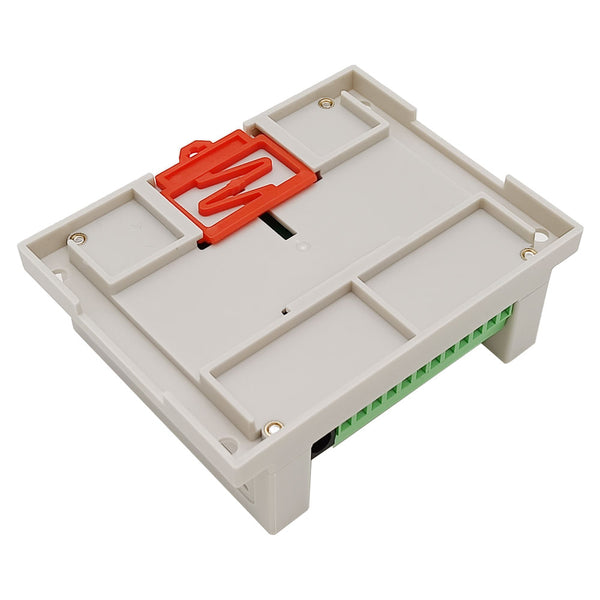

Maße: 115 x 90 x 40 mm
Statischer Strom: 10mA
Arbeitsspannungsbereich von Relais: AC 110~240V oder DC 0~48V
Max. Arbeitsstrom des Relais: 10A

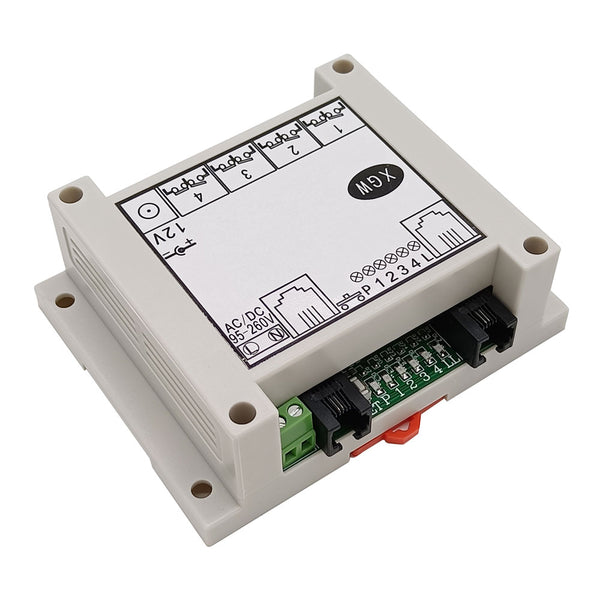

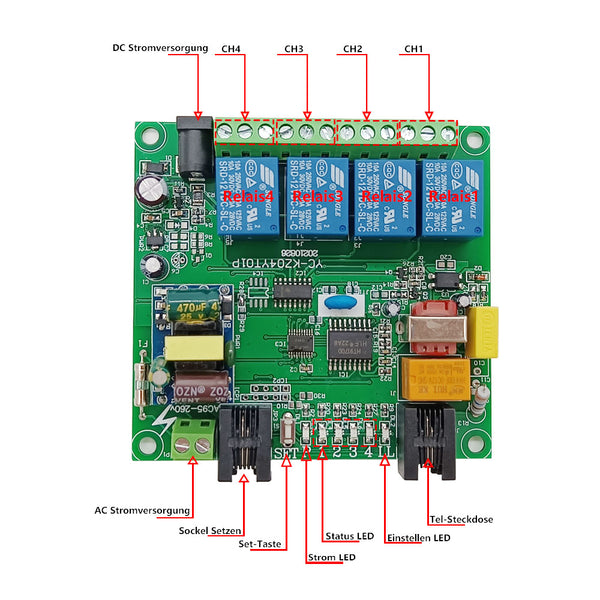

Verdrahtung:

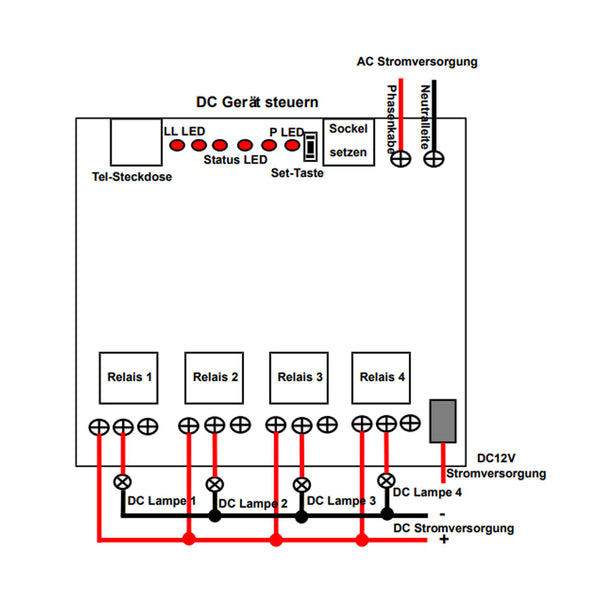

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie die Telefonleitung an den Klemme <Tel-Steckdose> an der Steuerung.
1.2 Verbinden DC 12V Stromversorgung oder AC Stromversorgung an der Steuerung.
1.3 Verbinden sie den normalerweise geöffnet Klemme an Pluspol der DC Stromversorgung, Verbinden sie den gemeinsamen Klemme an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

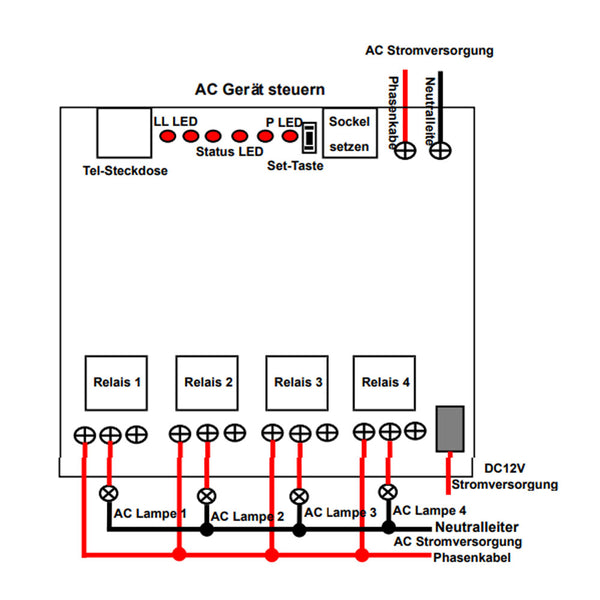

2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie die Telefonleitung an den Klemme <Tel-Steckdose> an der Steuerung.
2.2 Verbinden DC 12V Stromversorgung oder AC Stromversorgung an der Steuerung.
2.3 Verbinden sie den normalerweise geöffnet Klemme an das Phasenkabel der AC Stromversorgung, Verbinden sie den gemeinsamen Klemme an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Betrieb:
1) Passwort eingeben:
Wählen Sie die Telefonnummer der Telefonleitung, mit der der Controller verbunden ist, das Telefon könnte nach 6 Klingeln automatisch verbunden werden.
Nachdem Sie das 4-stellige Passwort fortlaufend eingegeben haben, drücken Sie zur Bestätigung die Taste "#". Wenn das Passwort korrekt ist, ertönt ein "DD“ Ton. Wenn es falsch ist, werden Töne "DDD" angezeigt. Wenn das Passwort falsch eingegeben wurde, können Sie die Taste "*" zum Abbrechen drücken und dann das 4-stellige Passwort erneut eingeben. Es gibt insgesamt 10 Möglichkeiten, Passwörter einzugeben. Nach 10 Mal legt der Host das Telefon nach 9 Signaltönen von "D" auf, dann müssen Sie den Betrieb dieses Controllers neu starten. Diese Funktion kann verhindern, dass das Telefon besetzt ist.
Achtung: Wenn der Controller mit dem Telefon verbunden ist, muss das erste Passwort innerhalb von 20 Sekunden eingegeben werden, andernfalls wird das Telefon nach 20 Sekunden automatisch aufgelegt, und die Verzögerung beträgt bei jedem Drücken der Taste 20 Sekunden.
2) Der Betrieb des Controller:
Nach korrekter Eingabe des 4-stelligen Passworts und Drücken der Taste "#" zur Bestätigung gibt der Controller Töne "DD" aus, was bedeutet, dass der Controller mit dem Betrieb beginnen kann.
Eingang 1: Einschalten Sie Kanal 1 ein, die Kontrollleuchte 1 leuchtet und ein "DD" Piepton ertönt.
Eingang 2: Einschalten Sie Kanal 2 ein, die Kontrollleuchte 2 leuchtet und ein "DD" Piepton ertönt.
Eingang 3: Einschalten Sie Kanal 3 ein, die Kontrollleuchte 3 leuchtet und ein "DD" Piepton ertönt.
Eingang 4: Einschalten Sie Kanal 4 ein, die Kontrollleuchte 4 leuchtet und ein "DD" Piepton ertönt.
Eingang 5: Ausschalten Sie Kanal 1 aus, die Kontrollleuchte 1 ist aus und ein "DDD" Piepton ertönt.
Eingang 6: Ausschalten Sie Kanal 2 aus, die Kontrollleuchte 2 ist aus und ein "DDD" Piepton ertönt.
Eingang 7: Ausschalten Sie Kanal 3 aus, die Kontrollleuchte 3 ist aus und ein "DDD" Piepton ertönt.
Eingang 8: Ausschalten Sie Kanal 4 aus, die Kontrollleuchte 4 ist aus und ein "DDD" Piepton ertönt.
Überprüfen Sie den aktuellen Arbeitsstatus:
Wenn Sie den aktuellen Arbeitsstatus überprüfen müssen, geben Sie zuerst 9 ein, dann geben Sie 1 oder 2, 3, 4 ein, um den Arbeitsstatus von vier Kanälen zu überprüfen. Geben Sie beispielsweise 91 ein, um den Arbeitsstatus von Kanal 1 abzufragen. Wenn Kanal 1 eingeschaltet ist, wird "DD“ angezeigt, und wenn Kanal 1 ausgeschaltet ist, wird "DDD“ angezeigt.
Drücken Sie nach dem Vorgang die Taste "#" zur Bestätigung, der Controller legt das Telefon automatisch nach 4 Tönen von "D" auf.
Wenn innerhalb von 20 Sekunden keine Taste gedrückt wird, legt der Controller das Telefon nach 9 Tönen von "D" automatisch auf.
Wenn Sie die Taste "#" nicht zum Bestätigen drücken, können Sie mit der Eingabe fortfahren.
Einstellen des Controller:
Für die Einstellung müssen fortlaufend 17-stellige Zahlen eingegeben werden. Diese 17-stelligen Zahlen sind Passwort, Anzahl der Klingelzeichen, Arbeitsmodus und Arbeitszeit.
17-stellige Zahlen: 8888 (4-stelliges Passwort) + 6 (Anzahl der Klingeltöne) + 1 (Kanal 1 Arbeitsmodus) + 0 (Kanal 2 Arbeitsmodus) + 1 (Kanal 3 Arbeitsmodus) + 0 (Kanal 4 Arbeitsmodus) + 01 (Kanal 1 Arbeitszeit) + 00 (Kanal 2 Arbeitszeit) + 10 (Kanal 3 Arbeitszeit) + 00 (Kanal 4 Arbeitszeit)
1) Erste 4-stellige Zahlen: ein 4-stelliges Passwort, das beim Starten des Controllers eingegeben werden muss, der Standardwert ist 8888.
2) Die 5. Ziffer: Anzahl der Klingeltöne. Sie wird gemäß der maximalen tatsächlichen Anzahl von Klingeltönen am Ort bestimmt, im Allgemeinen zwischen 1 - 8, und der Controller kann das Telefon nach Überschreitung möglicherweise nicht verbinden.
3) Die nächsten 12-stelligen Zahlen: Arbeitsmodus und Arbeitszeit:
Die ersten 4-stelligen Zahlen stellen jeweils die Arbeitsmodus der 4 Kanäle dar, und die folgenden 8-stelligen Zahlen stellen jeweils die Arbeitszeit der 4 Kanäle dar.
Arbeitsmodus: Jede Ziffer stellt den Arbeitsmodus eines Kanals dar, 1 ist Momentanmodus, 0 ist Selbstsicherndmodus. Beispielsweise bedeutet 1010, dass Kanal 1 und Kanal 3 im Momentanmodus sind und Kanal 2 und Kanal 4 im Selbstsicherndmodus sind.
Arbeitszeit: Jeweils 2-stellige Zahlen geben die Arbeitszeit eines Kanals an. Beispielsweise bedeutet 10, dass die Arbeitszeit 10 Sekunden beträgt.
Wenn der Momentanmodus eingestellt ist, müssen Sie gleichzeitig die Arbeitszeit einstellen. Wenn der Selbstsicherndmodus eingestellt ist, können Sie die Arbeitszeit auf 00 einstellen.
Standardmäßig ist ihr Arbeitsmodus und ihre Arbeitszeit wie folgt,
Der Kanal 1: Momentanmodus mit 1 Sekunde, und er schaltet sich automatisch nach 1 Sekunde aus.
Der Kanal 2: Selbstsicherndmodus.
Der Kanal 3: Momentanmodus mit 10 Sekunden und schaltet sich nach 10 Sekunden automatisch aus.
Der Kanal 4: Selbstsicherndmodus.
Wenn Sie diese Standardeinstellung ändern möchten, müssen Sie zum Zurücksetzen 17-stellige Zahlen eingeben.
Beispiel: Wenn Sie das Passwort auf 5678 einstellen möchten, beträgt die Anzahl der Klingeltöne 4 Mal, die Kanäle 1, 2 und 3 sind Selbstsicherndmodus und Kanal 4 ist ein Momentanmodus mit 5 Sekunden, die 17 Ziffern benötigen einzugeben sind wie folgt:
5678 4 0 0 0 1 00 00 00 05
Zwei Einstellungsmethoden:
1) Methode 1:
Schalten Sie zuerst den Controller ein, verwenden Sie dann ein doppelseitiges Telefonkabel, um ein Ende an ein normales Telefon anzuschließen, das andere Ende in die Buchse "SET" des Controllers einzustecken, und drücken Sie dann die Taste "Einstellen" des Controllers. Wenn die "LL" Leuchte auf der Hauptplatine des Controllers aufleuchtet und die Controller Aufforderung "DD" ertönt, wechselt der Controller in den Einstellungszustand. Nachdem Sie fortlaufend 17-stellige Zahlen eingegeben haben, drücken Sie zur Bestätigung die Taste "#". Nachdem Sie bestätigt haben, dass kein Fehler vorliegt, drücken Sie die "SET" Taste erneut, um den Einstellungszustand zu verlassen, und die "LL" Leuchte ist aus. Wenn Sie eine falsche Eingabe gemacht haben, können Sie die Taste "*" oder "#" drücken, um ihn erneut einzugeben.
2) Methode 2:
Schließen Sie die normalerweise verwendete Telefonleitung an die "Telefon"-Sockel des Controllers an und verwenden Sie dann ein anderes Telefon, das angewählt werden kann, um das an den Controller angeschlossene Telefon anzuwählen.
Drücken Sie beim ersten Freiton die Taste "SET" auf der Anschaltbaugruppe, der Controller ist mit dem Telefon verbunden, das "LL" Licht leuchtet und der Controller fordert "DD" auf, was bedeutet, dass der Controller befindet sich im Einstellzustand. Geben Sie die einzustellenden 17-stelligen Zahlen ein und drücken Sie die "#"-Taste zur Bestätigung, nachdem Sie kontinuierlich 17-stellige Zahlen eingegeben haben. Nachdem Sie bestätigt haben, dass es richtig ist, drücken Sie die "Einstellen"-Taste erneut, um den Einstellungszustand zu verlassen, und das "LL" Licht ist aus. (Es wird empfohlen, diese Methode in der Telefonzentrale durchzuführen.)
Controller auf Werkseinstellungen zurücksetzen:
Wenn der Controller anormal gesteuert wird oder die Einstellungen falsch sind, kann der Controller auf die Werkseinstellungen zurückgesetzt werden.
Betrieb: Schalten Sie zuerst den Controller aus, warten Sie etwa 5 bis 10 Sekunden, nachdem die Anzeigeleuchten am Controller alle aus sind, halten Sie die Taste "Einstellen" am Controller gedrückt, schalten Sie dann den Controller ein und lassen Sie die Taste danach los die "LL" Licht leuchtet und dann die "LL" Licht aus, was anzeigt, dass die Werkseinstellung wiederhergestellt wurde.
