Anwendung:
Es kann das Steuerung verschiedener elektrischer Gerätedurch Festnetztelefon und Mobiltelefon. Wie lichter / lampe, motoren, pumpen, magnetventil, ventilatoren, schlösser, linearantrieb, rolladen, Winden, Jalousien, usw.
Merkmal:
Telefon Steuerung, einfach zu installieren.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.
Passwortschutz
Mit 2 Wege Relais Ausgang

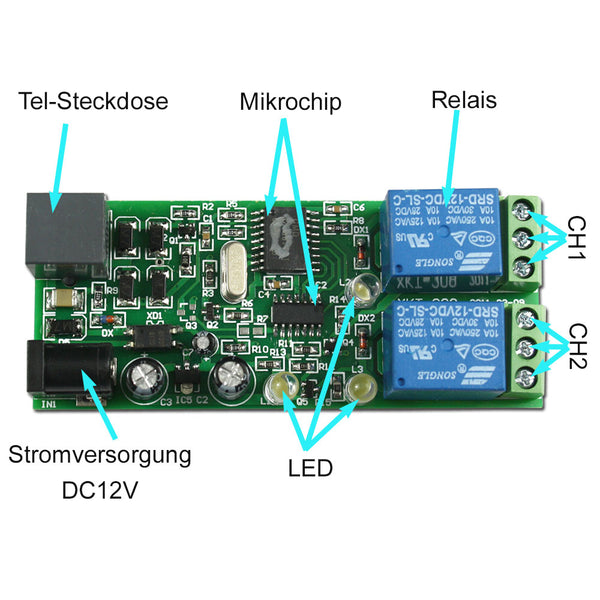

Modul Parameter:
Modell Nr.: TC01
Stromversorgung (Betriebsspannung): DC 12V
Kanal: 2 Kanäle
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 22-14 AWG
Statischer Strom: 8mA
Maximaler Laststrom: 10A / Kanal
Maße: 92mm x 44mm x 20mm
Verdrahtung:
1) Schließen DC 12V Stromversorgung und Telefonleitung an das Modul an.
2) Schließen die Geräte an das Modul an.
Verwenden:
1) Wählen Sie die Telefonnummer des Verbindungsmodul
2) Das Telefon stellt nach 6 Klingeltönen automatisch eine Verbindung her. Geben Sie dann das "Passwort" ein, um das Menü aufzurufen. Das Standardkennwort lautet 5678. Wenn das Passwort falsch ist, wird der Anruf automatisch aufgelegt.
Relais Modul für Telefon Steuerung:
Führen Sie nach Abschluss des ersten und zweiten Schritts oben die folgenden Schritte aus:
1) Drücken Sie die Taste 1 am Telefon: Relais 1 ist aktiviert und die an dieses Terminal angeschlossenen elektrischen Geräte funktionieren.
2) Drücken Sie die Taste 2: Relais 1 ist deaktiviert und die an diese Klemme angeschlossenen elektrischen Geräte funktionieren nicht mehr.
3) Drücken Sie die Taste 3 am Telefon: Relais 2 ist aktiviert und die an dieses Terminal angeschlossenen elektrischen Geräte funktionieren.
4) Drücken Sie die Taste 4 am Telefon: Relais 2 ist deaktiviert und die an dieses Terminal angeschlossenen elektrischen Geräte funktionieren nicht mehr.
5) Drücken Sie die Taste "#" am Telefon: Verlassen Sie das Steuermodul.
Ändern Sie das Passwort (4 Bit):
Gehen Sie nach dem ersten und zweiten Schritt wie folgt vor:
1) Drücken Sie die Taste "*" + "Neues Passwort" + "*" am Telefon
2) Drücken Sie erneut die Taste "#" am Telefon: Speichern und beenden.
Hinweis A: Wenn die 12-V-Gleichstromversorgung unterbrochen wurde, setzt die Steuerung das ursprüngliche Kennwort 5678 zurück.
Hinweis B: Wenn Sie die Taste "#" nicht gedrückt haben, wird das Telefon nach 75 Sekunden automatisch vom Stromnetz getrennt.
