4 Kanal DC 8~80V 30A Relais Funkschalter mit Fernbedienung (Modell: 0020444)

Normaler Preis €109,00

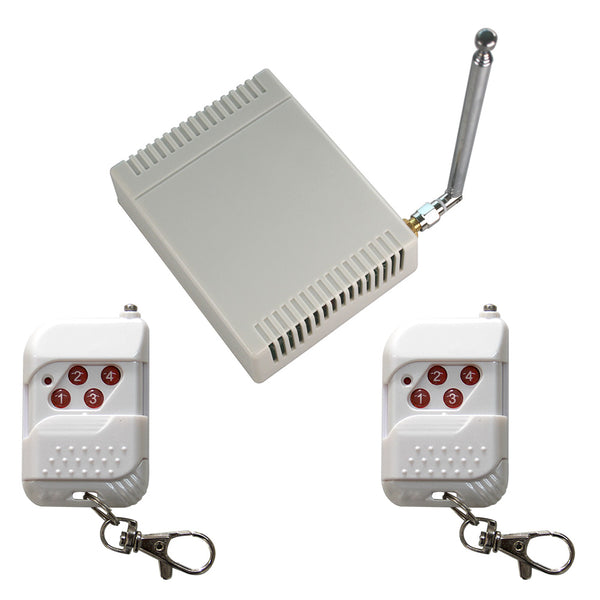

Lieferumfang:
1 x Empfänger: S4PU-DC-ANT3
2 x Handsender: C-4
1 x Bedienungsanleitung

Anwendung:
Dieser Gleichstrom 8V~80V Fernbedienung Funkschalter Set, mit 4 kanal 30A relais ausgang funk empfänger, und handsender.
Es kann lange reichweite funksteuerung DC oder AC Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Lüfter, Magnetventile, elektronisch gesteuerte Schlösser, usw.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 1000 Meter betragen im Freifeld sein.

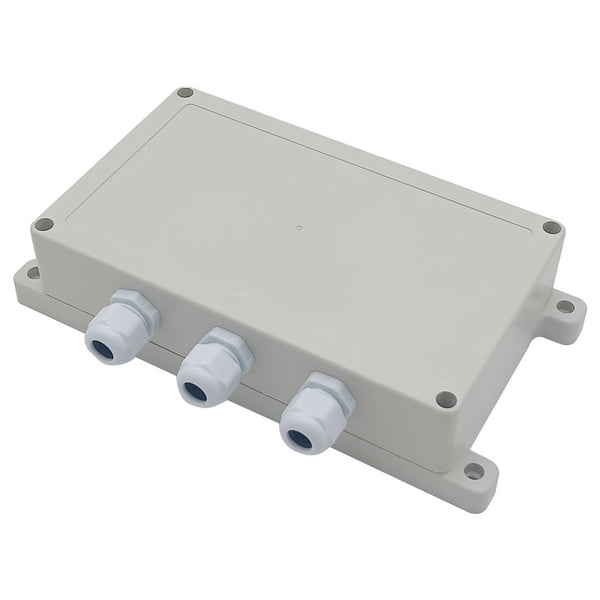

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 8~80V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

Parameter des Empfängers:
Modell : S4PU-DC-ANT3
Betriebsspannung: 8~80 VDC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 4 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 170 x 100 x 18 mm
Maße des Gehäuse: 200 x 120 x 53 mm

Parameter des Fernsteuerung / Handsender:
Modell Nr: 0021003 (C-4)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal / Knopf: 4
Knopf Symbol: 1, 2, 3, 4
Betriebsspannung: 12V (1 x 23A-12V Batterie)
Betriebsstrom: 6mA
Betriebsfrequenz: 433.92MHz
Modulations Modus: ASK
Sendeentfernung: 100 Meter / 300 Fuß (theoretisch)
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 58mm x 39mm x 16mm

Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-4 (100 Meter), CP-4 (500 Meter), CD-4 (Industriell, Wasserdicht, 1000 Meter), oder CB-4 (1000 Meter).

Arbeitsentfernung:
Mit dem Fernbedienung wie C-4 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-4 oder CD-4

Benutzung:
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

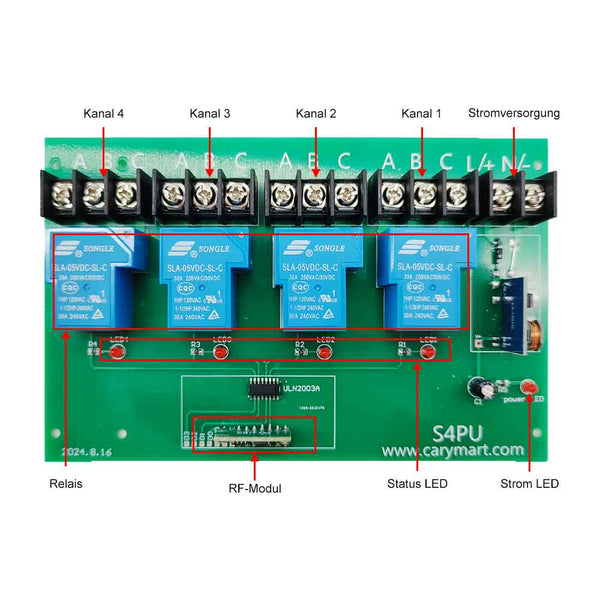

Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Terminals A und B sind normalerweise geöffnet; Die Terminals A und C sind normalerweise geschloßen.

Einstellen verschiedene Kontrolle Modus:
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-4:
Drücken und halten die Taste 1 am handsender: Relais 1 am empfänger ist aktiviert, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 am handsender los: Relais 1 am empfänger ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste 2 am handsender: Relais 2 am empfänger ist aktiviert, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste 2 am handsender los: Relais 2 am empfänger ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken und halten die Taste 3 am handsender: Relais 3 am empfänger ist aktiviert, und die angeschlossene Lampe 3 wird eingeschaltet.
Lassen Sie die Taste 3 am handsender los: Relais 3 am empfänger ist deaktiviert, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken und halten die Taste 4 am handsender: Relais 4 am empfänger ist aktiviert, und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste 4 am handsender los: Relais 4 am empfänger ist deaktiviert, und die angeschlossene Lampe 4 wird ausgeschaltet.

2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-4:
Drücken Sie die Taste 1 am handsender: Relais 1 am empfänger ist aktiviert, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 am handsender noch einmal: Relais 1 am empfänger ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste 2 am handsender: Relais 2 am empfänger ist aktiviert, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste 2 am handsender noch einmal: Relais 2 am empfänger ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste 3 am handsender: Relais 3 am empfänger ist aktiviert, und die angeschlossene Lampe 3 wird eingeschaltet.
Drücken Sie die Taste 3 am handsender noch einmal: Relais 3 am empfänger ist deaktiviert, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken Sie die Taste 4 am handsender: Relais 4 am empfänger ist aktiviert, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste 4 am handsender noch einmal: Relais 4 am empfänger ist deaktiviert, und die angeschlossene Lampe 4 wird ausgeschaltet.

3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender C-4:
Drücken Sie die Taste 1 am handsender: Relais 1 am empfänger ist aktiviert, und die angeschlossene Lampe 1 wird eingeschaltet; Die anderen 3 Relais am empfänger sind deaktiviert und die angeschlossenen 3 lampen sind ausgeschaltet.
Drücken Sie die Taste 2 am handsender: Relais 2 am empfänger ist aktiviert, und die angeschlossene Lampe 2 wird eingeschaltet; Die anderen 3 Relais am empfänger sind deaktiviert und die angeschlossenen 3 lampen sind ausgeschaltet.
Drücken Sie die Taste 3 am handsender: Relais 3 am empfänger ist aktiviert, und die angeschlossene Lampe 3 wird eingeschaltet; Die anderen 3 Relais am empfänger sind deaktiviert und die angeschlossenen 3 lampen sind ausgeschaltet.
Drücken Sie die Taste 4 am handsender: Relais 4 am empfänger ist aktiviert, und die angeschlossene Lampe 4 wird eingeschaltet; Die anderen 3 Relais am empfänger sind deaktiviert und die angeschlossenen 3 lampen sind ausgeschaltet.
