Lieferung:

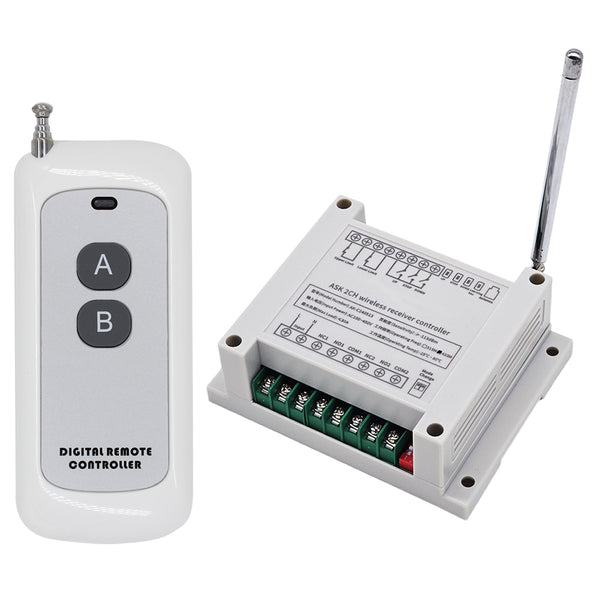

1 x Empfänger (Funkschalter): S2PU-AC380
1 x Fernsteuerung (Handsender): CP-2L
1 x Bedienungsanleitung
Anwendung:
Für Lange Reichweite Funksteuerung AC DC Geräte, wie Lichter, Lampe, LED-Beleuchtung, Motore, Pumpe, Magnetventile, Ventilatore, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 100~450V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V, AC 380V.

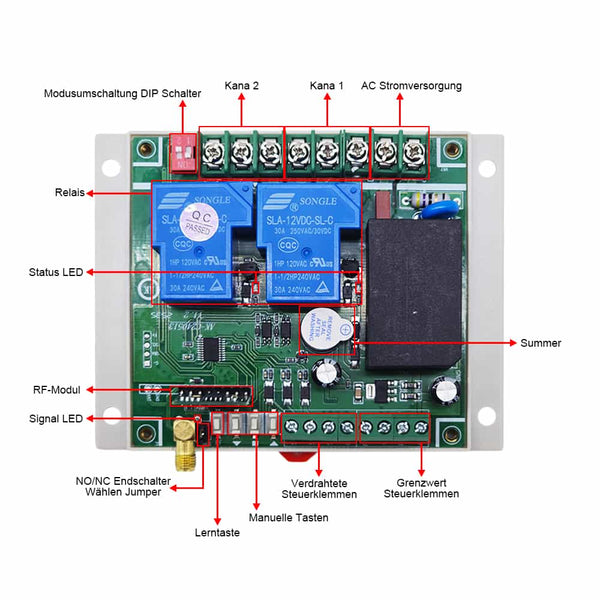

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Mit drei manuellen Tasten: Sie können das Gerät über die manuellen Tasten steuern.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um der Geräte zu steuern.

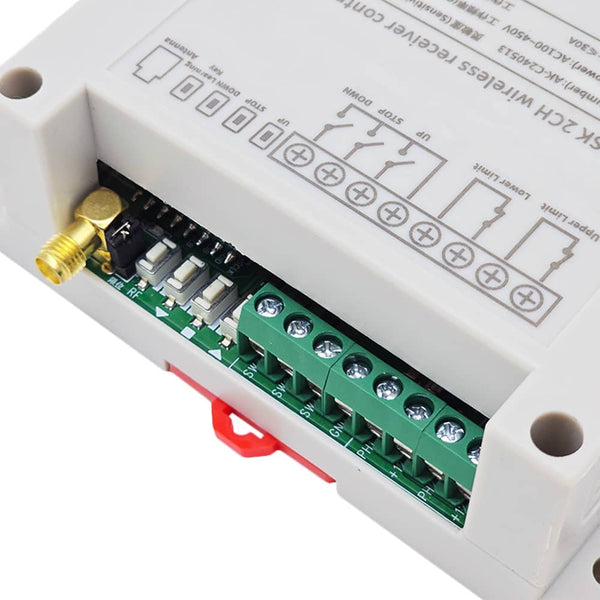

Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um die Anlage zu stoppen.
Mit 2 Pins zum Umschalten des Typs des normalerweise offenen oder normalerweise geschlossenen Endschalters.
Mit einem DIP-Schalter zum Umschalten der Arbeitsmodi, der vier Betriebsmodi bietet.

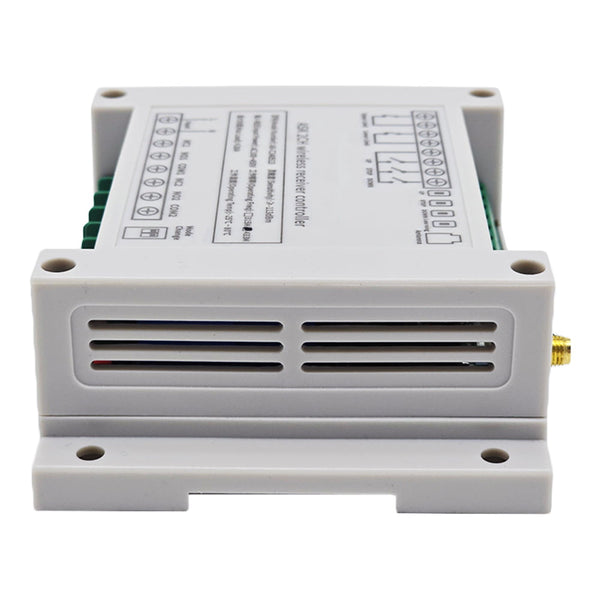

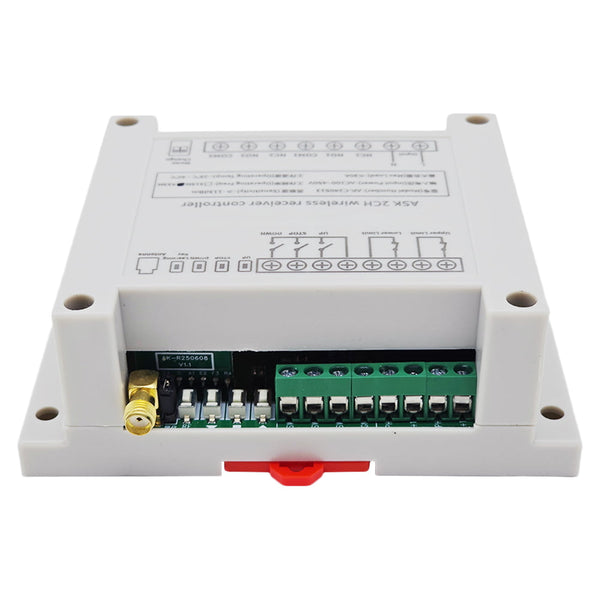

Mit Führungsschienenschnalle und Schraubenlöchern: Die Rückseite des Empfängers ist mit einer Führungsschienenschnalle und Schraubenlöchern ausgestattet, sodass er auf einer 35mm Führungsschiene montiert oder direkt mit Schrauben befestigt werden kann.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfänger Parameter:
Modell: S2PU-AC380
Betriebsspannung: AC 100V~450V (110V/120V/220V/240V/380V)
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Kanal: 2 CH
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Maximaler Laststrom des Relais: 30A / Kanal
Statische Strom: <30mA
Sensitivität des Empfängers: ≥-113dBm
Arbeitsfrequenz: 433MHz
Drahtbereich für die Terminals: 22-14 AWG
Betriebstemperatur: -25°C bis +80°C
Maße der PCB: 92 x 86 x 23 mm
Maße des Gehäuses: 115 x 90 x 40 mm

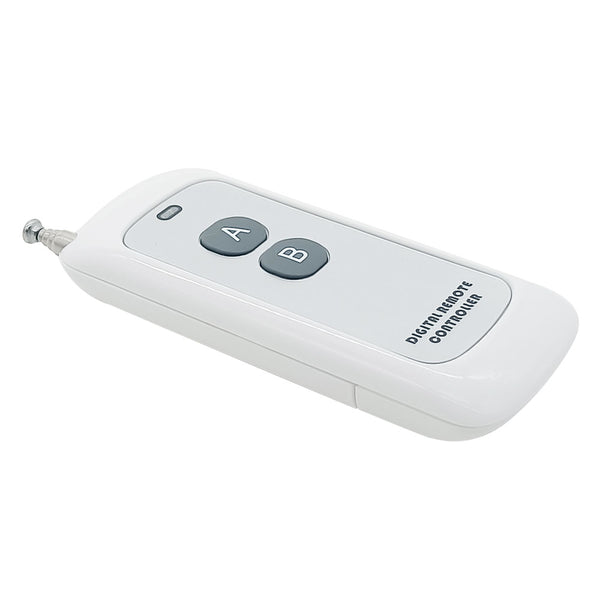

Handsender Parameter:
Modell Nr.: CP-2L
Kanal/Knopf: 2
Symbol des Knopfs: A, B

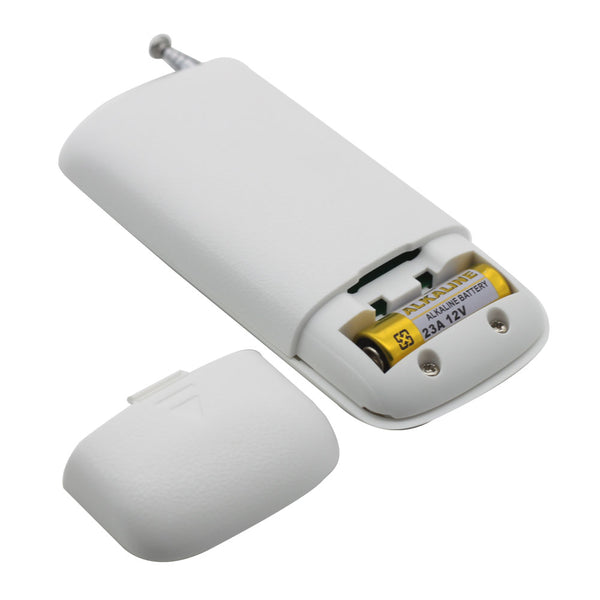

Betriebsspannung: 12V (1 x 23A-12V Batterie)
Betriebsstrom: 8mA
Betriebsfrequenz: 433MHz
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 90 x 40 x 14 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CP-2L (500 Meter), CB-2L (1000 Meter), und CP-3L (500 Meter).
Arbeitsbereich:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-2L oder CP-3L beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn es und der Sender CB-2L einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 100~450 VAC Geräte verwendet werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen <NO> und <COM> sind normalerweise geöffnet; Die Klemmen <NC> und <COM> sind normalerweise geschlossen.

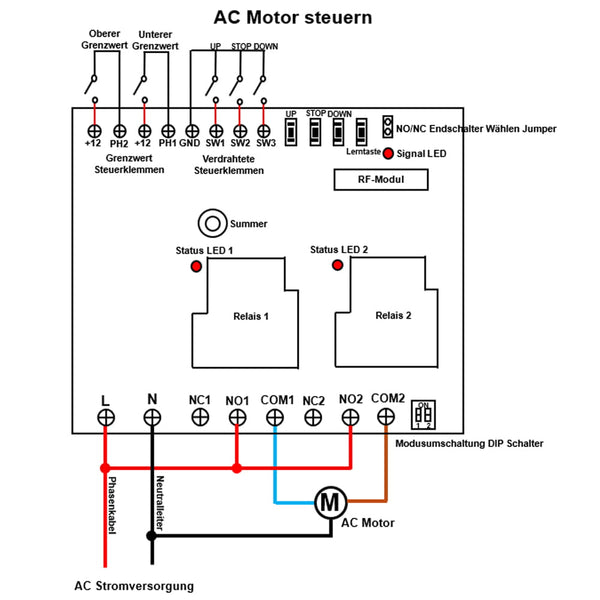

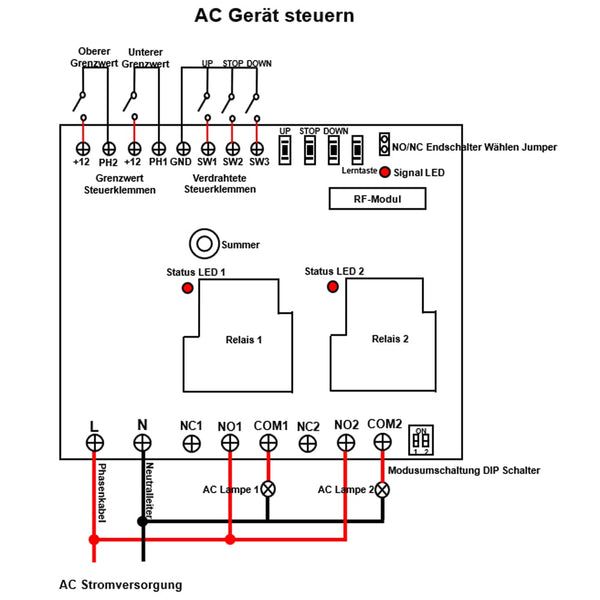

Es kann direkt in einphasigen und Gleichstromgeräten verwendet werden.

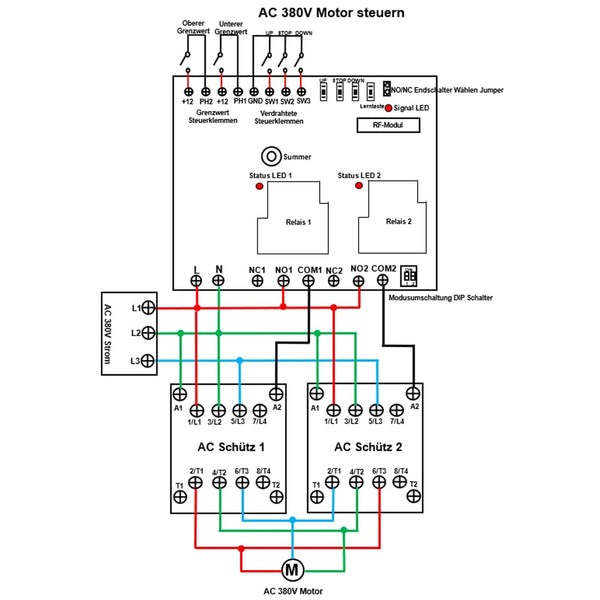

Es kann nicht direkt mit Drehstromgeräten verwendet werden; es muss in Verbindung mit einem Wechselstromschütz eingesetzt werden.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Momentan: Schalten Sie das erste Bit und das zweite Bit des DIP Schalter aus. Die Signal-LED blinkt 1 Mal und der Summer ertönt 1 Mal.
Der Betrieb des Momentan modus mit dem Sender CP-2L:
Drücken und halten Sie die Taste ▲ am Sender: Das Relais 1 wird aktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden angeschlossen, zwei Klemmen <NC1> und <COM1> werden getrennt.
Lassen Sie die Taste ▲ los: Das Relais 1 wird deaktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden getrennt, zwei Klemmen <NC1> und <COM1> werden angeschlossen.
Drücken und halten Sie die Taste ▼ am Sender: Das Relais 2 wird aktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden angeschlossen, zwei Klemmen <NC2> und <COM2> werden getrennt.
Lassen Sie die Taste ▼ los: Das Relais 2 wird deaktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden getrennt, zwei Klemmen <NC2> und <COM2> werden angeschlossen.
Der Betrieb des Momentan modus mit den manuellen Tasten am Empfänger:
Drücken und halten Sie die Taste UP am Empfänger: Relais 1 wird aktiviert.
Lassen Sie die Taste UP los: Relais 1 wird deaktiviert.
Drücken und halten Sie die Taste DOWN am Empfänger: Relais 2 wird aktiviert.
Lassen Sie die Taste DOWN los: Relais 2 wird deaktiviert.
2) Einstellung der Modus Selbstsichernd: Schalten Sie das erste Bit ein, und das zweite Bit des DIP Schalter aus. Die Signal-LED blinkt 2 Mal und der Summer ertönt 2 Mal.
Der Betrieb des Selbsthemmung modus mit dem Sender CP-2L:
Drücken Sie die Taste ▲ am Sender: Das Relais 1 wird aktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden angeschlossen, zwei Klemmen <NC1> und <COM1> werden getrennt.
Drücken Sie erneut die Taste ▲: Das Relais 1 wird deaktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden getrennt, zwei Klemmen <NC1> und <COM1> werden angeschlossen.
Drücken Sie die Taste ▼ am Sender: Das Relais 2 wird aktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden angeschlossen, zwei Klemmen <NC2> und <COM2> werden getrennt.
Drücken Sie erneut die Taste ▼: Das Relais 2 wird deaktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden getrennt, zwei Klemmen <NC2> und <COM2> werden angeschlossen.
Der Betrieb des Selbsthemmung modus mit den manuellen Tasten am Empfänger:
Drücken Sie die Taste UP am Empfänger: Relais 1 wird aktiviert.
Drücken Sie erneut die Taste UP: Relais 1 wird deaktiviert.
Drücken Sie die Taste DOWN am Empfänger: Relais 2 wird aktiviert.
Drücken Sie erneut die Taste DOWN: Relais 2 wird deaktiviert.
3) Einstellung der Modus Verriegelung: Schalten Sie das erste Bit aus, und das zweite Bit des DIP Schalter ein. Die Signal-LED blinkt 3 Mal und der Summer ertönt 3 Mal.
Der Betrieb des Verriegelung modus mit dem Sender CP-3L:
Drücken Sie die Taste ▲ am Sender: Das Relais 1 wird aktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden angeschlossen, zwei Klemmen <NC1> und <COM1> werden getrennt.
Drücken Sie die Taste ■ am Sender: Das Relais 1 wird deaktiviert, zwei Klemmen <NO1> und <COM1> von <Relais 1> werden getrennt, zwei Klemmen <NC1> und <COM1> werden angeschlossen.
Drücken Sie die Taste ▼ am Sender: Das Relais 2 wird aktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden angeschlossen, zwei Klemmen <NC2> und <COM2> werden getrennt.
Drücken Sie die Taste ■ am Sender: Das Relais 2 wird deaktiviert, zwei Klemmen <NO2> und <COM2> von <Relais 2> werden getrennt, zwei Klemmen <NC2> und <COM2> werden angeschlossen.
Der Betrieb des Verriegelung modus mit den manuellen Tasten am Empfänger:
Drücken Sie die Taste UP am Empfänger: Relais 1 wird aktiviert.
Drücken Sie die Taste STOP am Empfänger: Relais 1 wird deaktiviert.
Drücken Sie die Taste DOWN am Empfänger: Relais 2 wird aktiviert.
Drücken Sie die Taste STOP am Empfänger: Relais 2 wird deaktiviert.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanal 2): Schalten Sie das erste Bit und das zweite Bit des DIP Schalter ein. Die Signal-LED blinkt 4 Mal und der Summer ertönt 4 Mal.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Steuern Geräts verwenden.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit mit normalerweise geschlossenem oder normalerweise offenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Geräts verwenden.
Der Empfänger verfügt über zwei Pins zum Umschalten zwischen normalerweise offenen und normalerweise geschlossenen Endschaltern.
Beachten: Der Empfänger muss nach dem Umschalten des Endschaltertyps neu gestartet werden.
