Lieferung:
1 x Empfänger (Funkschalter): S2U-AC380-ANT
1 x Fernsteuerung (Sender): CG-2
1 x Bedienungsanleitung
Anwendung:
Es kann in der Industrie-Automatisierung und Landwirtschaft-Automation, wie Fabrik, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, usw.
Für Lange Reichweite Funksteuerung 230V oder 380V Wechselstrom Elektrogeräte, wie Lichter, Lampe, LED-Beleuchtung, Motore, Pumpe, Magnetventile, Ventilatore, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V, AC 380V.
Relaisausgang: Der funk empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Der AusgangsKlemmen ist normalerweise geöffnet und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.
Mit 3 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte zu steuern.

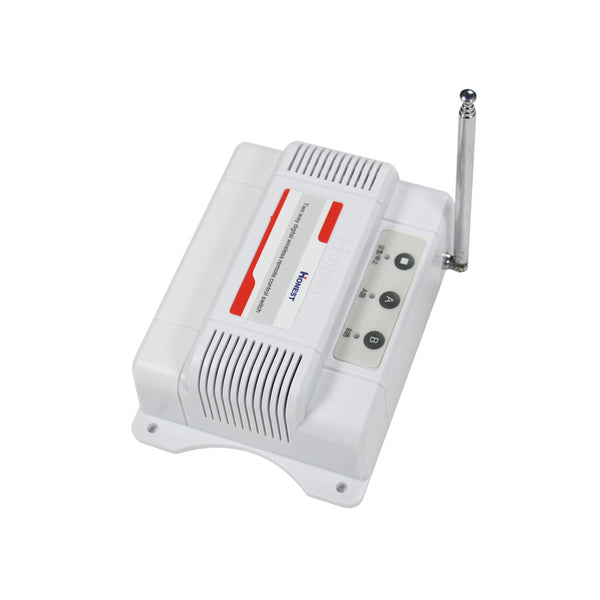

Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

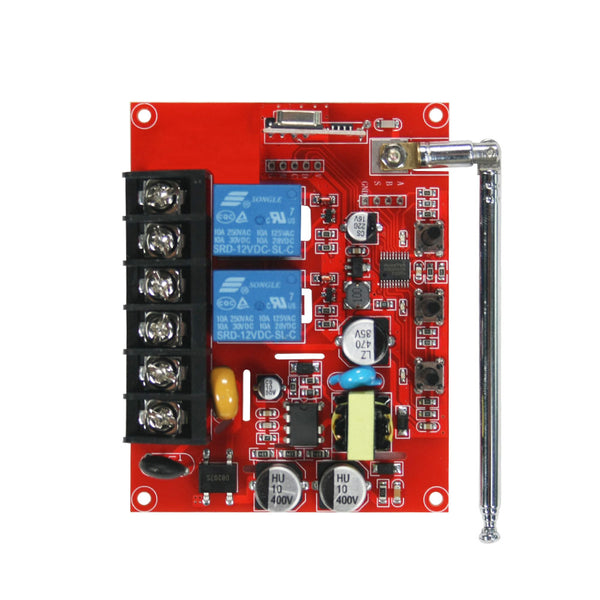

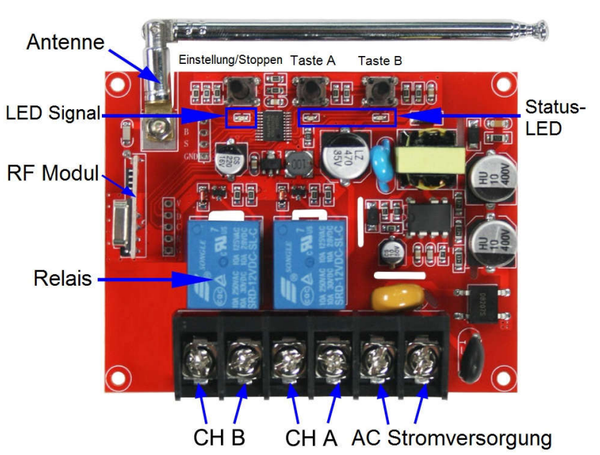

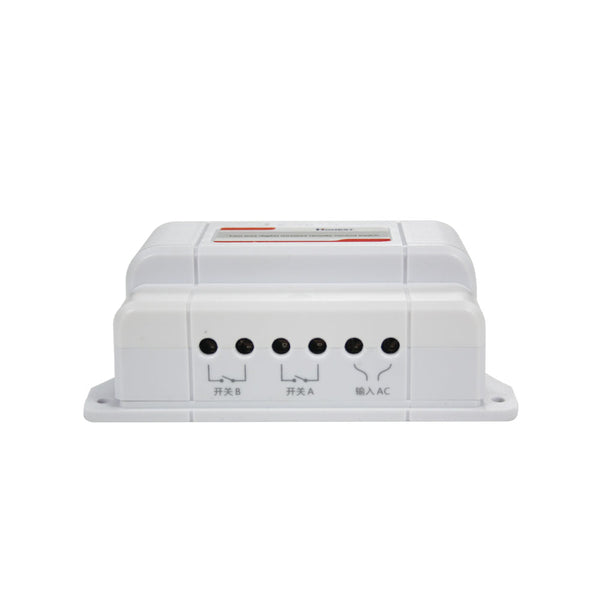

Empfänger Parameter:
Modell Nr. S2U-AC380
Stromversorgung (Betriebsspannung): AC 75~400V (110V/120V/220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet)
Kanal: 2 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / jeder Kanal
Betriebsfrequenz: 433.92MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20 ° C bis +70 ° C
Maße des Gehäuse: 115 x 78 x 40 mm

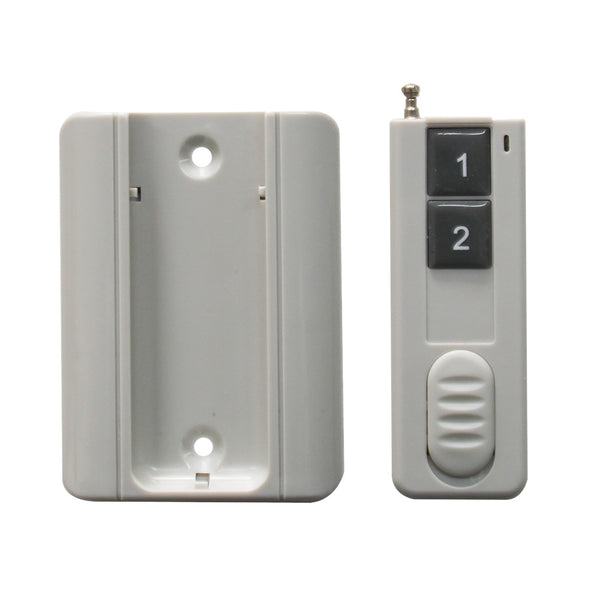

Sender Parameter:
Modell Nr.: 0021056 (CG-2)
Kanal/Knopf: 2
Symbol des Knopfs: 1, 2

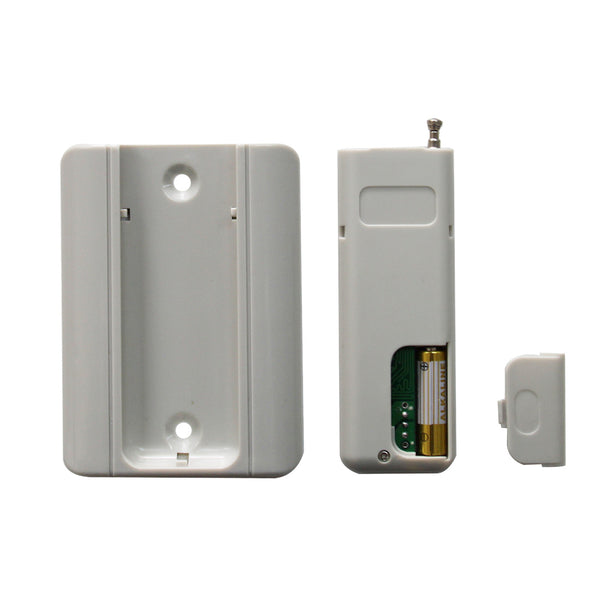

Betriebsspannung: 12V (1 x 23A -12V Batterie)
Betriebsstrom: 8mA
Betriebsfrequenz: 433.92MHz
Sendeentfernung: 500m / 1500ft (theoretisch)
Anpassung Modus: ASK
Einheit Mass: 84 x 30 x 10 mm
Mass von der Befestigungsbügel: 87 x 63 x 10 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CG-2 (500 Meter), CB-2 (1000 Meter), CG-3 (500 Meter), und CB-3-2 (1000 Meter).
Arbeitsbereich:
Mit dem Fernbedienung wie CG-2 oder CG-3 kann die Reichweite max. 500 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2 oder CB-3-2.
Verwendung:

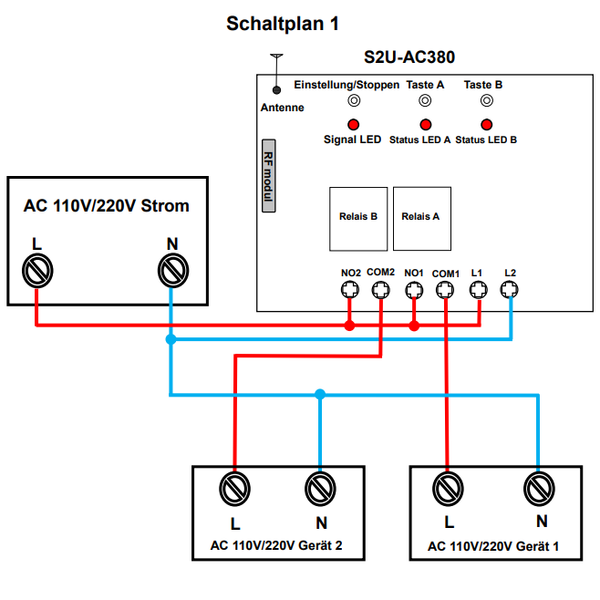

1) Der Empfänger direkt kann verwendet zur Funksteuerung AC 230V Geräte, und nicht direkt an 380V Geräte angeschlossen werden.

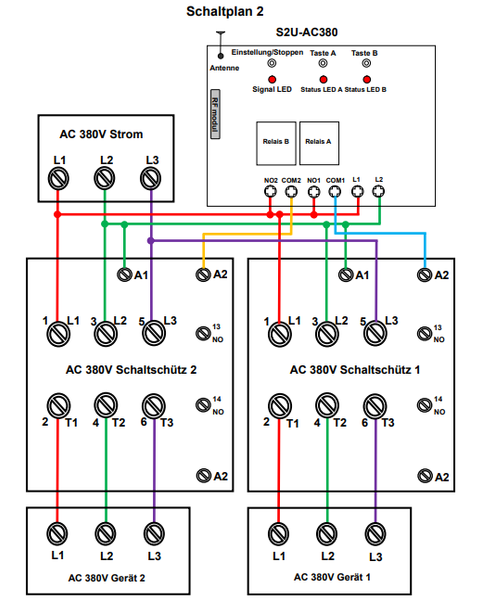

2) Der Empfänger kann AC 380V Geräte von ein 380V Schütz steuern.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd (Arbeiten mit der Fernbedienung CG-2): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste 1 der Fernbedienung.
Drücken Sie die Taste 1 am Sender: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Drücken Sie erneut die Taste 1 am Sender: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste 2 am Sender: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Drücken Sie erneut die Taste 2 am Sender: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
2) Einstellung der Modus Momentan (Arbeiten mit der Fernbedienung CG-2): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste 2 der Fernbedienung.
Drücken und halten die Taste 1 am Sender: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Lassen Sie die Taste 1 am Sender los: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken und halten die Taste 2 am Sender: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Lassen Sie die Taste 2 am Sender los: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
3) Einstellung der Modus Verriegelung (Arbeiten mit der Fernbedienung CG-3 oder CB-3-2): Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste ▼ der Fernbedienung.
Drücken Sie die Taste ▲ am Sender: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Drücken Sie die Taste ■ am Sender: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste ▼ am Sender: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Drücken Sie die Taste ■ am Sender: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
