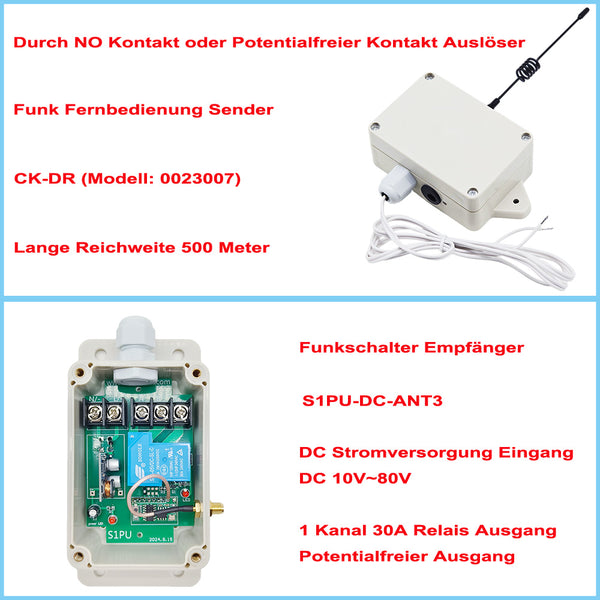

Lieferumfang:
1 x Empfänger: S1PU-DC-ANT3
1 x Sender: CK-DR (Inklusive 12V 1A Gleichstrom-Netzteil)
1 x Bedienungsanleitung
Anwendung:
Für Lange Reichweite Funksteuerung DC oder AC Geräte. Wie Licht, Lampe, LED-Beleuchtung, Motor, Pumpe, Ventilatoren, Magnetventil, usw.
Arbeitsprinzip:
Der Sender CK-DR ist eine spezielle fernbedienung, die durch ein potentialfreies NO contakt signal aktiviert wird. Es verfügt über zwei Trigger Drähte zum Anschluss von Geräten mit Potentialfreier NO Kontakt Signal Ausgang, wie Schalter, Warnhost, Detektor, Sensor, Endschalter, speicherprogrammierbaren Steuerungen, usw.
Wenn die zwei Trigger Drähte des Sender CK-DR angeschlossen sind, der Sender sendet automatisch ein Funksignal <ON>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist aktivier, und die angeschlossene Geräte funktionieren.
Wenn die zwei Trigger Drähte des Sender CK-DR getrennt werden, der Sender sendet automatisch ein Funksignal <OFF>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist deaktiviert, und die angeschlossene Gerät funktioniert nicht mehr.
Parameter des Sender:
Modell: CK-DR
Mit zwei Trigger Drähte
Betriebsspannung: DC 12V (mit DC 12V-Strom Steckdose und 12V 1A Netzteil)
Auslösung durch Verbinden oder Trennen von zwei Triggerleitungen.
Auslösung Methode: Wenn die zwei Triggerleitungen verbunden werden, blinkt die Signal-LED am Sender sofort, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung erlischt die Signal-LED. Wenn die zwei Triggerleitungen getrennt werden, blinkt die Signal-LED sofort, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung erlischt die Signal-LED.
Betriebsfrequenz: 433.92MHz
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße des Gehäuse: 83 x 58 x 34 mm
Parameter des Empfänger:
Modell: S1PU-DC-ANT3
Betriebsspannung: 10~80 VDC
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Statische Strom: ≤6mA
MaximalerLaststrom des Relais: 30A
Kanal: 1-Weg
Kontrolle Modi: Verriegelung
Arbeitsfrequenz: 433.92 MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 90 x 59 x 18 mm
Maße des Gehäuses: 138 x 68 x 50 mm
Arbeitsbereich:
Mit einem Empfänger bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verdrahtung:
1. Verbinden Sie das Gerät mit Potentialfreier NO Kontakt Signal Ausgang an den zwei Trigger Drähte des Sender CK-DR, schließen Sie den Sender an eine 12V-Gleichstromversorgung an.
2. Verbinden Sie die Pluspol und Minuspol der DC Stromversorgung an den Eingang Klemmen <L/+“> und <N/-> des Empfänger.
3. Schließen Sie das gesteuerte Gerät an den Ausgang Klemmen des Empfänger an.
3-1) Wenn Sie Gleichstromgeräte steuern:
3-1-1) Verbinden Sie die Pluspol der DC Stromversorgung an den Ausgang Klemme <B> des Empfänger.
3-1-2) Verbinden Sie die Pluspol der DC Gerät an den Ausgang Klemme <C> des Empfänger.
3-1-3) Verbinden Sie die Minuspol der DC Stromversorgung an die Minuspol der DC Gerät.'
3-2) Wenn Sie die Wechselstromgeräte steuern:
3-2-1) Verbinden Sie den Phasenkabel der AC Stromversorgung an den Ausgang Klemme <B> des Empfänger.
3-2-2) Verbinden Sie eine Seite von AC Gerät an den Ausgang Klemme <C> des Empfänger.
3-2-3) Verbinden Sie den Neutralleiter der AC Stromversorgung an andere Seite von AC Gerät.
Betreiben:
Wenn die zwei Trigger Drähte des Sender CK-DR angeschlossen sind, der Sender sendet automatisch ein Funksignal <ON>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist aktivier, und die angeschlossene Geräte funktionieren.
Wenn die zwei Trigger Drähte des Sender CK-DR getrennt werden, der Sender sendet automatisch ein Funksignal <OFF>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist deaktiviert, und die angeschlossene Gerät funktioniert nicht mehr.
