Lieferumfang:

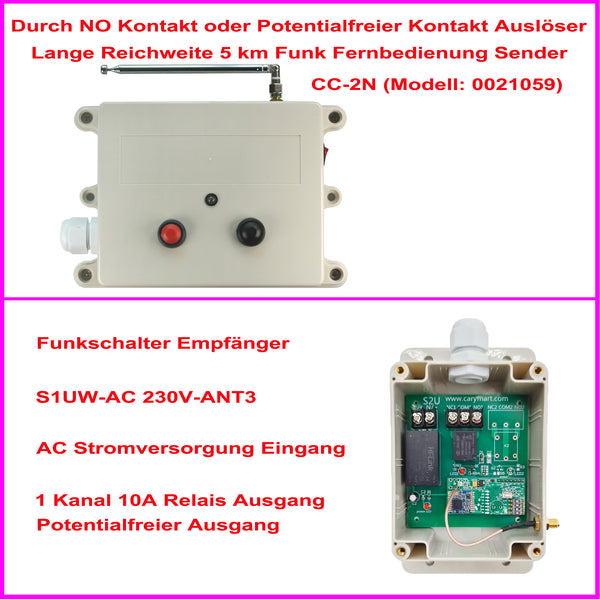

1 x Empfänger: S1UW-AC-ANT3
1 x Sender: CC-2N
1 x Bedienungsanleitung
Einführung:
Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip.
Fernbedienung Sender CC-2N ist eine Spezial Langstrecken Fernbedienung, durch NO Kontakt oder Potentialfreier Kontakt Auslöser es sendet ein Funksignal. Es verfügt über Zwei Eingang kabel zum Verbinden eines Geräts mit normalerweise geöffnetem Kontakt, wie Warnhost, Detektor, Sensor, Endschalter, speicherprogrammierbaren Steuerungen, usw.
Wenn die beiden Eingangskabel des Sender CC-2N angeschlossen sind, der Sender sendet automatisch ein Funksignal <ON>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist aktivier, und die angeschlossene Geräte funktionieren.
Wenn die beiden Eingangskabel des Sender CC-2N getrennt werden, der Sender sendet automatisch ein Funksignal <OFF>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist deaktiviert, und die angeschlossene Gerät funktioniert nicht mehr.
Anwendung:
Für Lange Reichweite Funksteuerung DC oder AC Geräte. Wie Licht, Lampe, LED-Beleuchtung, Motor, Pumpe, Ventilatoren, Magnetventil, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in US, CA, MX usw, und AC 220V (220V~240V) verwendet in DE, UK, FR usw.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Mit externer Antenne, hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfänger:
Modell: S1UW-AC-ANT3
Betriebsspannung: AC100~240V (110V/120V/220V/240V)
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Statische Strom: ≤6mA
MaximalerLaststrom des Relais : 10A
Kanal: 1 CH
Kontrolle Modi: Verriegelung
Arbeitsfrequenz : 433.92 MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 153 x 90 x 55 mm
Parameter des Sender:
Modell: CC-2N
Mit zwei Eingang Auslöser kabel
Auslösung Methode: Wenn zwei Eingang Auslöser kabel verbunden sind, es wird ein Funksignal <ON> gesendet. Wenn zwei Eingang Auslöser kabel Getrennt, es wird ein Funksignal <OFF> gesendet.
Mit zwei Tasten: rote Taste und schwarze Taste
Betriebsspannung: 12V (12V wiederaufladbare Lithiumbatterie)
Statische Strom: 3mA
Betriebsstrom: 50~80mA
Betriebsfrequenz: 433.92Mhz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter / 15000 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 178 x 120 x 60 mm
Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verdrahtung:
1. Verbinden Sie den NO Kontakt oder Potentialfreier Kontakt an den Zwei Eingang kabel des Sender CC-2N.
2. Verbinden Sie das AC Stromversorgung an den Eingang Klemmen des Empfänger.
3. Schließen Sie das gesteuerte Gerät an den Ausgang Klemmen des Empfänger an.
3-1) Wenn Sie Gleichstromgeräte steuern:
3-1-1) Verbinden Sie die Pluspol der DC Stromversorgung an den Ausgang Klemme <NO> des Empfänger.
3-1-2) Verbinden Sie die Pluspol der DC Gerät an den Ausgang Klemme <COM> des Empfänger.
3-1-3) Verbinden Sie die Minuspol der DC Stromversorgung an die Minuspol der DC Gerät.'
3-2) Wenn Sie die Wechselstromgeräte steuern:
3-2-1) Verbinden Sie den Phasenkabel der AC Stromversorgung an den Ausgang Klemme <NO> des Empfänger.
3-2-2) Verbinden Sie eine Seite von AC Gerät an den Ausgang Klemme <COM> des Empfänger.
3-2-3) Verbinden Sie den Neutralleiter der AC Stromversorgung an andere Seite von AC Gerät.
Betreiben:
1) Durch den Tasten am Sender CC-2N:
Drücken Sie die rote Taste am Sender CC-2N: Das Relais im Empfänger ist aktivier, und die angeschlossene Geräte funktionieren.
Drücken Sie die schwarze Taste am Sender CC-2N: Das Relais im Empfänger ist deaktiviert, und die angeschlossene Gerät funktioniert nicht mehr.
2) Durch den beiden Eingangskabel am Sender CC-2N:
Wenn die beiden Eingangskabel des Sender CC-2N angeschlossen sind, der Sender sendet automatisch ein Funksignal <ON>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist aktivier, und die angeschlossene Geräte funktionieren.
Wenn die beiden Eingangskabel des Sender CC-2N getrennt werden, der Sender sendet automatisch ein Funksignal <OFF>. Wenn der Empfänger dieses Funksignal empfängt, das Relais im Empfänger ist deaktiviert, und die angeschlossene Gerät funktioniert nicht mehr.
