Lieferung:
1 x Empfänger (Funkschalter): S2PU-AC380-ANT3
1 x Fernsteuerung (Sender): CG-2
1 x Bedienungsanleitung
Anwendung:
Es kann in der Industrie-Automatisierung und Landwirtschaft-Automation, wie Fabrik, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, usw.
Für Lange Reichweite Funksteuerung 230V oder 380V Wechselstrom Elektrogeräte, wie Lichter, Lampe, LED-Beleuchtung, Motore, Pumpe, Magnetventile, Ventilatore, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 220~380V, unterstützung AC 220V, AC 240V, AC 380V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

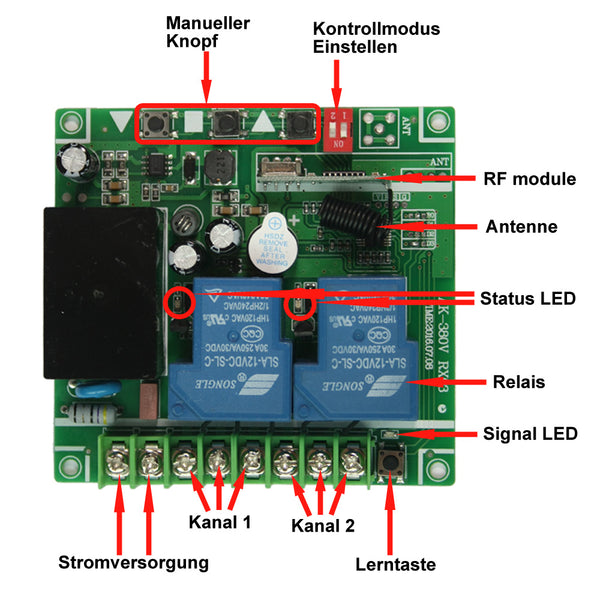

Mit 3 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

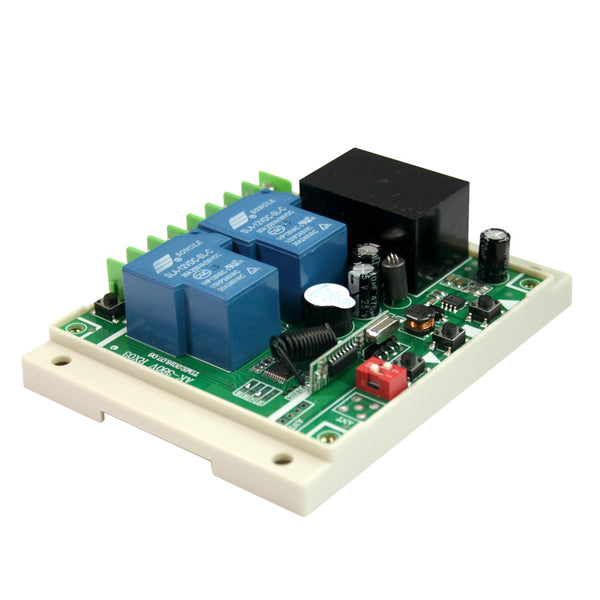

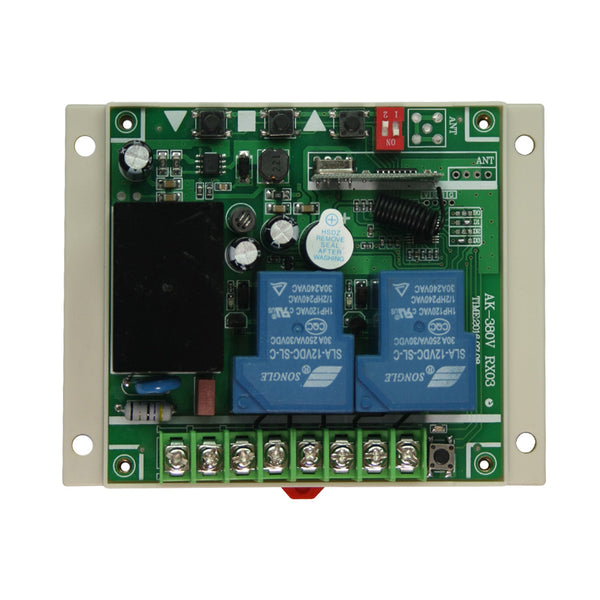

Empfänger Parameter:
Modell Nr. S2PU-AC380
Stromversorgung (Betriebsspannung): AC 220V~380V (220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet und normal geschlossen)
Kanal: 2 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Statische Strom: ≤6mA
Maximaler Laststrom: 30A / Kanal
Betriebsfrequenz: 433.92MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20 ° C bis +70 ° C
Maße der PCB: 92 x 86 x 24 mm

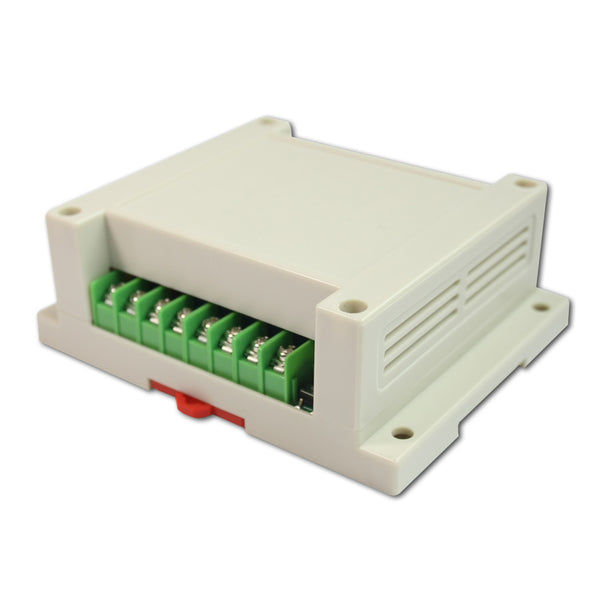

Maße des Gehäuses: 115 x 90 x 40 mm

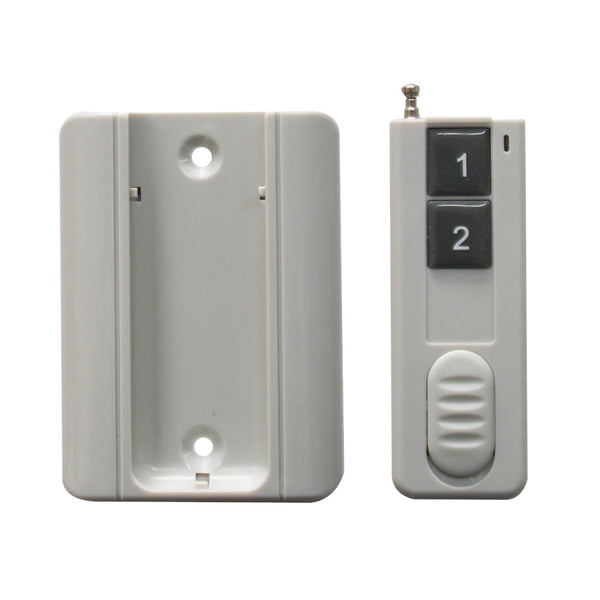

Sender Parameter:
Modell Nr.: 0021056 (CG-2)
Kanal/Knopf: 2
Symbol des Knopfs: 1, 2

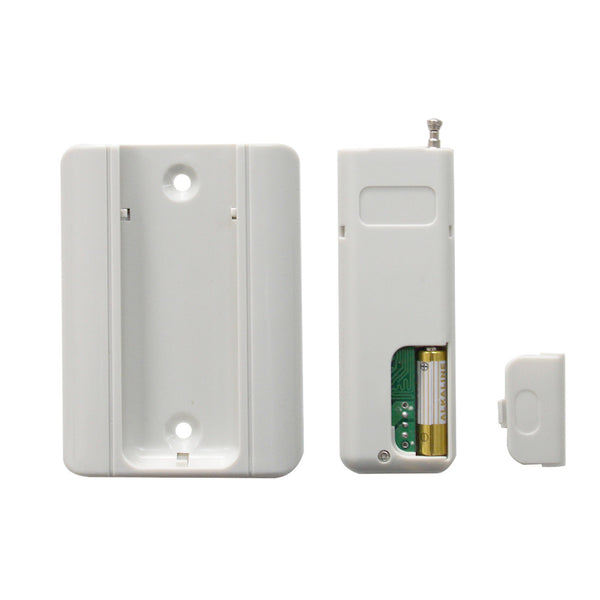

Betriebsspannung: 12V (1 x 23A -12V Batterie)
Betriebsstrom: 8mA
Betriebsfrequenz: 433.92MHz
Sendeentfernung: 500m / 1500ft (theoretisch)
Anpassung Modus: ASK
Einheit Mass: 84 x 30 x 10 mm
Mass von der Befestigungsbügel: 87 x 63 x 10 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CG-2 (500 Meter), CB-2 (1000 Meter), CG-3 (500 Meter), und CB-3-2 (1000 Meter).
Arbeitsbereich:
Mit dem Fernbedienung wie CG-2 oder CG-3 kann die Reichweite max. 500 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2 oder CB-3-2.
Verwendung:

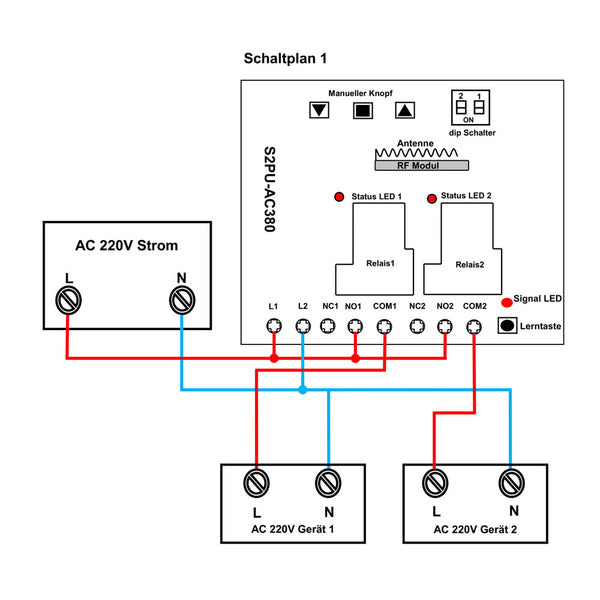

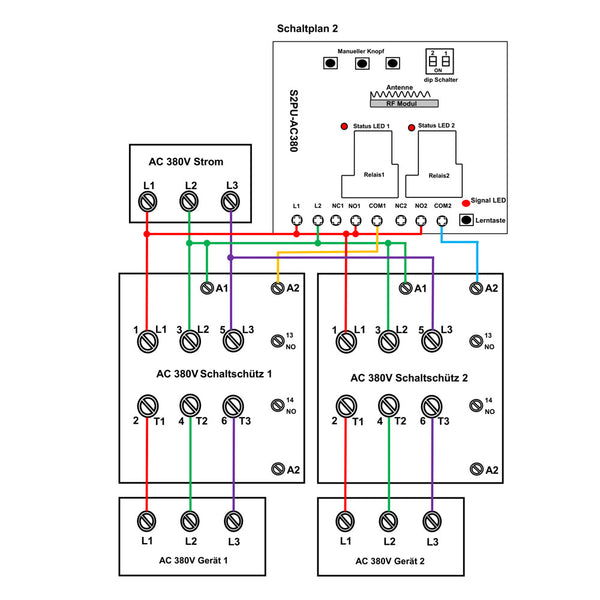

Der Empfänger kann AC 230V Pumpe, Motore und andere Geräte direkt steuern. Oder steuern Sie AC 380V-Geräte durch Anschließen eines 380V Schützes und können Sie nicht direkt an 380V Geräte anschließen.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen "NO" und "COM" sind normalerweise offen, Die Klemmen "NC" und "COM" sind normalerweise geschloßen.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Schalten Sie den DIP-Schalter 2 ein, und schalten Sie den DIP-Schalter 1 aus.
Der Betrieb des Selbsthemmung modus mit dem Sender CG-2
Drücken Sie die Taste 1 am Sender: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Drücken Sie erneut die Taste 1 am Sender: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste 2 am Sender: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Drücken Sie erneut die Taste 2 am Sender: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
2) Einstellung der Modus Momentan: Schalten Sie die Dip-Schalter 1 und 2 aus.
Der Betrieb des Momentan modus mit dem SenderCG-2:
Drücken und halten die Taste 1 am Sender: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Lassen Sie die Taste 1 am Sender los: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken und halten die Taste 2 am Sender: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Lassen Sie die Taste 2 am Sender los: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
3) Einstellung der Modus Verriegelung: Schalten Sie den DIP-Schalter 1 ein, und schalten Sie den DIP-Schalter 2 aus.
Der Betrieb des Verriegelung modus mit dem Sender CG-3
Drücken Sie die Taste ▼ am Sender: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Drücken Sie die Taste ■ am Sender: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste ▲ am Sender: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Drücken Sie die Taste ■ am Sender: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
4) Einstellung des Mischmodus (Momentan (Kanal 1)+ Selbstsichernd (Kanal 2)): Schalten Sie die DIP-Schalter 1 und 2 ein.
