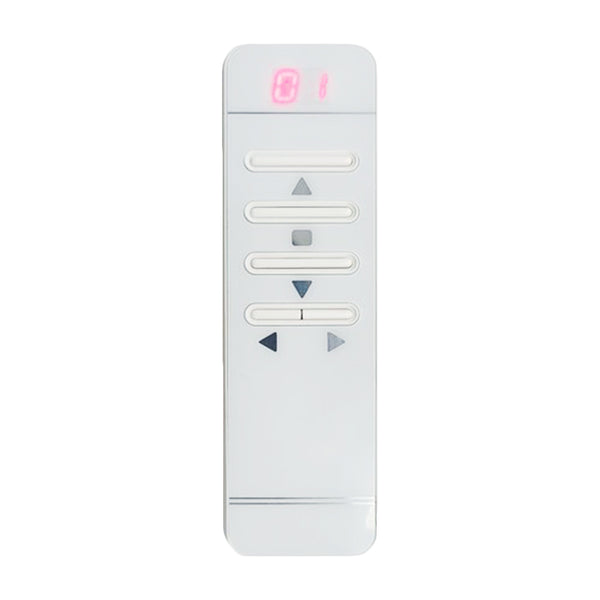

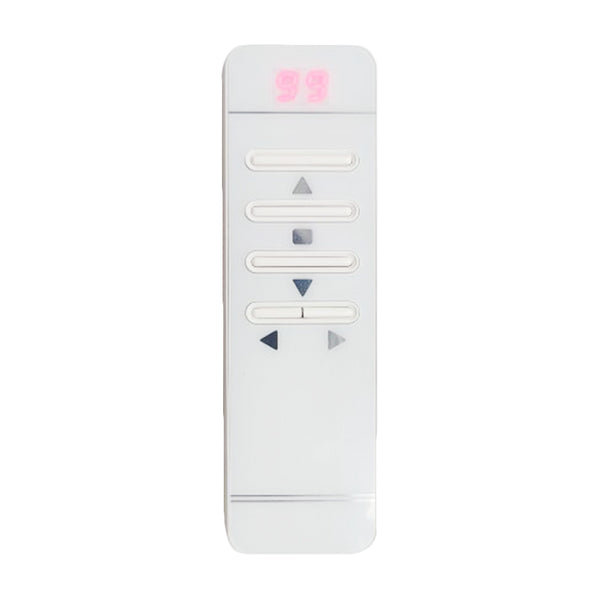

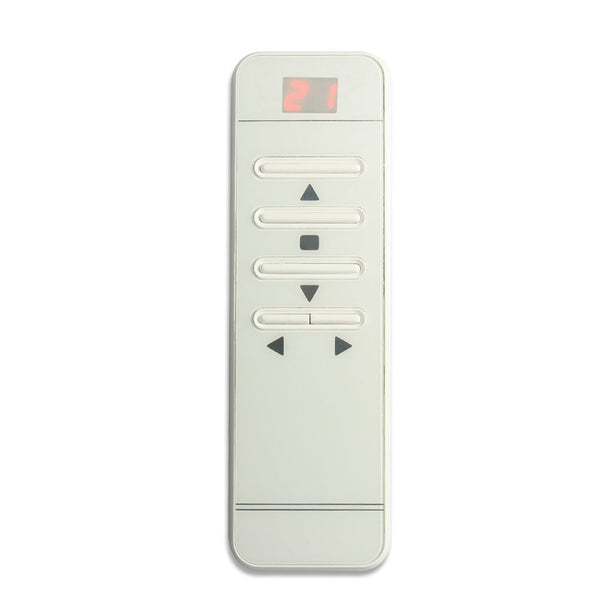

Diese Fernbedienung CM-99 verfügt über 99 Kanäle und 5 Tasten. Der Kanal wird auf dem Display angezeigt. Jeder Kanal hat drei Tasten (▲, ■, ▼). Mit den Tasten ◄ und ► wählen Sie den Kanal aus. Sie können einen, zwei oder mehrere Funkempfänger steuern, maximal 99 Empfänger.
Wenn Sie mit dieser Fernbedienung (CM-99) mehrere oder Dutzende Empfänger (S1PF-DC) steuern möchten, klicken Sie bitte hier, um zusätzliche Empfänger zu erwerben.
Lieferumfang:

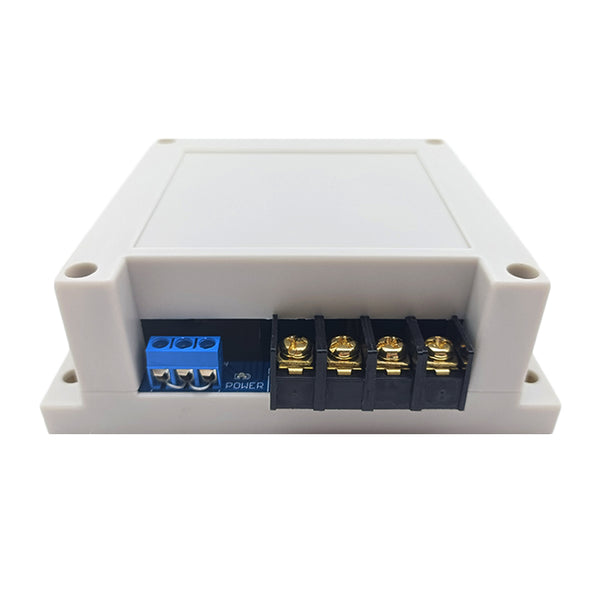

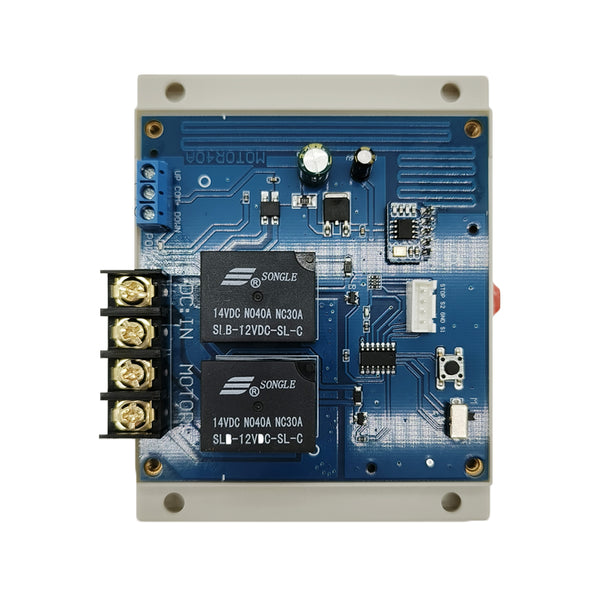

1 x Empfänger: S1PF-DC12 / S1PF-DC24

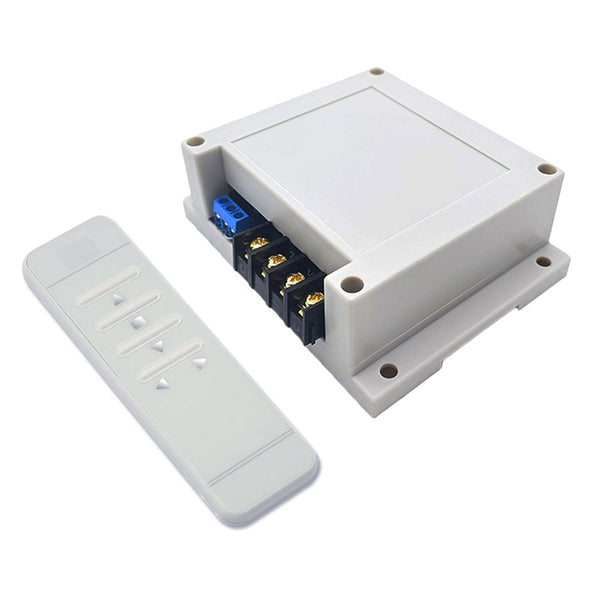

1 x Funk Handsender: CM-99
1 x Bedienungsanleitung
Anwendung:
Für Lange Reichweite Funksteuerung DC Motor Rotiert in Positiver Richtung und Umkehrrichtung.
Für Lange Reichweite Funksteuerung der ausfahren und einfahren des elektrischer linearantrieb Elektrozylinder.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für DC motor oder Linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Mit Stroke Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor oder den Linearantrieb anzuhalten.
Mit Kabelgebundene Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

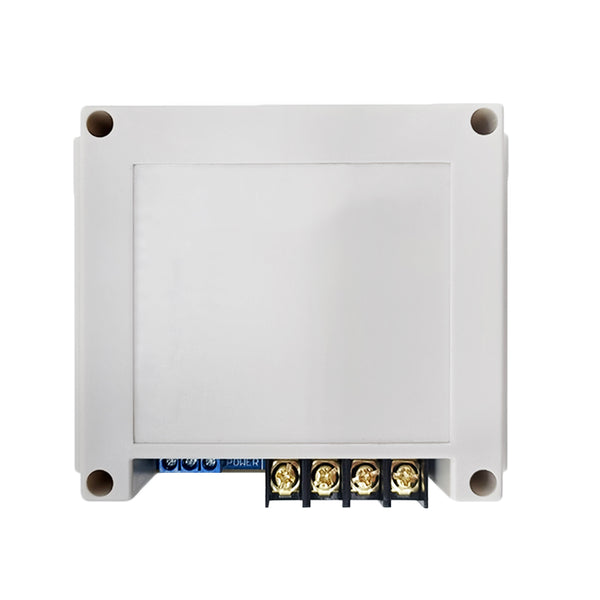

Parameter des Empfängers:
Modell Nr.: S1PF-DC
Betriebsspannung: 12±1V DC (Modell S1PF-DC12), oder 24±2V DC (Modell S1PF-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
DC Stromversorgung Ausgang: 12VDC (Modell S1PF-DC12), 24VDC (Modell S1PF-DC24)
Kanal: 1 CH
Arbeitsfrequenz: 433MHz
2 Wählbare Modi: Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 40A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C

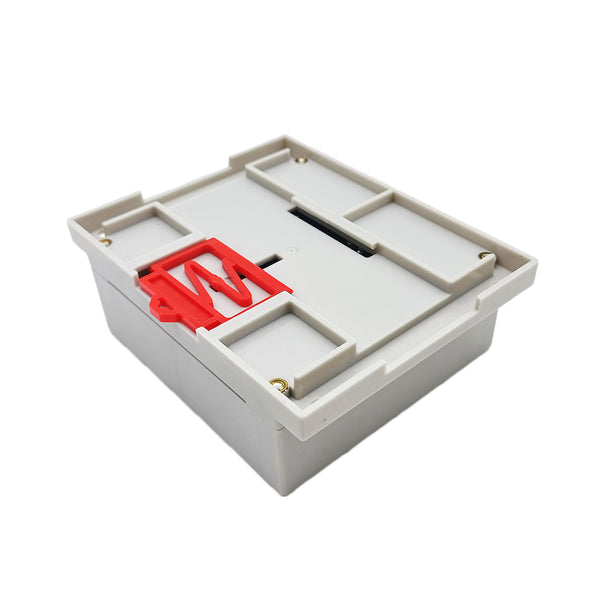

Maße des Gehäuse: 115 x 95 x 40 mm
Parameter des Fernsteuerung / Handsender:
Modell: 0021099 (CM-99)
Kanal: 99 Kanäle
Taste: 5

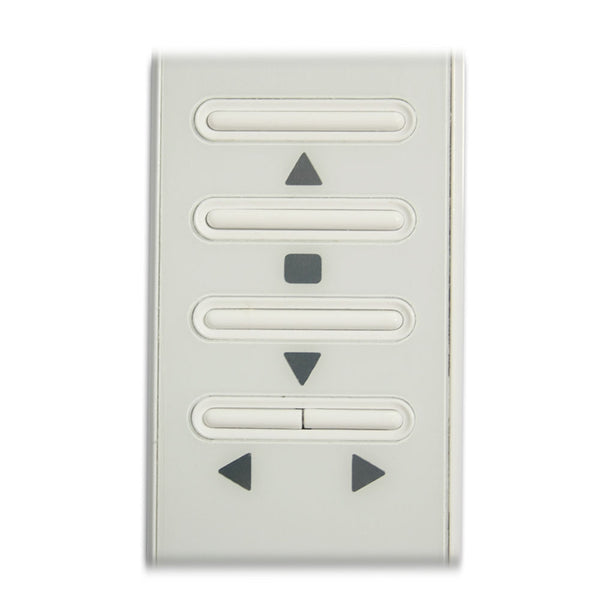

Symbol des Knopfs: ▲, ■, ▼, ◄, ►
Betriebsspannung: 6V (2 x CR2032 -3V Knopfzellenbatterien)
Statischer Strom: ≤5μA
Arbeitsstrom: ≤15mA
Betriebsfrequenz: 433MHz
Enkodierung Typ: Lern-Code
Sendeentfernung: 50m / 150ft (theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -10℃~70℃
Einheit Mass: 135 x 42 x 12 mm
Reichweite:
Dieses Set hat eine theoretische effektive Reichweite von 50 Metern im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 50 Meter.
Verwendung:

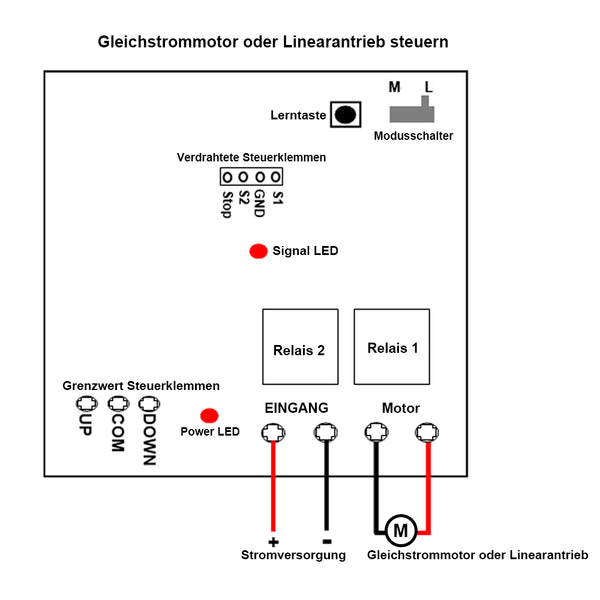

Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des Linearantriebs verwendet werden.
Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen.
Wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Verriegelung: Stellen Sie den Modusschalter im Empfänger auf L.
Der Bedienung durch den Sender CM-99:
Drücken Sie zuerst die Taste ◄ oder ► auf dem Sender, um den entsprechenden Kanal auszuwählen. Auf dem digitalen Bildschirm wird die Nummer dieses Kanals angezeigt. Der Bildschirm wird nach 2 Sekunden automatisch ausgeschaltet.
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Stellen Sie den Modusschalter im Empfänger auf M.
Der Bedienung durch den Sender CM-99:
Drücken Sie zuerst die Taste ◄ oder ► auf dem Sender, um den entsprechenden Kanal auszuwählen. Auf dem digitalen Bildschirm wird die Nummer dieses Kanals angezeigt. Der Bildschirm wird nach 2 Sekunden automatisch ausgeschaltet.
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.

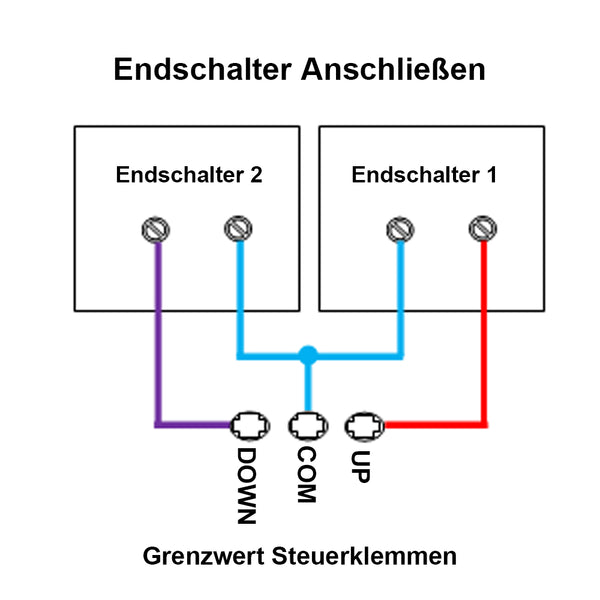

Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die Klemmen <COM> und <UP> anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die Klemmen <COM> und <DOWN> anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb ausgefahren ist, wenn zwei Klemmen <COM> und <UP> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt, wenn zwei Klemmen <COM> und <DOWN> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs verwenden.

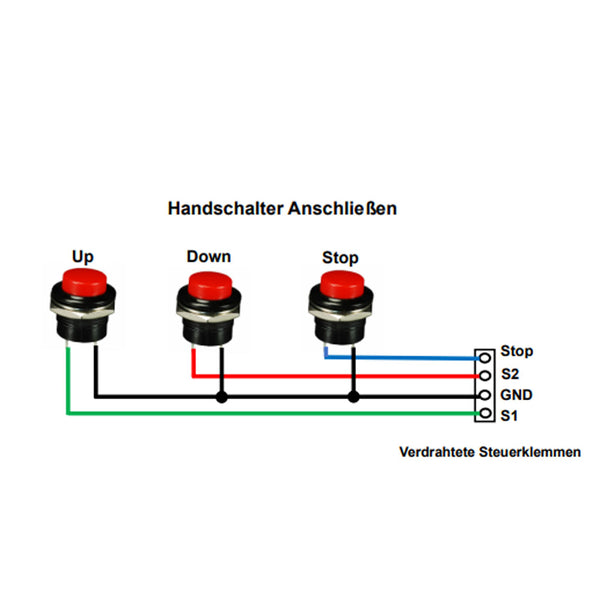

Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <S1>, <S2>, <STOP> und <GND> anschließen.
1) Steuermodus Verriegelung: Beispielsweise verbinden Sie 3-Tasten-Handschalter (Modell 0040024).
Wenn Sie die Taste UP drücken, werden zwei Klemmen <S1> und <GND> angeschlossen. Dann dreht sich der Motor in positiver Richtung oder fährt der Linearantrieb aus. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen <STOP> und <GND> angeschlossen. Dann stoppt der Motor oder der Linearantrieb.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen <S2> und <GND> angeschlossen. Dann dreht der Motor in umgekehrter Richtung oder der Linearantrieb fährt ein. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen <STOP> und <GND> angeschlossen. Dann stoppt der Motor oder der Linearantrieb.
2) Steuermodus Momentan: Beispielsweise verbinden Sie 2-Tasten-Handschalter (Modell 0040025).
Wenn Sie die Taste UP drücken und halten, werden zwei Klemmen <S1> und <GND> angeschlossen. Dann dreht sich der Motor in positiver Richtung oder fährt der Linearantrieb aus. Und wenn Sie die Taste UP loslassen, werden zwei Klemmen <S1> und <GND> getrennt. Dann stoppt der Motor oder der Linearantrieb.
Wenn Sie die Taste DOWN drücken und halten, werden zwei Klemmen <S2> und <GND> angeschlossen. Dann dreht der Motor in umgekehrter Richtung oder der Linearantrieb fährt ein. Und wenn Sie die Taste DOWN loslassen, werden zwei Klemmen <S2> und <GND> getrennt. Dann stoppt der Motor oder der Linearantrieb.
