Anwendung:
Dieses 1 Kanal DC 12V 24V 15A motorsteuerung funkschalter set mit Empfänger und fernsteuerung oder handsender, für Funksteuerung DC motor rotiert in positiver Richtung und Umkehrrichtung.
Es kann in langstrecken steuerung Jalousien, Rolltore, Projektionsschirme, Markisen, Förderbänder, oder andere Geräte mit DC Motor.
Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.
Mit Grenzsteuer Klemmen: Sie können Endschalter oder Sensoren anschließen, um den Motor zu stoppen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Das Funksignal läuft durch Wände, Böden und Türen.
Sie könnten den Empfänger mit Sender(Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung ein / aus schalten.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden,der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

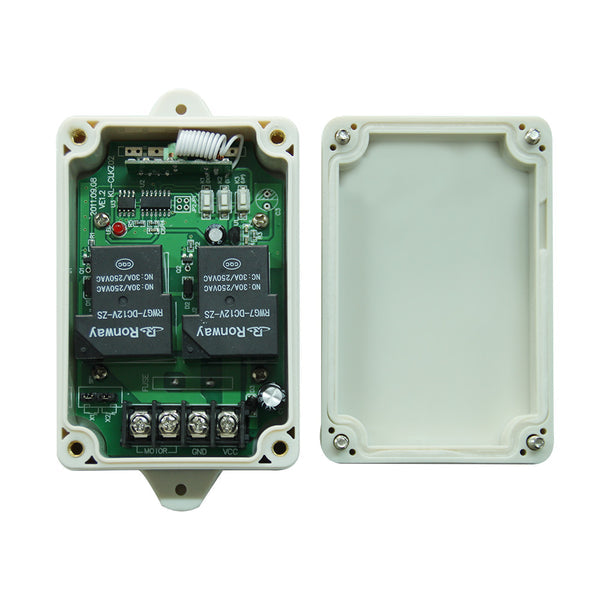

Empfänger:
Modell Nr.: S1PF3-DC12 / S1PF3-DC24
Stromversorgung (Betriebsspannung): DC12V±1V (S1PF3-DC12), DC24V±1V (S1PF3-DC24)
Ausgabe: DC12V (S1PF3-DC12), DC24V (S1PF3-DC24)
Kanal: 1 CH
Wählbare Modi: Momentan, Verriegelung
Ruhestrom: 5mA
Nennstrom: 15A. Der maximale Momentanstrom des startenden Motors: 15A
Arbeitsfrequenz: 433MHz
Maße des Koffers: 100mm x 67mm x 39mm
Handsender:
Modell Nr.: CWC-3L
Wasserdicht
Stromversorgung: 1 x 27A -12V Batterie (incl. Dauert ca. 12 Monate)
Kanal: 3 Tasten
Symbol des Tasten: ▲,▼, =
Fernkontrollierende Entfernung: 50 Meter / 300ft (theoretisch)
Arbeitsfrequenz: 433MHz
Einheitsmaße: 58mm x 30mm x 12mm
Hinweis:Bitte öffnen Sie das Gehäuse und entfernen Sie die Isolationsfolie der Batterie in der Fernbedienung vor dem ersten Gebrauch.
Passende Funk Handsender:
Der Empfänger kann verschiedene Modelle Funk Handsender zusammen arbeiten. wie CWC-3L (wasserdicht, 50 Meter), C-3-2 (100 Meter), CB-3-2 (1000 Meter) usw.
Reichweite:
Mit dem Fernbedienung wie CWC-3L kann die Reichweite max. 50 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die Externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-3-2.
Einstellen des verschiedenen Kontrolle Modus
1) Einstellen des Verriegelungsmodus (arbeiten mit Handsender CWC-3L): Nur verbinden die Steckbrücke "JP1".
Drücken Sie die Taste ▲ am handsender oder die Taste "K3" am Empfänger: Der mit dem Empfänger verbundene Motor rotiert in positiver Richtung.
Drücken Sie die Taste = am handsender oder die Taste "K2" am Empfänger: Der mit dem Empfänger verbundene Motor stoppt.
Drücken Sie die Taste ▼ am handsender oder die Taste "K1" am Empfänger: Der mit dem Empfänger verbundene Motor rotiert in Umkehrrichtung.
Drücken Sie die Taste = am handsender oder die Taste "K2" am Empfänger: Der mit dem Empfänger verbundene Motor stoppt.
2) Einstellen des Momentanmodus (arbeiten mit Handsender CWC-3L): Nur verbinden die Steckbrücke "JP2".
Drücken und halten die Taste ▲ am handsender oder die Taste "K3" am Empfänger: Der mit dem Empfänger verbundene Motor rotiert in positiver Richtung; Lassen Sie die Taste ▲ am handsender oder die Taste "K3" am Empfänger los: Der mit dem Empfänger verbundene Motor stoppt.
Drücken und halten die Taste ▼ am handsender oder die Taste "K1" am Empfänger: Der mit dem Empfänger verbundene Motor rotiert in Umkehrrichtung; Lassen Sie die Taste ▼ am handsender oder die Taste "K1" am Empfänger los: Der mit dem Empfänger verbundene Motor stoppt.
Einschränkung Steuerklemmen:
Der Empfänger verfügt über Einschränkung Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und endschalter an die Stroke Steuerklemmen anschließen und diese dann zum des DC motor steuerung.
Sie können beispielsweise zwei normalerweise geschlossene endschalter an die Klemmen "X1“ und "X2“ anschließen.
Wenn der Motor rotiert in positiver Richtung, Die beiden Klemmen "X1" sind nicht verbunden, motor stoppt.
Wenn der Motor rotiert in Umkehrrichtung, Die beiden Klemmen "X2" sind nicht verbunden, motor stoppt.
Lieferumfang:
1 x Empfänger: S1PF3-DC12 / S1PF3-DC24
2 x Funk Handsender: CWC-3L
1 x Bedienungsanleitung
