Zwei 24V 6000N Elektrisch Linearantriebe B Synchron Steuerung Kit

Anmerkung:
1. Dieser Linearantrieb enthält keine festen Montagewinkel. Kompatible mit Montagewinkel B und Halterung D, bitte klicken Sie hier, um auszuwählen und zu kaufen.
2. Wenn Sie ein 24V 10A Netzteil für dieses kit, bitte klicken Sie hier, um kaufen.
3. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, bitte klicken Sie hier, um auszuwählen und zu kaufen.

Lieferumfang:

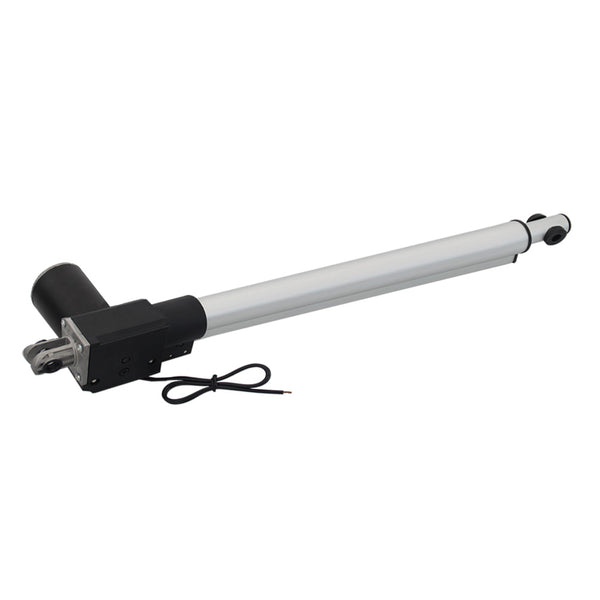

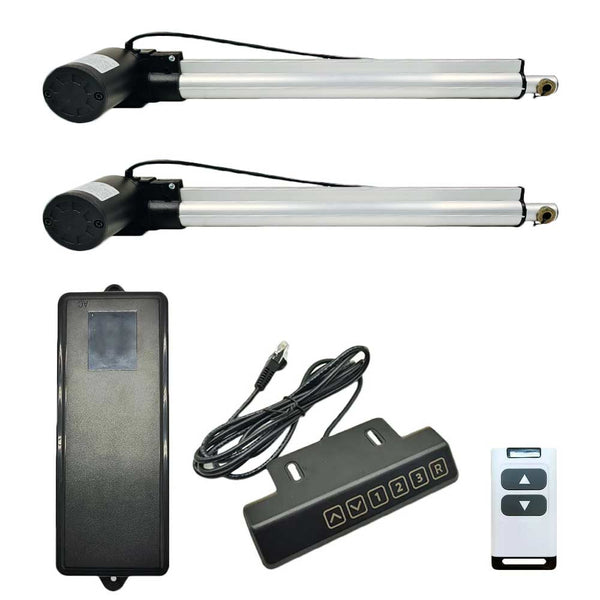

2 x Elektrischer Linearantrieb B mit Hall Effekt Sensor

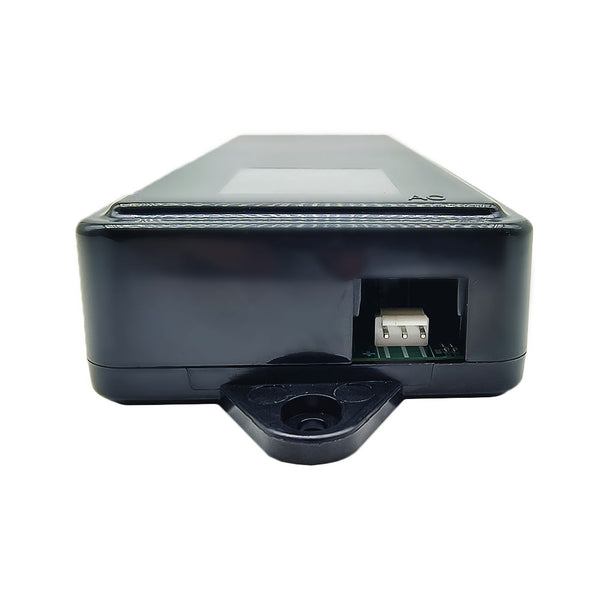

1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe B)

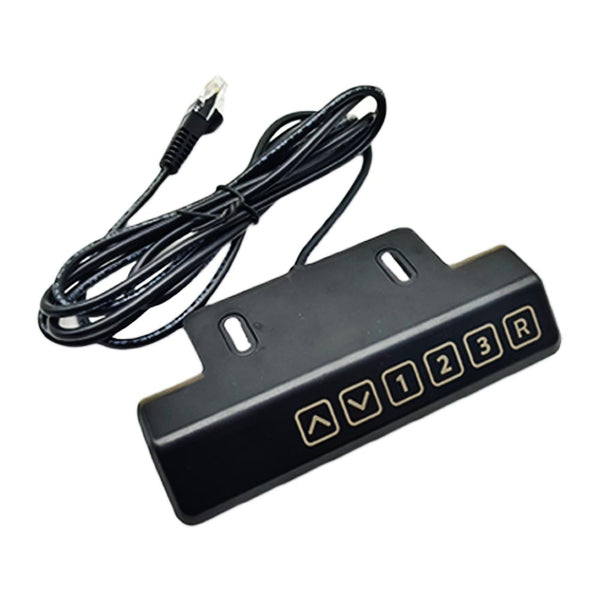

1 x Touch-Steuergriff

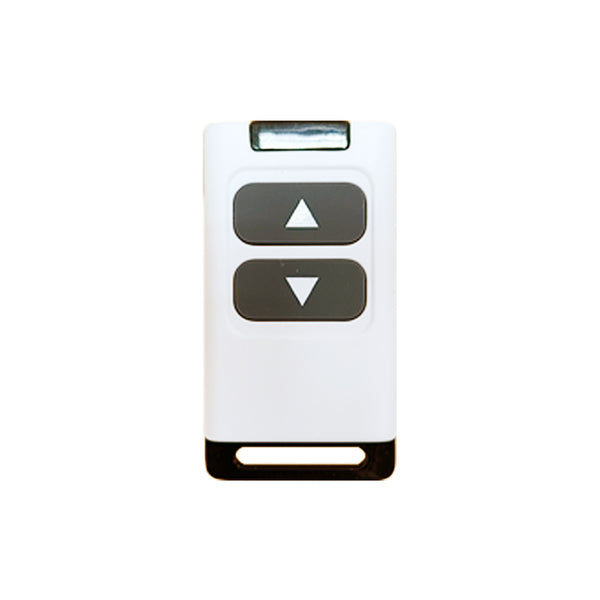

1 x Fernbedienung: CF-2
1 x Bedienungsanleitung

Die informationen für Linearantrieb
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Hallsensor, sodass Sie mit dem Synchronregler 2 Linearantriebe voll synchron betreiben können.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 24V DC
Hubbereich: 100 ~ 1000 mm
Optionale Geschwindigkeit: 3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s, 18±4mm/s, 28±6mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 6000N / 600 kg bei 3.5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A
Volllaststrom: 3~6A
Bitte verwenden Sie ein 24V 10A Netzteil, um zwei Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 24mm
Der Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder: 10 mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen

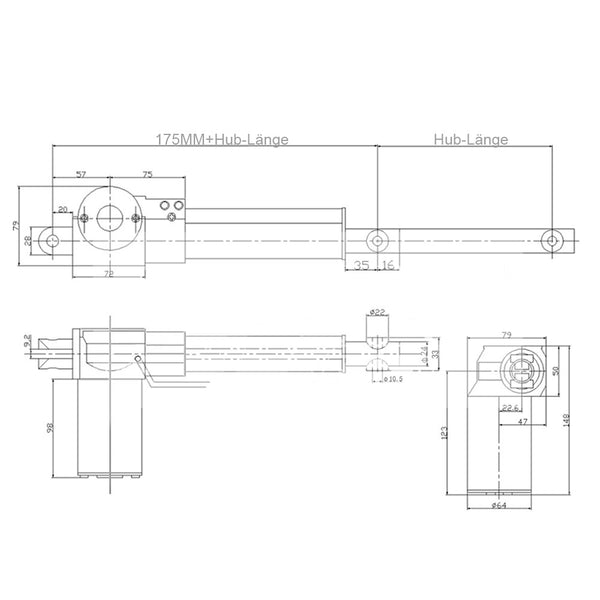

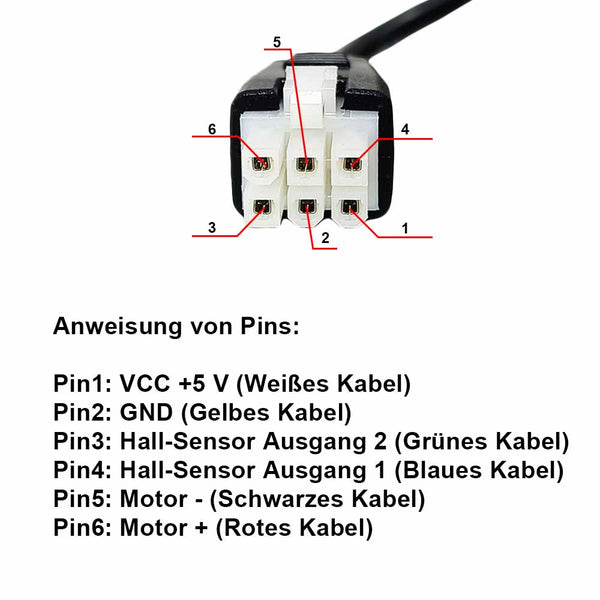

Stromkabel: 6 poliger Stecker
Kabellänge der Linearantrieb: 2000±10% mm,
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54, nicht für den Außenbereich geeignet.

Die informationen für Synchronregler
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei, drei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.

Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2, 3 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe ein.
Wenn 2, 3 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

Merkmal:
Es kann zwei elektrische Linearantriebe B so betreiben, dass sie vollständig synchron laufen.
Kabelgebundene Steuerung über einen Touch-Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im Fehlerfall.
Es verfügt über eine externe Grenzwert Steuerungsfunktion.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz 1MM Hub bei.

Parameter:
Arbeitsspannung: 10~30V DC
Anzahl der angeschlossenen Linearantriebe: 2
Maximaler Ausgangsstrom: 10A / Kanal
Arbeitsfrequenz: 433.92 MHz
Steuermodi: Verriegelungsmodus
Arbeitsabstand: 30m (theoretisch)
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 240 x 95 x 43 mm
Kabellänge des Touch-Steuergriffs: 2000±10%mm

Verdrahtung:

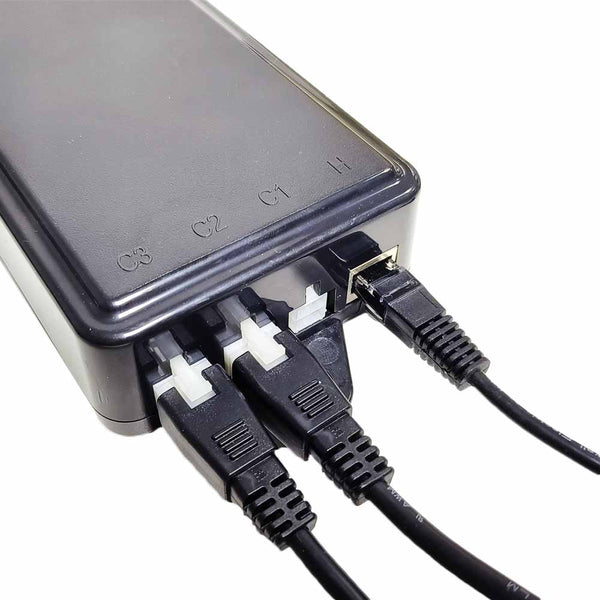

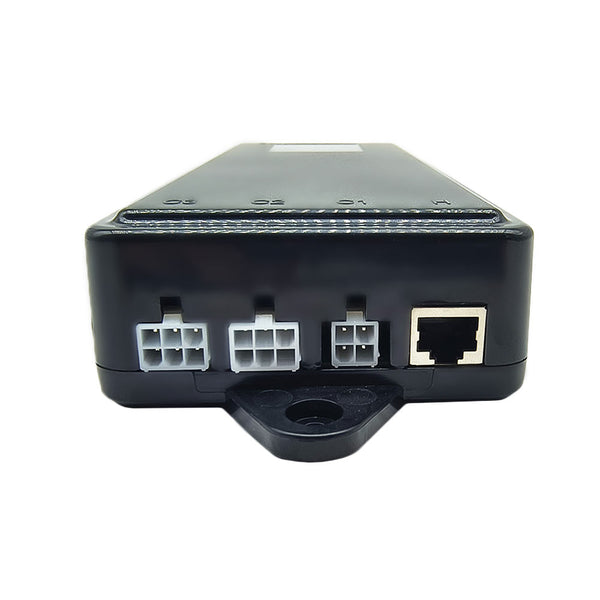

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse H der Controller.
2) Stecken Sie zwei Linearantriebe in die Anschlüsse C2 und C3 der Controller.
3) Stecken Sie den Endschalter in die Anschlüsse C1 der Controller, wenn Sie einen externen Endschalter verwenden müssen.
4) Verbinden sie den Pluspol der DC Stromversorgung mit dem braunen Kabel des Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit dem blauen Kabel der Controller.
ACHTUNG: Schließen Sie den AC Stromversorgung nicht direkt an das Controller an!

Betrieb:
1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die Berührungsempfindlichkeit kann beim ersten Einschalten automatisch kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den Händen zu berühren, um eine Beeinträchtigung der Empfindlichkeitskalibrierung und eine Beeinträchtigung der Betriebsempfindlichkeit zu verhindern.

1) Drücken und halten Sie die Taste ▲ der Steuergriff, zwei Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, zwei Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die zwei Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die Hubposition von 35 mm erreicht haben.

2. Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie erneut die Taste ▲, um zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie erneut die Taste ▼, um zwei Linearantriebe gleichzeitig zu stoppen.

Externe Endschalterfunktion:

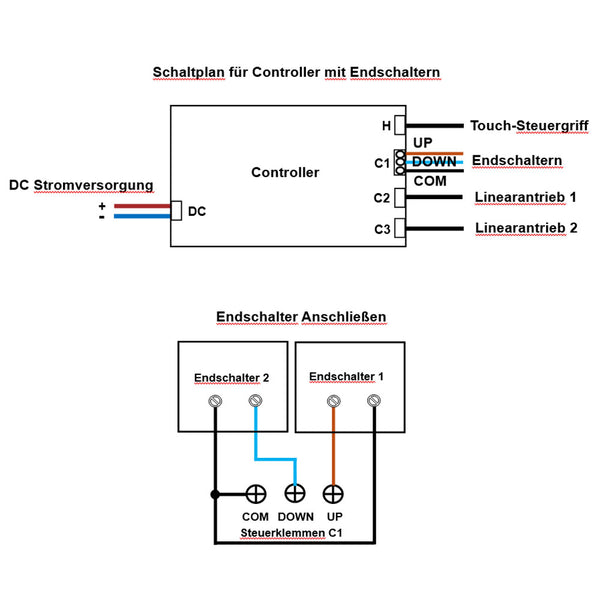

Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter mit normalerweise offenem Kontakt (z. B. Modell 0010010) an diesen Controller anschließen und dann die Linearantriebe automatisch darüber anhalten.
1) Sie können zwei Endschalter anschließen, und jeder Endschalter verfügt über zwei normalerweise offene Klemmen.
2) Schließen Sie ein dreiadriges Kabel an den Endschalteranschluss C1 des Controllers. Dieses Kabel besteht aus drei Drähten: UP, Down und COM-Draht.
3) Schließen Sie zwei normalerweise offene Klemmen eines Endschalters an die Klemmen UP und COM, und schließen Sie zwei normalerweise offene Klemmen eines anderen Endschalters an die Klemmen DOWN und COM.

Die Bedienung:
Wenn zwei Linearantriebs fahren nach außen und ein Endschalter ausgelöst wird, verbindet er die zwei Klemmen UP und COM und die zwei Linearantriebs stoppt automatisch.
Wenn zwei Linearantriebs ziehen sich nach innen zurück und ein anderer Endschalter ausgelöst wird, verbindet er die zwei Klemmen DOWN und COM und die zwei Linearantriebs stoppt automatisch.

So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede Taste speichert eine Hubposition.
2) Fahren Sie zunächst zwei Linearantriebe auf die erste geeignete Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des Steuergriffs etwa 3 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern, indem Sie dem oben beschriebenen Vorgang folgen.

Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste <R> der Steuergriff, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste <R> los.

Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
