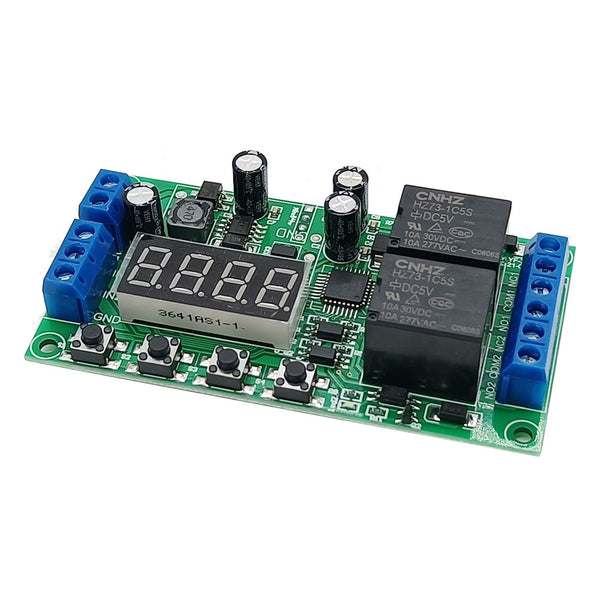

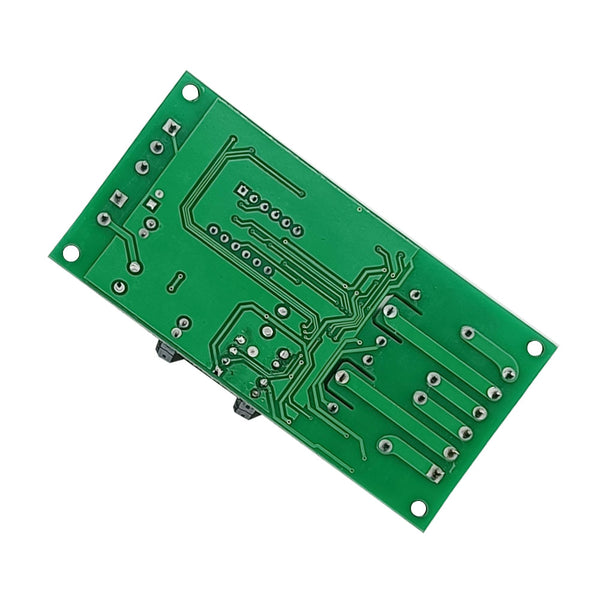

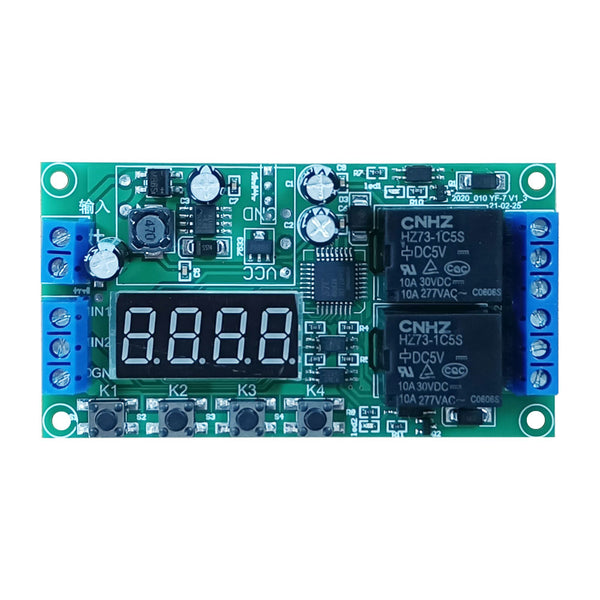

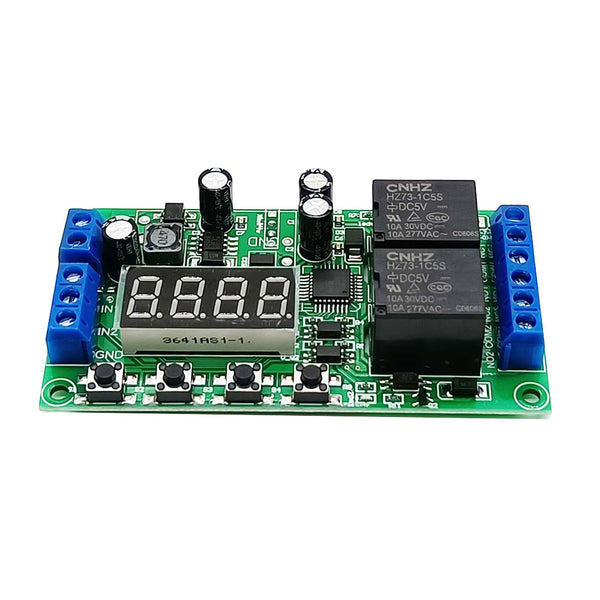

Endlosschleifen Relaismodul für 230V Elektromotor Steuerung (Modell: 0040001)

Normaler Preis €25,00

Anwendung:
Dieses Relaismodul wird normalerweise verwendet, um die Vorwärts- und Rückwärtsdrehung eines Wechselstrommotor automatisch zu steuern, und es kann auch verwendet werden, um das Ausfahren und Einfahren eines 230V elektrischen Linearantriebs automatisch zu steuern.
Das Modul verfügt über zwei Trockenkontakt-Relaisausgänge. Wenn das Modul eingeschaltet wird, ist Relais 1 ist aktivier, und nach einer Wartezeit von A Sekunden wird Relais 1 ist deaktiviert. Nach dem Warten von B Sekunden wird Relais 2 ist aktivier, und nach dem Warten von C Sekunden wird Relais 2 ist deaktiviert. Dann wird nach einer Wartezeit von D Sekunden Relais 1 wieder ist aktivier. Auf diese Weise werden zwei Relais abwechselnd verbunden oder getrennt, und das Modul wiederholt den Zyklus, bis der Strom abgeschaltet wird.
Alle 4 Verzögerungszeiten sind individuell einstellbar.

Spezifikation:
Modell: 0040001
Betriebsspannungsbereich: DC 7~30V
Statischer Strom: ≤6mA
Arbeitsstrom: 40mA
Ausgang: Zwei Relaisausgänge (normalerweise offen und normalerweise geschlossen)
Arbeitsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Maximaler Laststrom: 5A
4 einstellbare Verzögerungszeiten: 0,01 Sekunden ~ 999 Minuten
Größe: 87 x 47 x 20 mm
Betriebstemperatur: -20°C bis +70°C

Verdrahtung:
Verbinden Sie den Pluspol der DC-Stromversorgung mit dem Anschluss “+” des Eingangs und den Minuspol der DC-Stromversorgung mit dem Anschluss “-” des Eingangs.

Wenn Sie einen Wechselstrommotor steuern möchten, gehen Sie wie folgt vor:

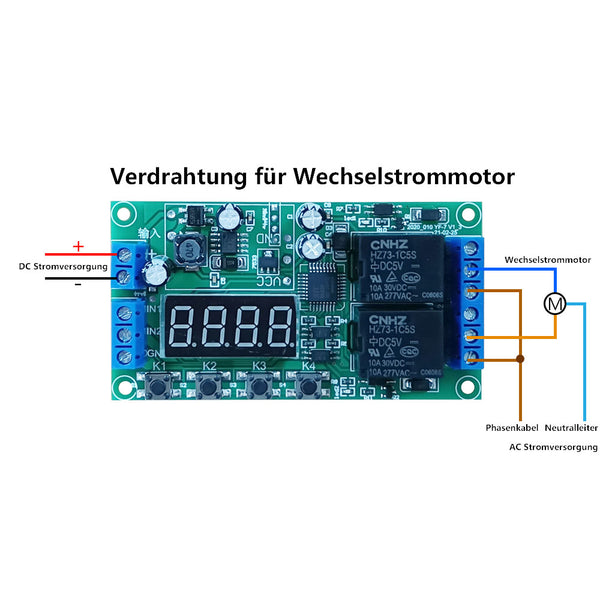

Verbinden Sie zwei Klemmen “NO” mit dem stromführenden Kabel der Wechselstromversorgung, verbinden Sie zwei Klemmen “COM” mit dem UP-Kabel und dem DOWN-Kabel des Wechselstrommotors und verbinden Sie das COMMON-Kabel des Wechselstrommotors mit dem Neutralleiter der Wechselstromversorgung. Sie können die UP- und DOWN-Kabel austauschen, um die Drehrichtung des Motors zu ändern.

Produktfunktion und 4 Verzögerungszeiten einstellen:
1) Halten Sie die Taste K1 2 Sekunden lang gedrückt, der Bildschirm zeigt P-11 oder andere Zahlen an. Drücken Sie die Taste K2, um die erste Ziffer auf 4 zu ändern. Drücken Sie die Taste K3, um die zweite Ziffer auf 8 zu ändern. Derzeit zeigt der Bildschirm P-48 an.

2) Drücken Sie die Taste K1, der Bildschirm zeigt A000 oder andere Zahlen an, und drücken Sie dann die Taste K2 oder K3, um diese Verzögerungszeit A einzustellen. Wenn beispielsweise der Bildschirm A006 anzeigt, bedeutet dies, dass die Verzögerungszeit 6 Sekunden beträgt. Wenn der Bildschirm A999 anzeigt, bedeutet dies, dass die Verzögerungszeit 999 Sekunden beträgt. Wenn der Bildschirm A000 anzeigt, bedeutet dies, dass die Verzögerungszeit 0 Sekunden beträgt.

Hinweis: Beim Einstellen der Verzögerungszeit können Sie durch Drücken der Taste K4 die Zeiteinheit dieser Verzögerungszeit über die Position des Dezimalpunkts einstellen, z. B. “A006.” bedeutet 6 Minuten; “A999.” bedeutet 999 Minuten; “A0.06” bedeutet 0,06 Sekunden; “A00.6” bedeutet 0,6 Sekunden; “A006” bedeutet 6 Sekunden.

3) Drücken Sie die Taste K1, der Bildschirm zeigt b000 oder andere Zahlen an, und drücken Sie dann die Taste K2 oder K3, um diese Verzögerungszeit B einzustellen. Wenn beispielsweise der Bildschirm b006 anzeigt, bedeutet dies, dass die Verzögerungszeit 6 Sekunden beträgt.

4) Drücken Sie die Taste K1, der Bildschirm zeigt C000 oder andere Zahlen an, und drücken Sie dann die Taste K2 oder K3, um diese Verzögerungszeit C einzustellen. Wenn beispielsweise der Bildschirm C006 anzeigt, bedeutet dies, dass die Verzögerungszeit 6 Sekunden beträgt.

5) Drücken Sie die Taste K1, der Bildschirm zeigt d000 oder andere Zahlen an, drücken Sie dann die Taste K2 oder K3, um diese Verzögerungszeit D einzustellen. Wenn zum Beispiel der Bildschirm d006 anzeigt, bedeutet dies, dass die Verzögerungszeit 6 Sekunden beträgt.

6) Drücken Sie die Taste K1, der Bildschirm zeigt ---- an, das bedeutet, dass alle Einstellungen abgeschlossen sind. Nach der Einstellung können Sie die Taste K4 drücken, um das Display ein- oder auszuschalten.

Automatischer Zyklusarbeitsprozess:
Nachdem die Einstellung abgeschlossen ist, müssen Sie zuerst die Stromversorgung des Moduls ausschalten.
Wenn das Modul wieder eingeschaltet wird, ist Relais 1 verbunden, der Motor dreht in positive Richtung oder der Linearantrieb fährt nach außen. Nach einer Wartezeit von A Sekunden wird Relais 1 getrennt, Motor oder Linearantrieb stoppt. Nach einer Wartezeit von B Sekunden wird Relais 2 angeschlossen, der Motor dreht in umgekehrter Richtung oder der Linearantrieb fährt nach innen ein. Nach dem Warten von C Sekunden wird Relais 2 getrennt, Motor oder Linearantrieb stoppt. Nach dem Warten von D Sekunden wird Relais 1 wieder verbunden. Auf diese Weise werden zwei Relais abwechselnd verbunden oder getrennt, und das Modul wiederholt den Zyklus, bis der Strom abgeschaltet wird.
