Anmerkung:
1. Dieser Linearantrieb enthält keine festen Montagewinkel. Kompatible Montagewinkel B und Halterung D, bitte klicken Sie hier, um auszuwählen und zu kaufen.
2. Wenn Sie ein DC 12V 24V Netzteil benötigen, bitte klicken Sie hier, um auszuwählen und zu kaufen.
3.Wenn Sie einen Manueller Schalter benötigen, bitte klicken Sie hier, um auszuwählen und zu kaufen.
4. Wenn Sie einen Set Funkschalter mit Fernbedienung wünschen, bitte klicken Sie hier, um kaufen.
Lieferumfang:
1 x Linearantrieb B3
1 x Magnetschaltersteuerung
2 x Elektronischer Magnetschalter Sensor
1 x Bedienungsanleitung
Einführung:

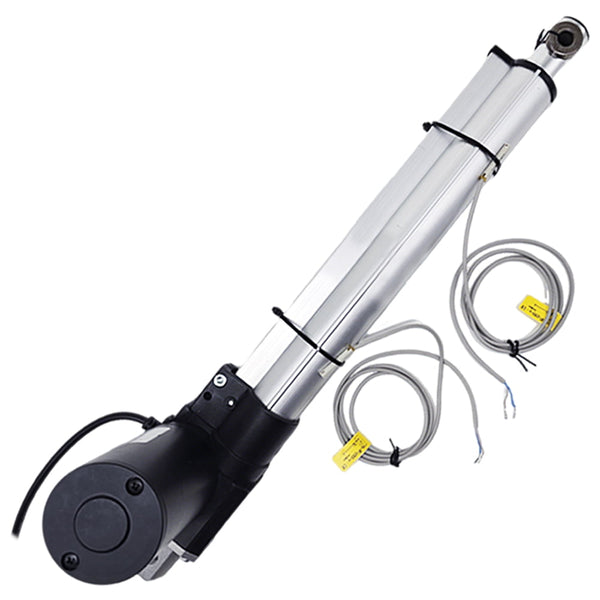

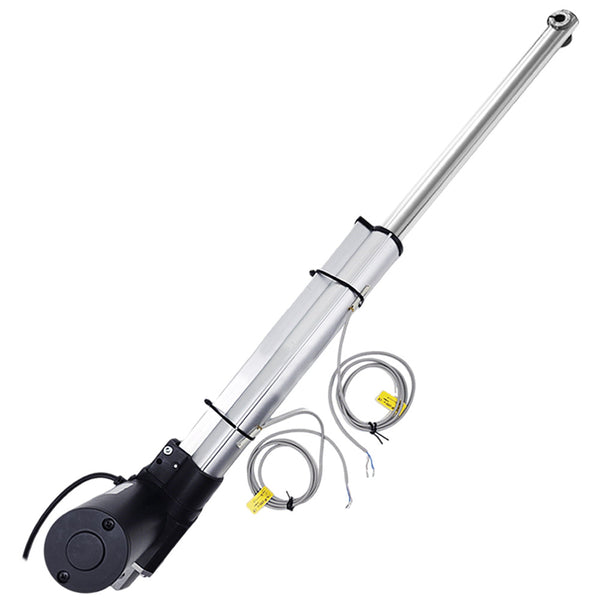

Dies ist ein Linearantrieb mit einstellbarem Hub. Er ist mit zwei externen Magnetschaltern ausgestattet, die frei gleiten können. Durch die Einstellung der Position dieser beiden Magnetschaltern kann der Linearantrieb gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten. Beispielsweise können Sie einen Linearantrieb mit einem Hub von 300 mm so einstellen, dass er sich innerhalb eines Hubbereichs von 75 mm bis 255 mm bewegt.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.
Kennzeichen:
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Ausgestattet mit zwei externen elektronischen Magnetschaltern, die frei gleiten können, kann der Linearantrieb durch die Einstellung der Position dieser beiden Magnetschalter gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten.
Externe Magnetschalter müssen in Verbindung mit der Magnetschaltersteuerung verwendet werden.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich.
Spezifikationen:
Arbeitsspannung: 12V DC oder 24V DC
Hub: 150 mm
Optionale Geschwindigkeit: 3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s, 18±4mm/s, 28±6mm/s, 38±8mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 6000N / 600 kg bei 3.5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um den Linearantrieb mit Strom zu versorgen.
Wellendurchmesser: 24mm
Der Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder: 10 mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Gewöhnlicher zweiadriger Draht
Kabellänge: 1000±10% mm
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54, nicht für den Außenbereich geeignet.
| Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft | |||
| Geschwindigkeit ohne Last | Volllastgeschwindigkeit | Maximaler Schubkraft | Selbsthemmungskraft |
| 3.5mm/s | 3mm/s | 6000N / 600kg | 6500N / 650kg |
| 5mm/s | 3.5mm/s | 5500N / 550kg | 6000N / 600kg |
| 7mm/s | 5mm/s | 3500N / 350kg | 3500N / 350kg |
| 9mm/s | 7mm/s | 3000N / 300kg | 3000N / 300kg |
| 14mm/s | 10mm/s | 2000N / 200kg | 1000N / 100kg |
| 18mm/s | 13mm/s | 1500N / 150kg | 800N / 80kg |
| 28mm/s | 20mm/s | 1200N / 120kg | 500N / 50kg |
| 38mm/s | 26mm/s | 1000N / 100kg | 300N / 30kg |
Verdrahtung:
Sie müssen einen Manueller Schalter oder einen Fernschalter anschließen, um den Linearantrieb zu bedienen:
1) Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Klemmen <Stromversorgung> der Manueller Schalter oder Fernschalter.
2) Verbinden Sie des zwei Klemmen <Stromversorgung> der Magnetschaltersteuerung an des zwei Klemmen <Motor> der Manueller Schalter oder Fernschalter.
3) Verbinden Sie zwei Drähte der Linearantrieb an des zwei Klemmen <Motor> der Magnetschaltersteuerung. Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.
4) Verbinden Sie die braunen und blauen Drähte des einen Magnetschalters jeweils mit den Klemmen 1 und 2 der Magnetschaltersteuerung. Verbinden Sie die braunen und blauen Drähte des anderen Magnetschalters jeweils mit den Klemmen 3 und 4 der Magnetschaltersteuerung.
Anmerkung: Die braunen und blauen Drähte des Magnetschalters können nicht umgekehrt angeschlossen werden. Beachten Sie bitte den untenstehenden Schaltplan für die korrekten Anschlüsse.
Bedienung:
1. Die Bedienung erfolgt durch den manuellen Schalter:
Drücken und halten Sie die Taste <Auf> am manuellen Schalter: Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, stoppt der Linearantrieb automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.
Drücken und halten Sie die Taste <Ab> am manuellen Schalter: Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, stoppt der Linearantrieb automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.
2. Die Bedienung erfolgt durch den Fernschalter:
2.1 Momentanmodus: Drehen Sie den Modus-Kippschalter im Empfänger auf Position M.
Die Bedienung durch die Fernbedienung, wie bei CP-3:
Drücken und halten Sie die Taste ▲ an der Fernbedienung: Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, stoppt der Linearantrieb automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.
Drücken und halten Sie die Taste ▼ an der Fernbedienung: Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, stoppt der Linearantrieb automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.
2.2 Verriegelungsmodus: Drehen Sie den Modus-Kippschalter im Empfänger auf Position L.
Die Bedienung durch die Fernbedienung, wie bei CP-3:
Drücken Sie die Taste ▲ an der Fernbedienung: Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, stoppt der Linearantrieb automatisch.
Drücken Sie die Taste ▼ an der Fernbedienung: Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, stoppt der Linearantrieb automatisch.
Während des Betriebs können Sie die Taste ■ der Fernbedienung drücken, um den Linearantrieb zu stoppen.
Wie man die Position des Magnetschalters einstellt:
Sie können die Befestigungsbänder des Magnetschalters lösen, den Magnetschalter anschließend an eine geeignete Position verschieben und die Befestigungsbänder wieder festziehen.
Anmerkung: Wenn die Positionen der beiden Magnetschalter vertauscht sind, tauschen Sie bitte ihre Positionen.
