Anwendung:
Dieser 5000 Meter 4 Kanal DC stromversorgung eingang ausgang 30A Fernbedienung Funkschalter Set mit empfänger und handsender.
Dieses kit kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, usw. Es kann langstrecken Funksteuerung DC Geräte, wie Licht, Motor, Pumpe, Magnetventil, Ventilatoren, Schlösser, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.

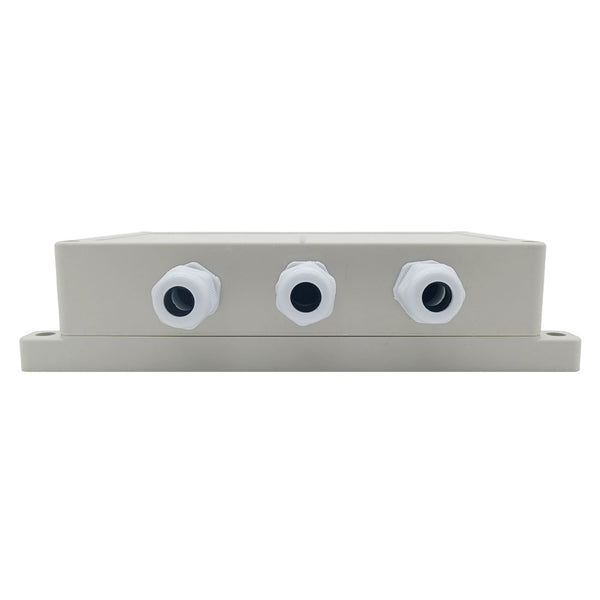

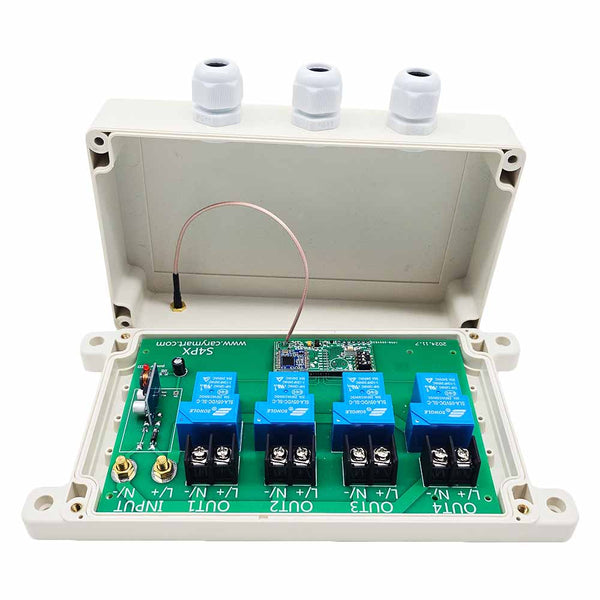

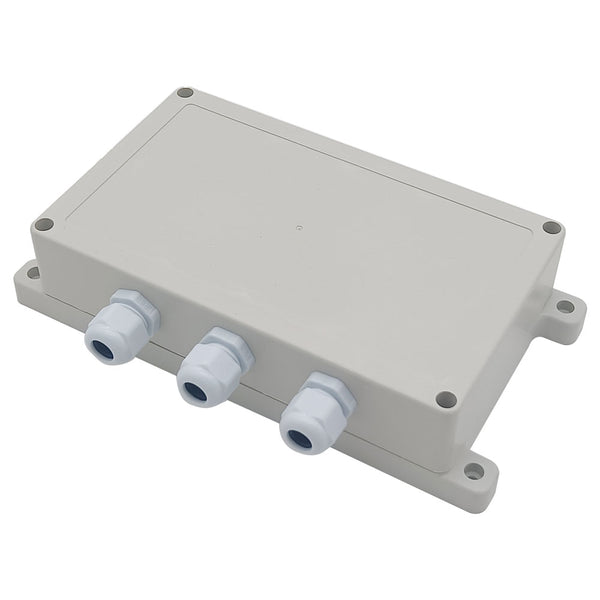

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
DC Stromversorgung Ausgang: Es kann 6V, 9V, 12V oder 24V Gleichstrom Geräte steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit verdrahteten Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers anschließen.

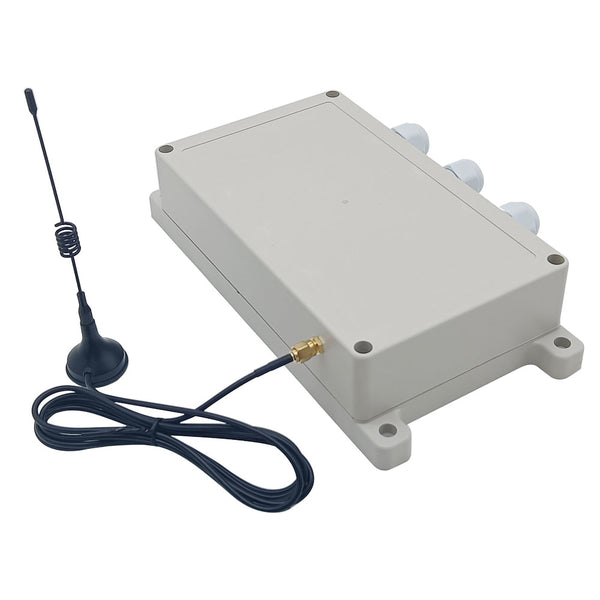

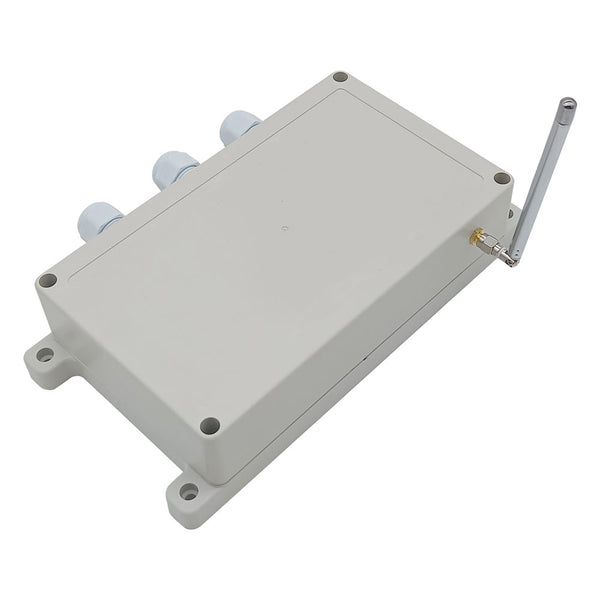

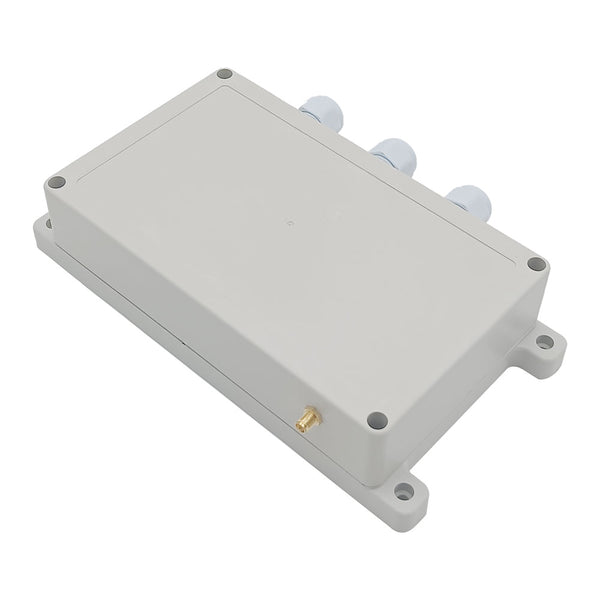

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.
Parameter des Empfängers:
Modell Nr.: S4PXW-DC
Betriebsspannung: 6V DC (Modell S4PXW-DC06), oder 9±1V DC (Modell S4PXW-DC09), oder 12±1V DC (Modell S4PXW-DC12), oder 24±2V DC (Modell S4PXW-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 4 CH
DC Stromversorgung Ausgang: 6V DC (Modell S4PXW-DC06), oder 9V DC (Modell S4PXW-DC09), oder 12V DC (Modell S4PXW-DC12), oder 24V DC (Modell S4PXW-DC24)
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C

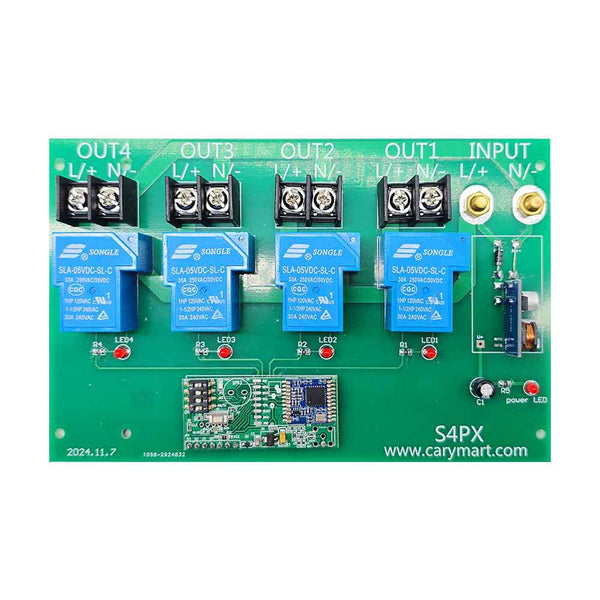

Maße der PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 Zoll)

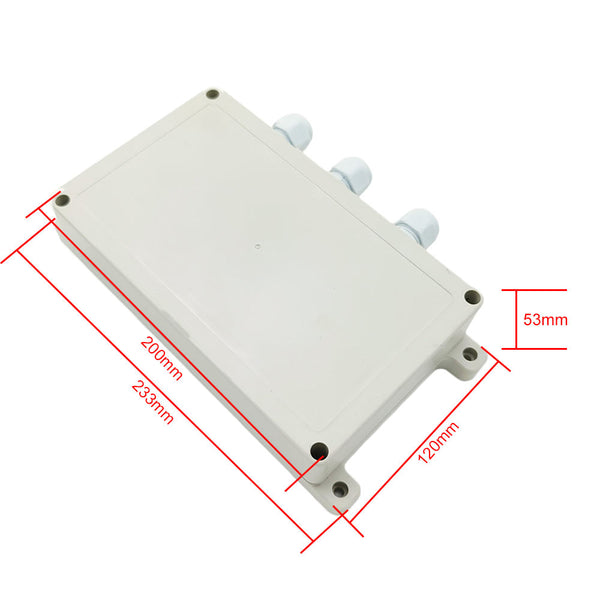

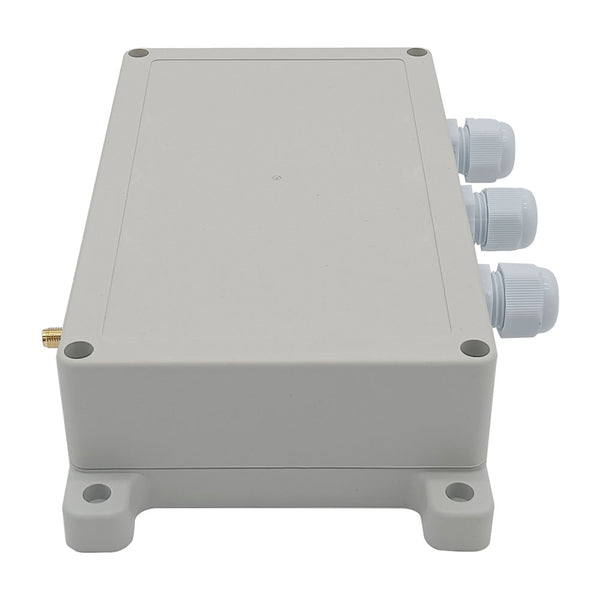

Maße des Gehäuse: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 Zoll)
Passende Fernbedienungen:

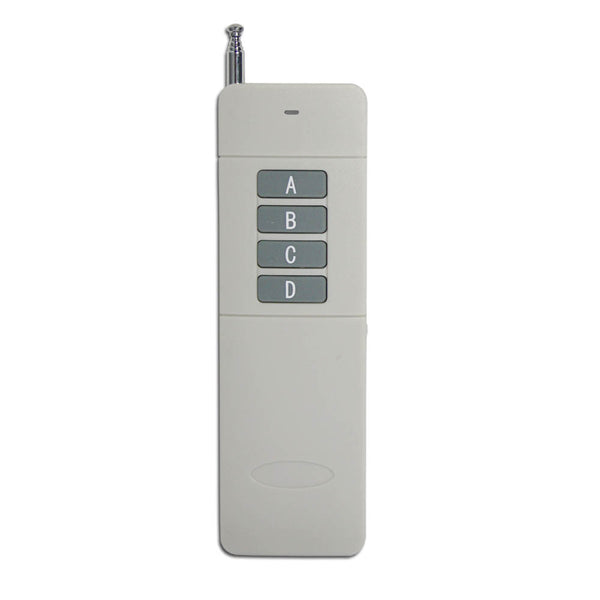

Dieser Empfänger funktioniert nur mit 5000 Meter Sendern, wie CC-4 (Reichweite von 5000 Metern / 15000 Fuß) oder CCW-4 (Wasserdicht, Reichweite von 5000 Metern / 15000 Fuß).
Parameter des Fernsteuerung / Sender:
Modell Nr: 0021062 (CC-4)
Kanal / Knopf: 4
Knopf Symbol: A, B, C, D

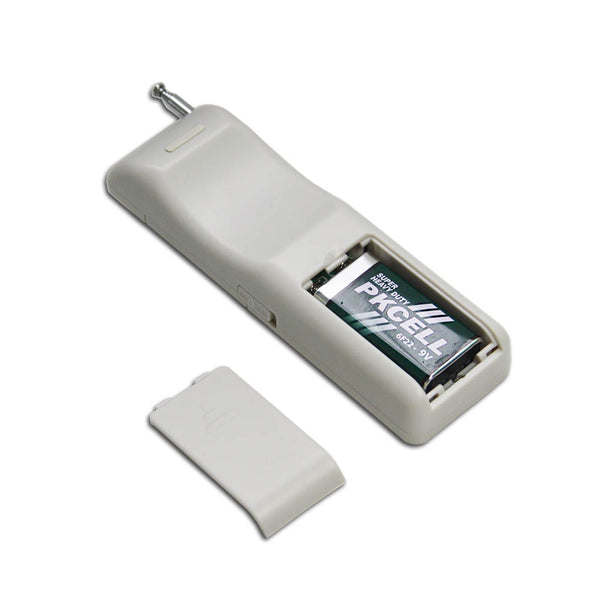

Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann für 12 Monate verwendet werden)
Statische Strom: 5 uA
Betriebsstrom: 65mA (wenn der Sender gerade ein Signal sendt.), 16mA (wenn der Sender gerade das Signal empfängt).
Betriebsfrequenz: 433.92Mhz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter / 15000 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 Zoll)
Arbeitsbereich:
Mit dem Sender (wie CC-4) bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung von DC 6V, 9V, 12V oder 24V Geräten verwendet werden. Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen. Und wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das erste Bit des DIP Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste C am Sender: Das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Drücken Sie die Taste C erneut: Das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken Sie die Taste D am Sender: Das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste D erneut: Das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet
2) Einstellung der Modus Momentan: Schalten Sie das erste an und das zweite Bit des DIP Schalter.
Der Betrieb des Momentan modus mit dem Sender CC-4:
Drücken und halten die Taste A am Sender: Das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B am Sender: Das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B los: Das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken und halten die Taste Cam Sender: Das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Lassen Sie die Taste C los: Das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken und halten die Taste D am Sender: Das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste D los: Das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter an.
Der Betrieb des Verriegelung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste C am Sender: Das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste D am Sender: Das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Verdrahtete Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Geräte, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Durch Low Pegel Signal:
Sie können anschließen die externen Geräte (mit niedrigem Ausgangspegel) an die Klemme "Signal 1", "Signal 2", "Signal 3", "Signal 4" und die Klemme " COM", dann verwenden Sie die externen Geräte zur Steuerung des Empfängers.
Wenn das externe Gerät das Low Level Signal an die Klemmen "Signal 1" und "COM " ausgibt, das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Wenn das externe Gerät anhält um das Signal auszugeben, das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Wenn das externe Gerät das Low Level Signal an die Klemmen "Signal 2" und "COM" ausgibt, das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Wenn das externe Gerät anhält um das Signal auszugeben, das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Wenn das externe Gerät das Low Level Signal an die Klemmen "Signal 3" und "COM" ausgibt, das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Wenn das externe Gerät anhält um das Signal auszugeben, das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Wenn das externe Gerät das Low Level Signal an die Klemmen "Signal 4" und "COM“ ausgibt, das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Wenn das externe Gerät anhält um das Signal auszugeben, das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
2) Durch NO/NC Kontakt
Sie können anschließen die Handschalter (mit NO/NC Kontakt) an die Klemmen "Signal 1", "Signal 2", "Signal 3", "Signal 4" und "COM", dann verwenden Sie die Handschalter zur Steuerung des Empfängers.
Wenn die Klemmen "Signal 1" und " COM" angeschlossen sind durch den Handschalter, das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Wenn die Klemmen "Signal 1" und "COM" getrennt sind durch den Handschalter, das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Wenn die Klemmen "Signal 2" und "COM"angeschlossen sind durch den Handschalter, das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Wenn die Klemmen "Signal 2" und "COM" getrennt sind durch den Handschalter, das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Wenn die Klemmen "Signal 3" und "COM" angeschlossen sind durch den Handschalter, das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Wenn die Klemmen "Signal 3" und "COM" getrennt sind durch den Handschalter, das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Wenn die Klemmen "Signal 4" und "COM"angeschlossen sind durch den Handschalter, das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Wenn die Klemmen "Signal 4" und "COM" getrennt sind durch den Handschalter, das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
Lieferumfang:
1 x Empfänger: S4PXW-DC-ANT3
1 x Fernsteuerung / Handsender: CC-4 oder CCW-4
1 x Bedienungsanleitung
Dieser 5000 Meter 4 Kanal DC stromversorgung eingang ausgang 30A Fernbedienung Funkschalter Set mit empfänger und handsender.
Dieses kit kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, usw. Es kann langstrecken Funksteuerung DC Geräte, wie Licht, Motor, Pumpe, Magnetventil, Ventilatoren, Schlösser, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
DC Stromversorgung Ausgang: Es kann 6V, 9V, 12V oder 24V Gleichstrom Geräte steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit verdrahteten Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers anschließen.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.
Parameter des Empfängers:
Modell Nr.: S4PXW-DC
Betriebsspannung: 6V DC (Modell S4PXW-DC06), oder 9±1V DC (Modell S4PXW-DC09), oder 12±1V DC (Modell S4PXW-DC12), oder 24±2V DC (Modell S4PXW-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 4 CH
DC Stromversorgung Ausgang: 6V DC (Modell S4PXW-DC06), oder 9V DC (Modell S4PXW-DC09), oder 12V DC (Modell S4PXW-DC12), oder 24V DC (Modell S4PXW-DC24)
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 Zoll)
Maße des Gehäuse: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 Zoll)
Passende Fernbedienungen:
Dieser Empfänger funktioniert nur mit 5000 Meter Sendern, wie CC-4 (Reichweite von 5000 Metern / 15000 Fuß) oder CCW-4 (Wasserdicht, Reichweite von 5000 Metern / 15000 Fuß).
Parameter des Fernsteuerung / Sender:
Modell Nr: 0021062 (CC-4)
Kanal / Knopf: 4
Knopf Symbol: A, B, C, D
Betriebsspannung: 9V (1 x 6F22-9V Batterie, kann für 12 Monate verwendet werden)
Statische Strom: 5 uA
Betriebsstrom: 65mA (wenn der Sender gerade ein Signal sendt.), 16mA (wenn der Sender gerade das Signal empfängt).
Betriebsfrequenz: 433.92Mhz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter / 15000 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 Zoll)
Arbeitsbereich:
Mit dem Sender (wie CC-4) bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung von DC 6V, 9V, 12V oder 24V Geräten verwendet werden. Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen. Und wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das erste Bit des DIP Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste C am Sender: Das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Drücken Sie die Taste C erneut: Das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken Sie die Taste D am Sender: Das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste D erneut: Das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet
2) Einstellung der Modus Momentan: Schalten Sie das erste an und das zweite Bit des DIP Schalter.
Der Betrieb des Momentan modus mit dem Sender CC-4:
Drücken und halten die Taste A am Sender: Das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B am Sender: Das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B los: Das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken und halten die Taste Cam Sender: Das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Lassen Sie die Taste C los: Das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken und halten die Taste D am Sender: Das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste D los: Das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter an.
Der Betrieb des Verriegelung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste C am Sender: Das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste D am Sender: Das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Verdrahtete Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Geräte, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Durch Low Pegel Signal:
Sie können anschließen die externen Geräte (mit niedrigem Ausgangspegel) an die Klemme "Signal 1", "Signal 2", "Signal 3", "Signal 4" und die Klemme " COM", dann verwenden Sie die externen Geräte zur Steuerung des Empfängers.
Wenn das externe Gerät das Low Level Signal an die Klemmen "Signal 1" und "COM " ausgibt, das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Wenn das externe Gerät anhält um das Signal auszugeben, das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Wenn das externe Gerät das Low Level Signal an die Klemmen "Signal 2" und "COM" ausgibt, das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Wenn das externe Gerät anhält um das Signal auszugeben, das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Wenn das externe Gerät das Low Level Signal an die Klemmen "Signal 3" und "COM" ausgibt, das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Wenn das externe Gerät anhält um das Signal auszugeben, das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Wenn das externe Gerät das Low Level Signal an die Klemmen "Signal 4" und "COM“ ausgibt, das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Wenn das externe Gerät anhält um das Signal auszugeben, das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
2) Durch NO/NC Kontakt
Sie können anschließen die Handschalter (mit NO/NC Kontakt) an die Klemmen "Signal 1", "Signal 2", "Signal 3", "Signal 4" und "COM", dann verwenden Sie die Handschalter zur Steuerung des Empfängers.
Wenn die Klemmen "Signal 1" und " COM" angeschlossen sind durch den Handschalter, das Klemme "OUT1" ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Wenn die Klemmen "Signal 1" und "COM" getrennt sind durch den Handschalter, das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Wenn die Klemmen "Signal 2" und "COM"angeschlossen sind durch den Handschalter, das Klemme "OUT2" ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Wenn die Klemmen "Signal 2" und "COM" getrennt sind durch den Handschalter, das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Wenn die Klemmen "Signal 3" und "COM" angeschlossen sind durch den Handschalter, das Klemme "OUT3" ausgang DC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Wenn die Klemmen "Signal 3" und "COM" getrennt sind durch den Handschalter, das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Wenn die Klemmen "Signal 4" und "COM"angeschlossen sind durch den Handschalter, das Klemme "OUT4" ausgang DC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Wenn die Klemmen "Signal 4" und "COM" getrennt sind durch den Handschalter, das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
Lieferumfang:
1 x Empfänger: S4PXW-DC-ANT3
1 x Fernsteuerung / Handsender: CC-4 oder CCW-4
1 x Bedienungsanleitung
