Lieferumfang:

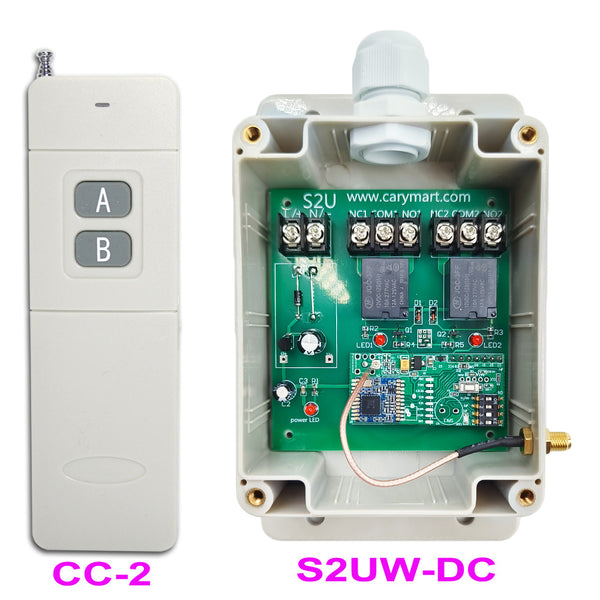

1 x Empfänger: S2UW-DC-ANT3
1 x Fernsteuerung (Handsender): CC-2 oder CCW-2
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die bidirektionale Kommunikation zu implementieren. Sein idealer Arbeitsabstand beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die Fernsteuerung und Fernkommunikation ist.
Anwendung:
Für Lange Reichweite Funksteuerung DC und AC Elektrische Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, Linearantrieb, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.
Parameter des Empfängers:
Modell : S2UW-DC-ANT3
Betriebsspannung: 6V DC (Modell S2UW-DC06), oder 9±1V DC (Modell S2UW-DC09), oder 12±1V DC (Modell S2UW-DC12), oder 24±2V DC (Modell S2UW-DC24)
Ausgangsart: Potentialfreier Ausgang (normalerweise geöffnet und normalerweise geschlossen)
Kanal: 2 Wege
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 10A pro Kanal
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 153 x 90 x 55 mm
Parameter des Fernsteuerung / Handsender:
Modell Nr: 0021061 (CC-2)
Kanal / Knopf: 2
Knopf Symbol: A, B
Betriebsspannung: 9V (1 x 6F22-9V Batterie)
Statische Strom: 5 uA
Betriebsstrom: 65mA (wenn der Sender gerade ein Signal sendt.), 16mA (wenn der Sender gerade das Signal empfängt).
Betriebsfrequenz: 433.92MHz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter / 15000 Fuß (theoretisch)
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienung oder Handsender:
Dieser Empfänger funktioniert nur mit 5000 Meter Handsender (Fernbedienung). Wie Modell CC-2 (Reichweite 5000 Meter / 15000 Fuß) und CCW-2 (Wasserdicht, Reichweite 5000 Meter / 15000 Fuß).
Super langer Arbeitsbereich:
Das Set hat eine maximale Reichweite von 5 km im einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung DC und AC Geräte verwendet werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen <COM> und <NO> sind normalerweise geöffnet; Die Klemmen <NC> und <COM> sind normalerweise geschlossen.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-2:
Drücken Sie die Taste A am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie erneut die Taste A: Das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Relais 2 im Empfänger wird aktiviert und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie erneut die Taste B: Das Relais 2 wird deaktiviert und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Der Betrieb des Momentan modus mit dem Sender CC-2:
Drücken und halten Sie die Taste A am Sender: Das Relais 1 im Empänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten Sie die Taste B am Sender: Das Relais 2 im Empänger wird aktiviert und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B los: Das Relais 2 wird deaktiviert und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Der Betrieb des Verriegelung modus mit dem Sender CC-2:
Drücken Sie die Taste A am Sender: Das Relais 1 im Empfänger wird aktiviert und die angeschlossene Lampe 1 wird eingeschaltet; das Relais 2 wird deaktiviert und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Relais 2 im Empfänger wird aktiviert und die angeschlossene Lampe 2 wird eingeschaltet; das Relais 1 wird deaktiviert und die angeschlossene Lampe 1 wird ausgeschaltet.
