15000 Fuß 4 Kanal DC 8~80V Funkschalter mit Fernbedienung (Modell: 0020224)

Normaler Preis €119,00

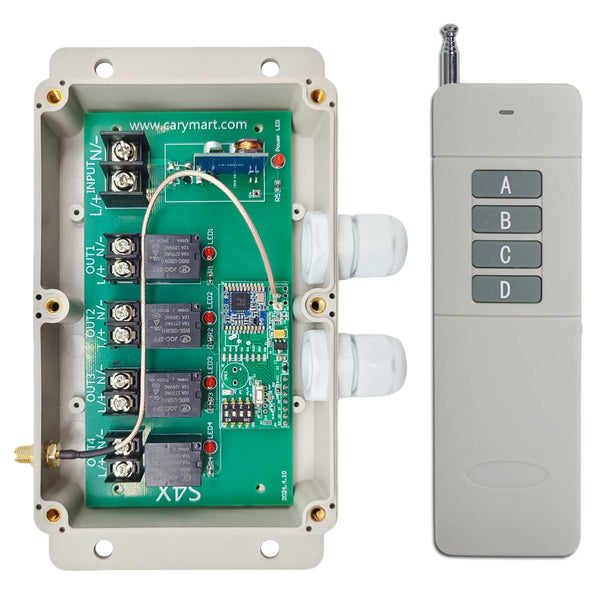

eferumfang:
1 x Empfänger: S4XW-DC-ANT3
1 x Fernsteuerung (Handsender): CC-4
1 x Bedienungsanleitung

Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die bidirektionale Kommunikation zu implementieren. Sein idealer Arbeitsabstand beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die Fernsteuerung und Fernkommunikation ist.

Anwendung:
Dieser 5000 Meter 4 Kanal DC stromversorgung eingang ausgang 10A Fernbedienung Funkschalter Set mit empfänger und handsender.
Dieses kit kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, usw. Es kann langstrecken Funksteuerung DC Geräte, wie Licht, Motor, Pumpe, Magnetventil, Ventilatoren, Schlösser, usw.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Super langer Arbeitsbereich: Mit dem Sender bilden einen ein kompletten Set, der maximale Arbeitsabstand darf 5000 Meter betragen im Freifeld sein.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 8~80V.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 8~80 V Gleichstrom steuern.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.

Parameter des Empfängers:
Modell : S4XW-DC-ANT3
Betriebsspannung: 8~80 VDC
Ausgangsart: 8~80 VDC wie eingangsspannung
Kanal: 4 CH
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433.92 MHz
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 140 x 73 x 18mm
Maße des Gehäuse: 192 x 100 x 45mm

Parameter des Fernsteuerung / Sender:
Modell Nr: 0021062 (CC-4)
Kanal / Knopf: 4
Knopf Symbol: A, B, C, D
Betriebsspannung: 9V (1 x 6F22-9V Batterie)
Statische Strom: 5 uA
Betriebsstrom: 65mA (wenn der Sender gerade ein Signal sendt.), 16mA (wenn der Sender gerade das Signal empfängt).
Betriebsfrequenz: 433.92Mhz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter / 15000 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 Zoll)

Passende Fernbedienungen:
Dieser Empfänger nur für unseren 5000 Meter Handsender oder Fernbedienung, wie CC-4 (Reichweite von 5000 Metern / 15000 Fuß) oder CCW-4 (Wasserdicht, Reichweite von 5000 Metern / 15000 Fuß).

Super langer Arbeitsbereich:
Der Empfänger und der Sender bilden einen kompletten Kit, der maximale Arbeitsabstand kann 15000 Fuß oder 5000 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

Verwendung:
Der Empfänger kann Gleichstrom Geräte mit einer Spannung im Bereich von 8–80 V Gleichstrom steuern.

Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Klemme gibt DC Strom aus, das Licht 1 ist an.
Drücken Sie die Taste A noch einmal: Klemme stoppt die Ausgabe, das Licht 1 ist aus.
Drücken Sie die Taste B am Sender: Klemme gibt DC Strom aus, das Licht 2 ist an.
Drücken Sie die Taste B noch einmal: Klemme stoppt die Ausgabe, das Licht 2 ist aus.
Drücken Sie die Taste C am Sender: Klemme gibt DC Strom aus, das Licht 3 ist an.
Drücken Sie die Taste C noch einmal: Klemme stoppt die Ausgabe, das Licht 3 ist aus.
Drücken Sie die Taste D am Sender: Klemme gibt DC Strom aus, das Licht 4 ist an.
Drücken Sie die Taste D noch einmal: Klemme stoppt die Ausgabe, das Licht 4 ist aus.

2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Der Betrieb des Momentan modus mit dem Sender CC-4:
Drücken und halten Sie die Taste A am Sender: Klemme gibt DC Strom aus, das Licht 1 ist an.
Geben den Knopf frei: Klemme stoppt die Ausgabe, das Licht 1 ist aus.
Drücken und halten Sie die Taste B am Sender: Klemme gibt DC Strom aus, das Licht 2 ist an.
Geben den Knopf frei: Klemme stoppt die Ausgabe, das Licht 2 ist aus.
Drücken und halten Sie die Taste C am Sender: Klemme gibt DC Strom aus, das Licht 3 ist an.
Geben den Knopf frei: Klemme stoppt die Ausgabe, das Licht 3 ist aus.
Drücken und halten Sie die Taste D am Sender: Klemme gibt DC Strom aus, das Licht 4 ist an.
Geben den Knopf frei: Klemme stoppt die Ausgabe, das Licht 4 ist aus.

3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Der Betrieb des Verriegelung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Klemme gibt DC Strom aus, das Licht 1 ist an. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind aus.
Drücken Sie die Taste B am Sender: Klemme gibt DC Strom aus, das Licht 2 ist an. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind aus.
Drücken Sie die Taste C am Sender: Klemme gibt DC Strom aus, das Licht 3 ist an. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind aus.
Drücken Sie die Taste D am Sender: Klemme gibt DC Strom aus, das Licht 4 ist an. Andere 3 Klemmen stoppen die Ausgabe, andere 3 Lampe sind aus.
