Einführung:

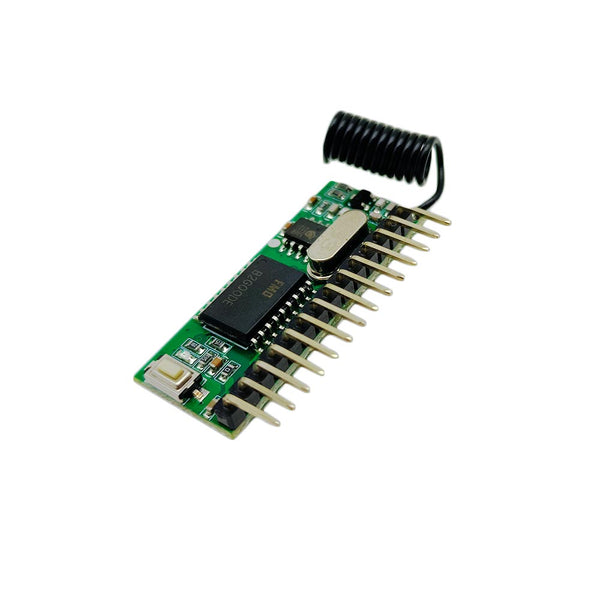

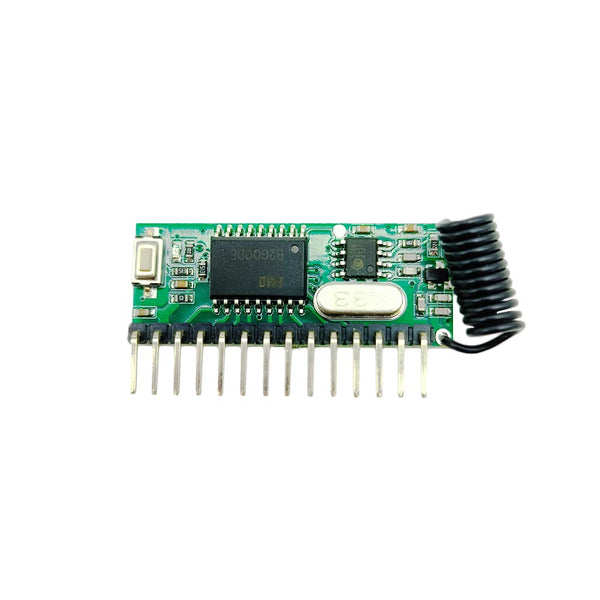

Dieses Superheterodyn-Dekodierungsmodul ist ein leistungsstarkes drahtloses HF-Empfängermodul. Es verwendet einen drahtlosen RF-Empfangschip einer europäischen Marke in Industriequalität, verfügt über eine hohe Empfangsempfindlichkeit und eine starke Entstörungsfähigkeit. Es verfügt über 12 Mikrocontroller-dekodierte High-Level Ausgang in Industriequalität. Es bietet gute Vertraulichkeit, starke Kompatibilität, große Speicherkapazität und kann etwa 10 Fernbedienungen mit unterschiedlichen Codes speichern.
Anwendung:
Dieses drahtlose RF-Empfängermodul kann direkt auf verschiedene drahtlose Produkte angewendet werden. Zum Beispiel Fernbedienungen, Überwachung, Smart Home, Fernbedienungsschalter, Fernbedienungsleuchten, Fernbedienungsspielzeug, Diebstahlwarnanlagen, Garagentore, Rollläden, Straßenschranken, versenkbare Türen und so weiter.
Kennzeichen:

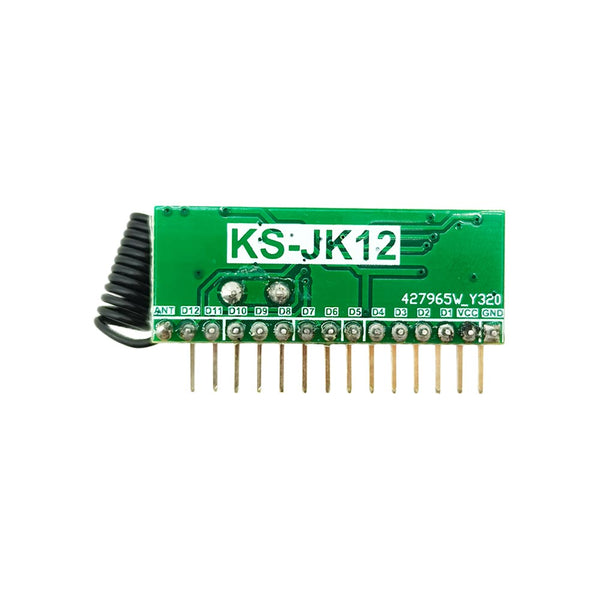

Modell: 0020245
Typ: Empfängermodul mit Dekodierung
Modulationsmethode: Amplitudenmodulation (ASK oder OOK)
Betriebsspannung: 5V DC
Dekodiernungsausgabe: 5V DC Hochpegelausgang
Statische Strom: ≤7mA
Betriebsstrom: 5 ~ 8 mA
Mit 12 Dekodierungsausgängen
12 verschiedene Steuermodi: Selbstsichernd, Momentan, Verriegelung und 9 gemischte Modi
Arbeitsfrequenz: 433MHz
Empfängerempfindlichkeit: -114 dBm
Betriebstemperatur: -20°C bis +70°C

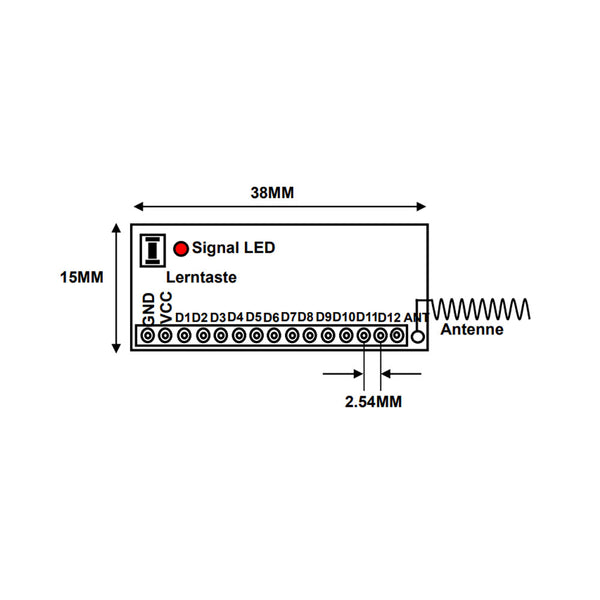

Größe: 38 x 15 x 5 mm
Geeignete Fernbedienung (Handsender)
Dieser Empfängermodul kann mit verschiedene Fernbedienung oder Handsender, wie Modell CV-12 (Lange Reichweite 500 Meter/1500 Fuß) und CB-12 (Lange Reichweite 1000 Meter/3000 Fuß).
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Momentan (Kanäle 1~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 1 am Sender.
2) Einstellung der Modus Verriegelung (Kanäle 1~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 2 am Sender.
3) Einstellung der Modus Selbstsichernd (Kanäle 1~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 3 am Sender.
4) Einstellung der Modus Selbstsichernd (Kanäle 1~6) + Momentan (Kanäle 7~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 4 am Sender.
5) Einstellung der Modus Verriegelung (Kanäle 1~6) + Momentan (Kanäle 7~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 5 am Sender.
6) Einstellung der Modus Verriegelung (Kanäle 1~6) + Selbstsichernd (Kanäle 7~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 6 am Sender.
7) Einstellung der Modus Verriegelung (Kanäle 1~3) + Verriegelung (Kanäle 4~6) + Verriegelung (Kanäle 7~9) + Verriegelung (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 7 am Sender.
8) Einstellung der Modus Verriegelung (Kanäle 1~4) + Verriegelung (Kanäle 5~8) + Verriegelung (Kanäle 9~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 8 am Sender.
9) Einstellung der Modus Momentan (Kanäle 1~3) + Verriegelung (Kanäle 4~6) + Verriegelung (Kanäle 7~9) + Selbstsichernd (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 9 am Sender.
10) Einstellung der Modus Momentan (Kanäle 1~3) + Verriegelung (Kanäle 4~6) + Momentan (Kanäle 7~9) + Verriegelung (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 10 am Sender.
11) Einstellung der Modus Momentan (Kanäle 1~9) + Verriegelung (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 11 am Sender.
12) Einstellung der Modus Momentan (Kanäle 1~9) + Selbstsichernd (Kanäle 10~12): Wenn der Empfängermodul im Stand des Lernstatus ist, drücken Sie die Taste 12 am Sender.
So koppeln Sie den Sender mit dem Empfängermodul:
1) Drücken Sie die Lerntaste im Empfängermodul, die Signal LED im Empfängermodul leuchtet, dies bedeutet der Empfängermodulgibt den Lernstatus ein.
2) Drücken Sie die entsprechende Taste am Sender entsprechend dem von Ihnen benötigten Arbeitsmodus, wenn die Signal LED einmal blinkt und dann erlischt, dies bedeutet dass das Lernen erfolgreich ist.
3) Der Empfängermodul kann 10 Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfängermodul:
Drücken und halten Sie die Lerntaste im Empfängermodul für 8 Sekunden, die Signal LED blinkt schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
