Lieferumfang:

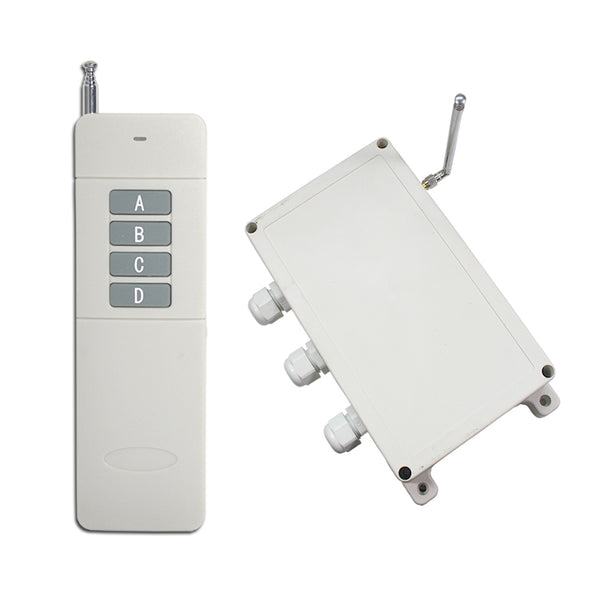

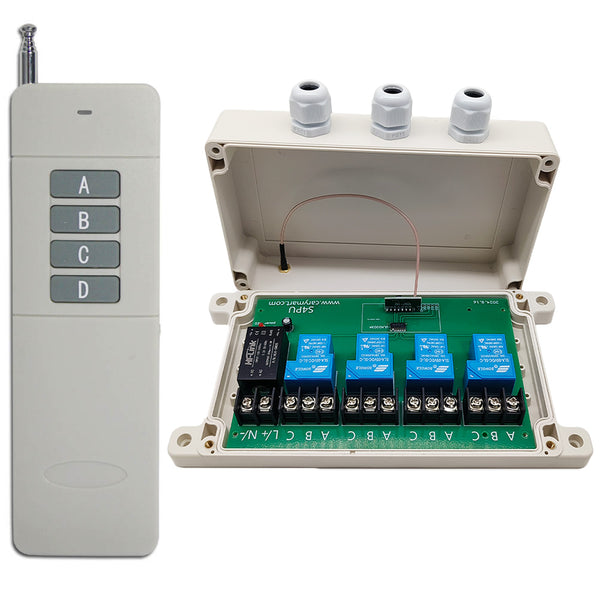

1 x Empfänger: S4PU-AC-ANT3
1 x Handsender: CB-4
1 x Bedienungsanleitung
Anwendung:
Dieser Wechselstrom 230V Fernbedienung Funkschalter Set, mit 4 kanal 30A relais ausgang funk empfänger, und 1000 Meter handsender.
Es kann lange reichweite funksteuerung DC oder AC Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Lüfter, Magnetventile, elektronisch gesteuerte Schlösser, usw.
Merkmal:
Funksteuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 100V~240V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell Nr.: S4PU-AC-ANT3
Betriebsspannung: AC100~240V (110V/120V/220V/240V)
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Kanal: 4 Kanäle
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Statische Strom: ≤6mA
Maximaler Laststrom des Relais pro Kanal: 30A
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433.92 MHz
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 Zoll)
Maße des Gehäuse: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 Zoll)
Parameter des Fernsteuerung / Handsender:
Modell Nr: 0021026 (CB-4)
Kanal / Knopf: 4
Knopf Symbol: A, B, C, D
Betriebsspannung: 9V (1 x 6F22-9V Batterie)
Betriebsstrom: 30mA
Betriebsfrequenz: 433.92MHz
Modulations Modus: ASK
Sendeentfernung: 1000 Meter / 3000 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 Zoll)
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-4 (100 Meter), CP-4 (500 Meter), CD-4 (Industriell, Wasserdicht, 1000 Meter), oder CB-4 (1000 Meter).
Arbeitsentfernung:
Mit dem Fernbedienung wie CB-4 kann die Reichweite max. 2000 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater.
Benutzung:
Der Empfänger kann DC 0~28V und AC 110~240V Geräte steuern.

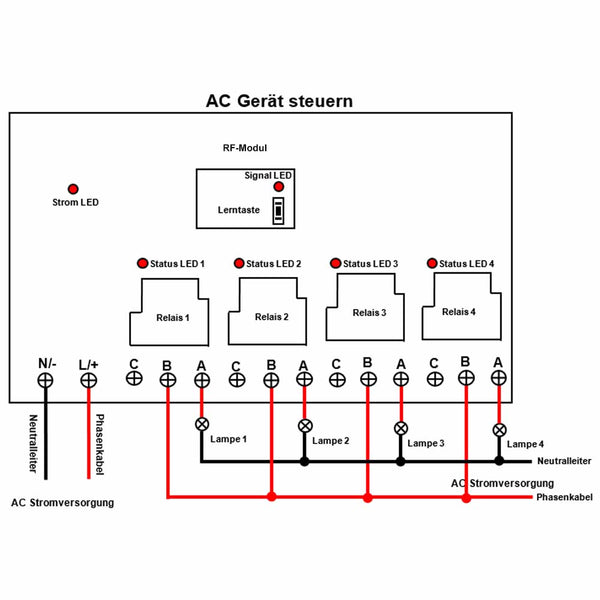

Achtung: Diese Empfänger ist Relaisausgang Typ, keinen DC/AC Spannungsausgang. Ausgangszustand von Relaisausgangsklemmen: Die Terminals A und B sind normalerweise geöffnet; Die Terminals A und C sind normalerweise geschloßen.
Einstellen verschiedene Kontrolle Modus:
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CB-4:
Drücken und halten die Taste A am handsender: Relais 1 am empfänger ist aktiviert, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A am handsender los: Relais 1 am empfänger ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B am handsender: Relais 2 am empfänger ist aktiviert, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B am handsender los: Relais 2 am empfänger ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken und halten die Taste C am handsender: Relais 3 am empfänger ist aktiviert, und die angeschlossene Lampe 3 wird eingeschaltet.
Lassen Sie die Taste C am handsender los: Relais 3 am empfänger ist deaktiviert, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken und halten die Taste D am handsender: Relais 4 am empfänger ist aktiviert, und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste D am handsender los: Relais 4 am empfänger ist deaktiviert, und die angeschlossene Lampe 4 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CB-4:
Drücken Sie die Taste A am handsender: Relais 1 am empfänger ist aktiviert, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A am handsender noch einmal: Relais 1 am empfänger ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am handsender: Relais 2 am empfänger ist aktiviert, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B am handsender noch einmal: Relais 2 am empfänger ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste C am handsender: Relais 3 am empfänger ist aktiviert, und die angeschlossene Lampe 3 wird eingeschaltet.
Drücken Sie die Taste C am handsender noch einmal: Relais 3 am empfänger ist deaktiviert, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken Sie die Taste D am handsender: Relais 4 am empfänger ist aktiviert, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste D am handsender noch einmal: Relais 4 am empfänger ist deaktiviert, und die angeschlossene Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CB-4:
Drücken Sie die Taste A am handsender: Relais 1 am empfänger ist aktiviert, und die angeschlossene Lampe 1 wird eingeschaltet; Die anderen 3 Relais am empfänger sind deaktiviert und die angeschlossenen 3 lampen sind ausgeschaltet.
Drücken Sie die Taste B am handsender: Relais 2 am empfänger ist aktiviert, und die angeschlossene Lampe 2 wird eingeschaltet; Die anderen 3 Relais am empfänger sind deaktiviert und die angeschlossenen 3 lampen sind ausgeschaltet.
Drücken Sie die Taste C am handsender: Relais 3 am empfänger ist aktiviert, und die angeschlossene Lampe 3 wird eingeschaltet; Die anderen 3 Relais am empfänger sind deaktiviert und die angeschlossenen 3 lampen sind ausgeschaltet.
Drücken Sie die Taste D am handsender: Relais 4 am empfänger ist aktiviert, und die angeschlossene Lampe 4 wird eingeschaltet; Die anderen 3 Relais am empfänger sind deaktiviert und die angeschlossenen 3 lampen sind ausgeschaltet.
4) Einstellung der Modus Momentan (Kanäle 1~2) + Selbstsichernd (Kanäle 3~4): Drücken Sie die Lerntaste im Empfänger 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.
