Lieferung:

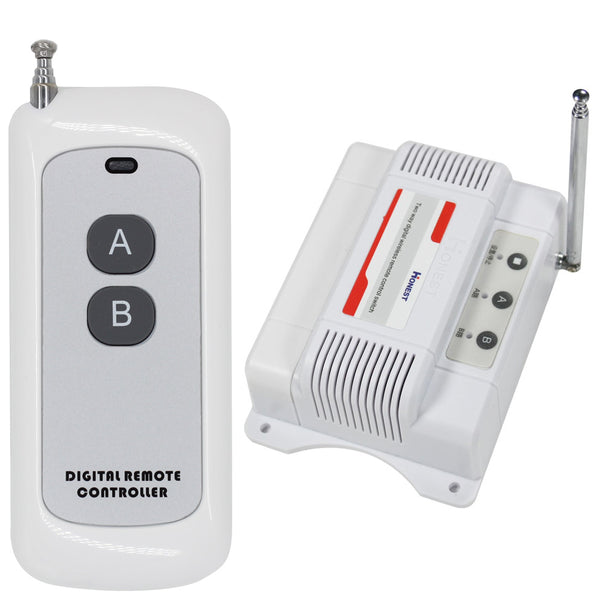

1 x Empfänger (Funkschalter): S2U-AC380
1 x Fernsteuerung (Handsender): CP-2
1 x Bedienungsanleitung
Anwendung:
Für Lange Reichweite Funksteuerung AC DC Geräte, wie Lichter, Lampe, LED-Beleuchtung, Motore, Pumpe, Magnetventile, Ventilatore, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 75~400V, unterstützung AC 110V, AC 120V, AC 220V, AC 240V, AC 380V.
Relaisausgang: Der funk empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Der AusgangsKlemmen ist normalerweise geöffnet und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Mit 3 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Empfänger Parameter:
Modell Nr. S2U-AC380
Stromversorgung (Betriebsspannung): AC 75~400V (110V/120V/220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet)
Kanal: 2 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A / jeder Kanal
Betriebsfrequenz: 433MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20 ° C bis +70 ° C
Maße des Gehäuse: 115 x 78 x 40 mm
Sender Parameter:
Modell Nr.: 0021011 (CP-2)
Kanal/Knopf: 2
Symbol des Knopfs: A, B
Betriebsspannung: 12V (1 x 23A-12V Batterie)
Betriebsstrom: 8mA
Betriebsfrequenz: 433MHz
Enkodierung Chip: SCT2260
Enkodierung Typ: Festcode
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 90 x 40 x 16 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CP-2 (500 Meter), CD-2 (Industrielle, Wasserdichte, 1000 Meter), und CB-3 (1000 Meter).
Arbeitsbereich:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-2 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 500 Meter erreichen. Wenn es und der Sender CD-2 oder CB-3 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 100~450 VAC Geräte verwendet werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen sind normalerweise geöffnet.
Es kann direkt in einphasigen Geräten und Gleichstromgeräten verwendet werden.
Es kann nicht direkt mit Drehstromgeräten verwendet werden; es muss in Verbindung mit einem Wechselstromschütz eingesetzt werden.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste A oder 1 der Handsender CP-2, CD-2, oder CB-3.
Der Betrieb des Selbsthemmung modus mit dem Handsender CP-2, CD-2, oder CB-3:
Drücken Sie die Taste A oder 1 am Handsender oder die Taste A am Empfänger: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Drücken Sie erneut die Taste A oder 1 am Handsender oder die Taste A am Empfänger: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste B oder 2 am Handsender oder die Taste B am Empfänger: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Drücken Sie erneut die Taste B oder 2 am Handsender oder die Taste B am Empfänger: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
2) Einstellung der Modus Momentan: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste B oder 2 der Handsender CP-2, CD-2, oder CB-3.
Der Betrieb des Momentan modus mit dem Handsender CP-2, CD-2, oder CB-3:
Drücken und halten die Taste A oder 1 am Handsender oder die Taste A am Empfänger: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Lassen Sie die Taste A oder 1 am Handsender oder die Taste A am Empfänger los: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken und halten die Taste B oder 2 am Handsender oder die Taste B am Empfänger: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Lassen Sie die Taste B oder 2 am Handsender oder die Taste B am Empfänger los: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
3) Einstellung der Modus Verriegelung: Wenn der Empfänger im Status von ABLERNEN bleibt, drücken Sie Taste C der Handsender CB-3.
Der Betrieb des Verriegelung modus mit dem Handsender CB-3:
Drücken Sie die Taste A am Handsender oder die Taste A am Empfänger: Relais 1 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 1 beginnt zu funktionieren.
Drücken Sie die Taste C am Handsender oder die Taste ■ am Empfänger: Das Relais 1 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste B am Handsender oder die Taste B des Empfänger: Relais 2 am Empfänger wird aktiviert, und das entsprechende angeschlossene Gerät 2 beginnt zu funktionieren.
Drücken Sie die Taste C am Handsender oder die Taste ■ des Empfänger: Das Relais 2 am Empfänger ist deaktiviert, und das entsprechende angeschlossene Gerät 2 funktioniert nicht mehr.
