Hinweis: Dieses Produkt enthält keine Fernbedienung(Handsender). Wenn Sie es benötigen, klicken Sie bitte auf den entsprechenden Fernbedienungslink in der Beschreibung unten, um zur Fernbedienungsseite zum Kauf zu gelangen.
Lieferumfang:

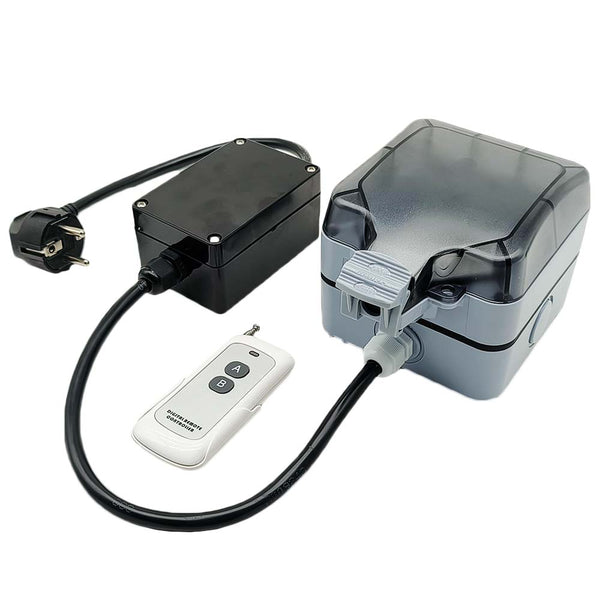

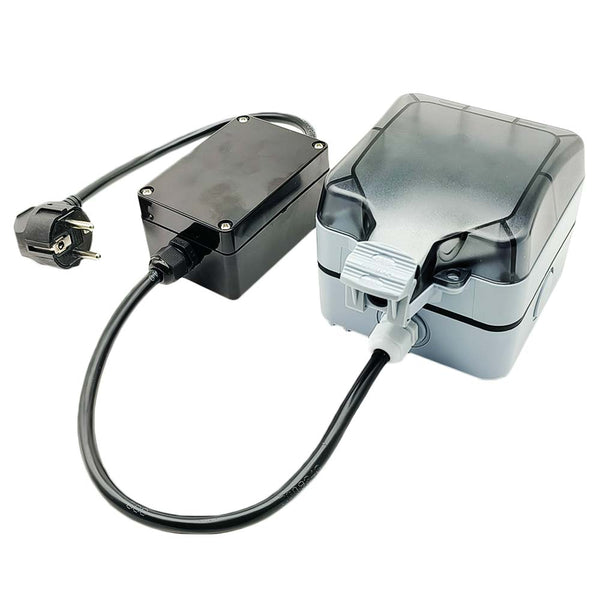

1 x IP66 Wasserdicht EU Außensteckdose mit Funkschalter und Stecker: S1PX-EU-WP2-AC230
1 x Bedienungsanleitung
Anwendung:
Dieser 230V 16A IP66 Wasserdicht EU Außensteckdose mit 1-Kanal-Wechselstrom-Eingangs- und Ausgangs-Funkschalter, und Stecker. Für Gärten, Fassaden, Badezimmer, Küchen, Keller, Waschküchen, Garagen und Werkstätten.
Für Lange Reichweite Funksteuerung Verschiedener AC elektrischer Geräte, wie LED-Beleuchtung, Lichter, Motoren, Ventilatoren, Magnetventile, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren
Wasserdicht: Der Schalter hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.

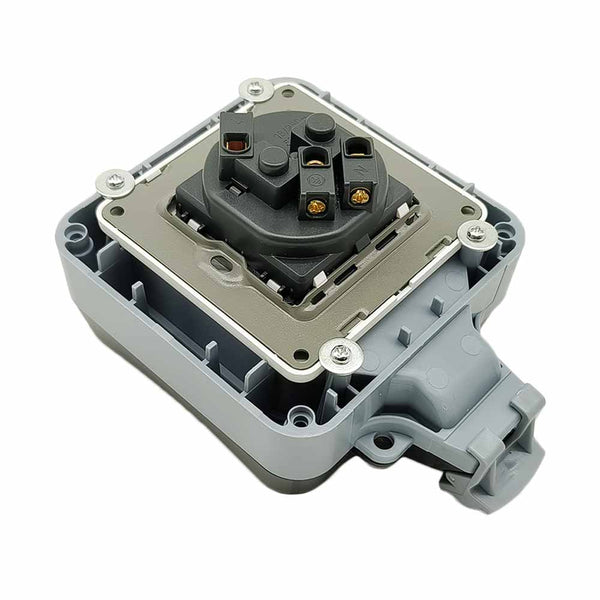

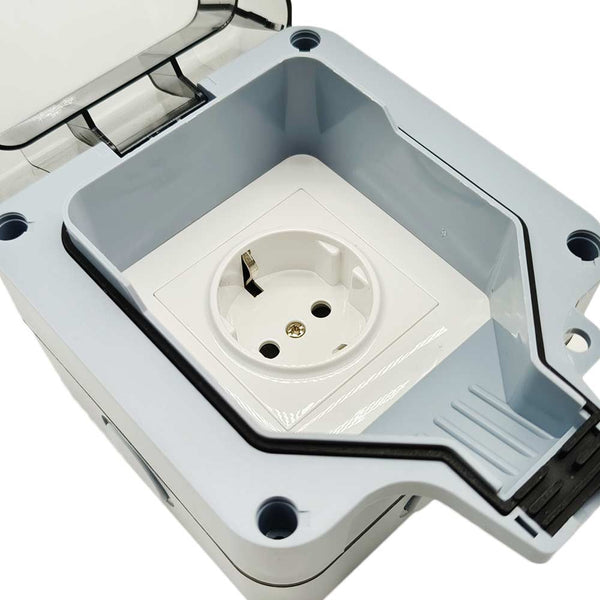

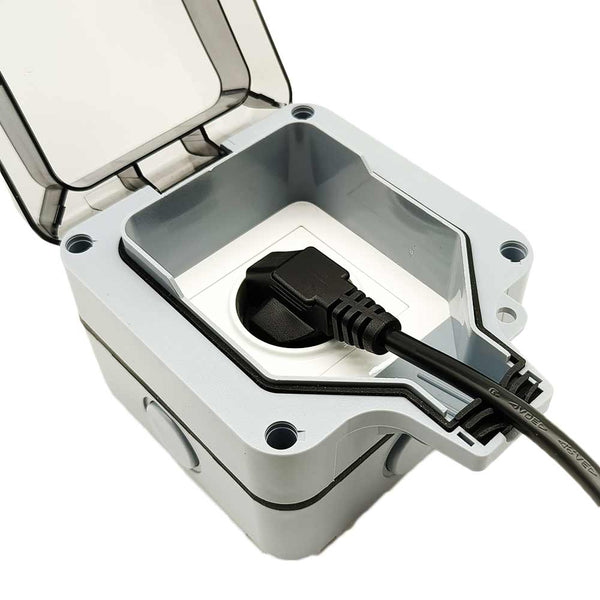

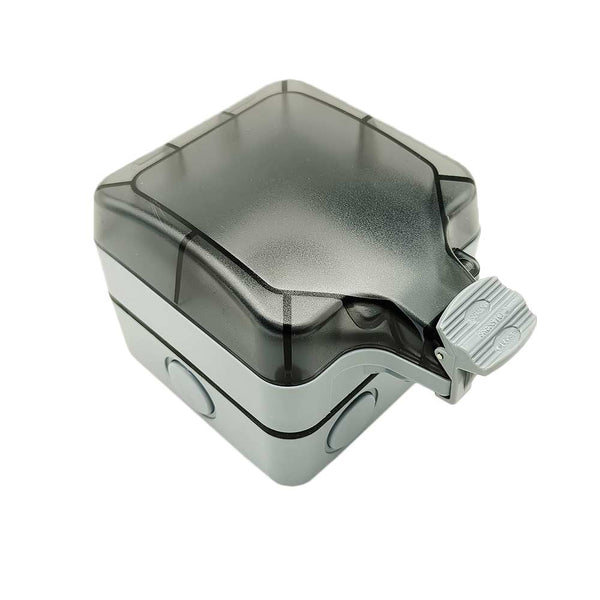

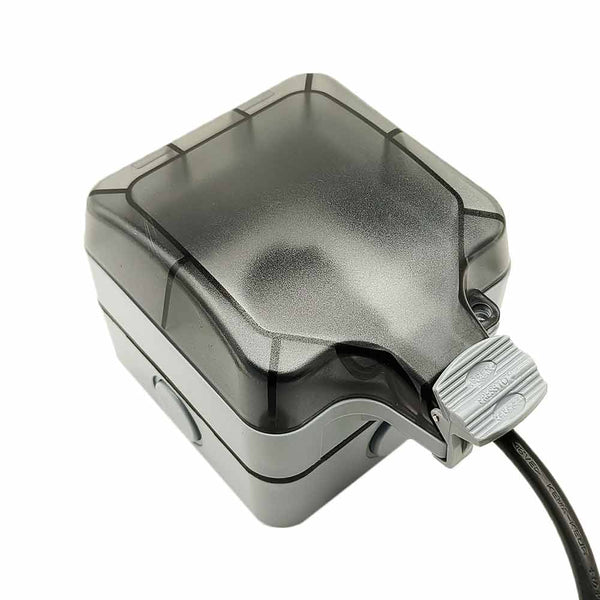

Abgedecktes Design: Die wasserdichte Außensteckdose verfügt über ein abgedecktes Design, das das Eindringen von Staub und Fremdkörpern in die Steckdose wirksam verhindert, den Innenraum sauber hält und die Lebensdauer verlängert.
Universaleingang: Unterstützung AC 110V~240V
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
Hohe Leistung: Es kann bei maximalem Strom 16A
Der Sender / die Fernbedienung kann den Funkschalter steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Ein oder einige Sender / Fernbedienungen können einen oder einige Funkschalter steuern gleichzeitig.
Es können zwei oder mehr Funkschalter verwendet werden in der gleichen Gegend.
Parameter der IP66 Wasserdicht EU Außensteckdose mit Funkschalter und Stecker:
Modell: S1PX-EU-WP2-AC230
Mit Europäische Standard Stecker und IP66 Wasserdichte Steckdose.
IP-Schutzart von Steckdose: IP66
Kabelstandard: drei Adern, 1,5 Quadratmillimeter
Eingang/Ausgang: AC110~240V (110V/120V/220V/240V)
Ruhestrom: ≤6mA
Maximaler Laststrom des Steckdose: 16A
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebsfrequenz: 433MHz

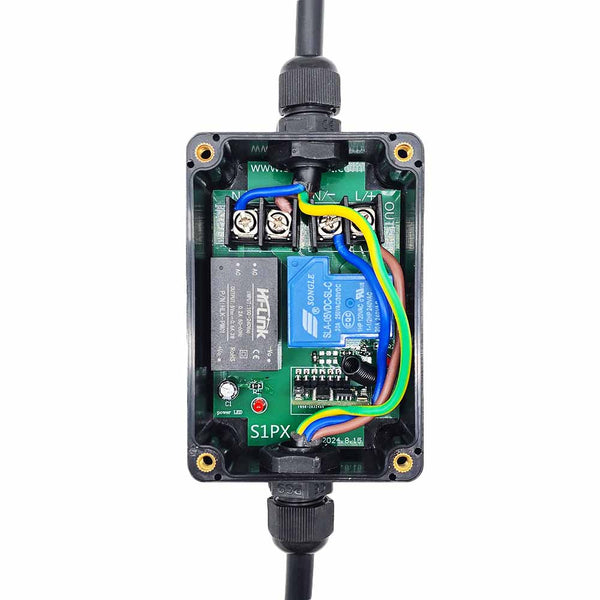

Maße der PCB: 90 x 59 x 18 mm

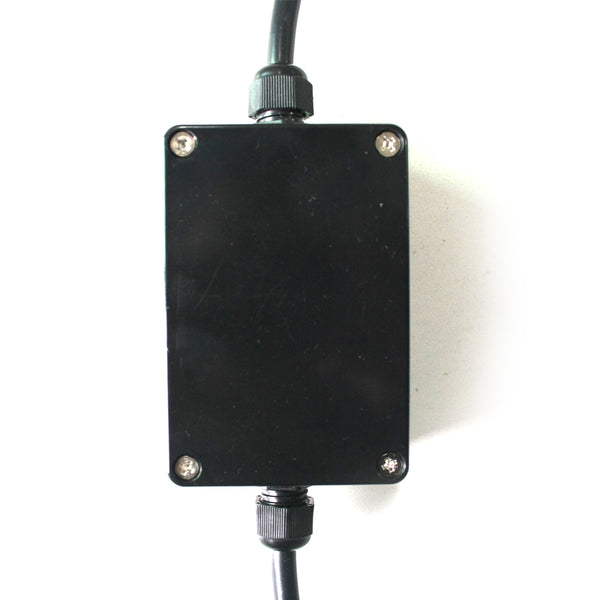

Maße Funkschaltergehäuse: 100 x 68 x 50 mm

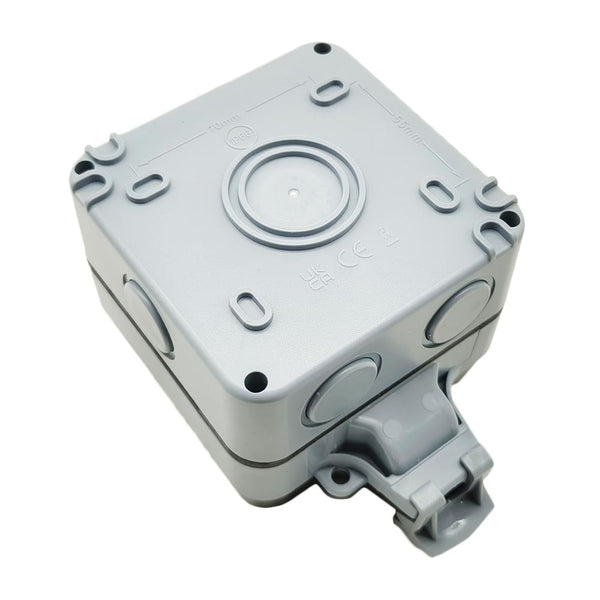

Maße der Steckdose: 110 x 110 x 96 mm

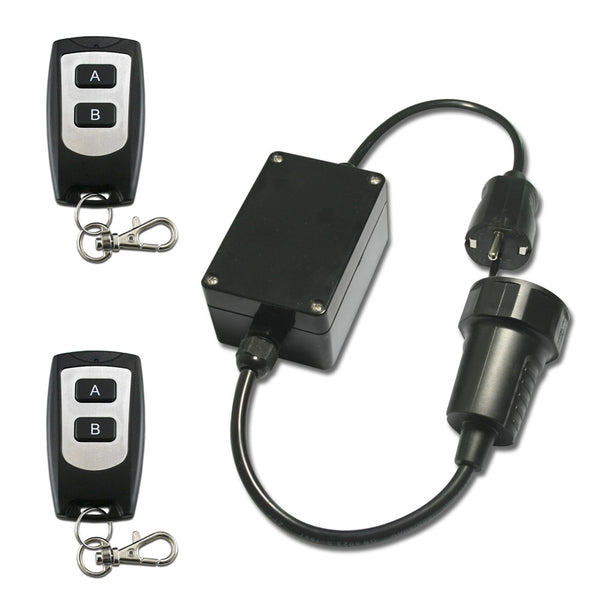

Passende Funk Handsender:
Der Empfänger kann verschiedene Modelle Funk Handsender zusammen arbeiten. wie Modell C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industrielle, 1000 Meter), und CB-2 (1000 Meter).
Distanz nutzen Reichweite:
Mit dem Sender von Model CP-2 kann die Reichweite 500 Meter im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500 Meter.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die Antenne am Funkempfänger aus, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-2 oder CD-2.
Verwendung:
Der Funkschalter kann zur Steuerung von AC 110~240V (110V/120V/220V/240V) Geräten verwendet werden.
Verdrahtung:
1. Stecken Sie den Netzstecker des gesteuerten Geräts in die mit dem Funkschalter verbundene Steckdose.
2. Stecken Sie den am Funkschalter angeschlossenen Stecker in die AC 230V-Stromversorgung.
Einstellung verschiedene Kontrolle Modus
1) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CP-2:
Drücken Sie den Taste A des handsender: Steckdose gibt AC Strom aus, und das an die Steckdose angeschlossene Gerät funktioniert.
Drücken Sie den Taste B des handsender: Steckdose stoppt den Ausgang, und das an die Steckdose angeschlossene Gerät funktioniert nicht mehr.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CP-2:
Drücken Sie den Taste A des handsender: Steckdose gibt AC Strom aus, und das an die Steckdose angeschlossene Gerät funktioniert.
Drücken Sie den Taste A noch einmal: Steckdose stoppt den Ausgang, und das an die Steckdose angeschlossene Gerät funktioniert nicht mehr.
3) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CP-2:
Drücken und halten Sie den Taste A des handsender:Steckdose gibt AC Strom aus, und das an die Steckdose angeschlossene Gerät funktioniert.
Lassen Sie den Taste A frei: Steckdose stoppt den Ausgang, und das an die Steckdose angeschlossene Gerät funktioniert nicht mehr.
So koppeln Sie den Fernbedienung mit dem Empfänger:
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
