Lieferumfang:
1 x Empfänger: S2PX-DC-ANT3
1 x Fernsteuerung (Handsender): CB-2 oder CB-3
1 x Bedienungsanleitung
Anwendung:
Es kann langstrecken funksteuerung DC Elektrische Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

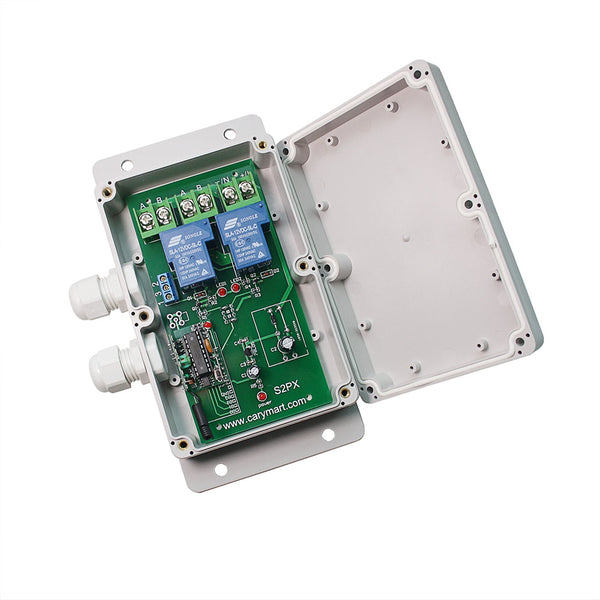

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 10~80V.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 10~80 V Gleichstrom steuern.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:

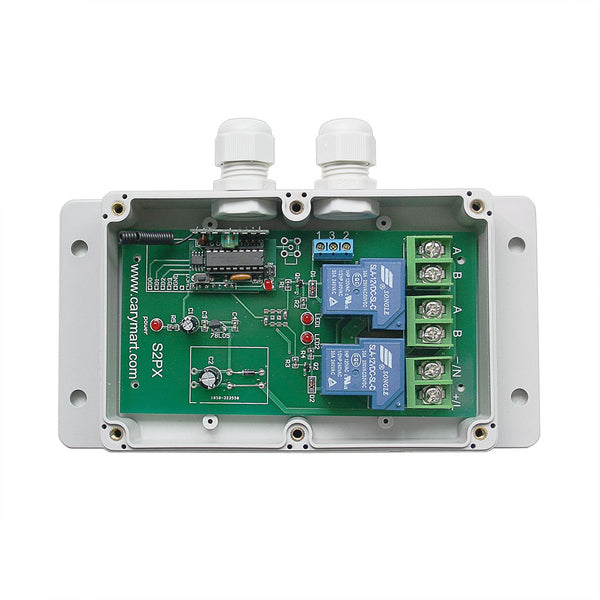

Modell: S2PX-DC-ANT3
Betriebsspannung: 10~80V DC
Ausgangsart: 10~80 VDC wie eingangsspannung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 30A / Kanal
Kanal: 2-Wege
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433.92 MHz
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuse: 153 x 90 x 55 mm
Parameter des Handsender:
Modell Nr.: 0021024 (CB-2) / 0021025 (CB-3)
Kanal/Taste: 2 (CB-2) / 3 (CB-3)
Symbol des Taste: A, B (CB-2) / A, B, C (CB-3)
Betriebsspannung: 9V (1 x 6F22-9V Batterie)
Betriebsstrom: 30mA
Betriebsfrequenz: 433.92MHz
Modulations Modus: ASK
Sendeentfernung: 1000 Meter / 3000 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienung(Handsender):
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger Selbstsichernd oder Momentan Modus einstellen, brauchen Sie einen Sender mit zwei Tasten, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industrielle, Wasserdichte, 1000 Meter), und CB-2 (1000 Meter).
Wenn Sie den Empfänger Verriegelung Modus einstellen, brauchen Sie einen Sender mit drei Tasten, wie C-3 (100 Meter), und CB-3 (1000 Meter).
Arbeitsentfernung:
Mit dem Fernbedienung wie CB-2 oder CB-3 kann die Reichweite max. 2000 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater.
Verwendung:
Der Empfänger kann Gleichstrom Geräte mit einer Spannung im Bereich von 10–80 V Gleichstrom steuern.
Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Eingangsklemme "L/+" des Empfänger;
2) Verbinden Sie den Minuspol der DC Stromversorgung an Eingangsklemme "N/-" des Empfänger;
3) Verbinden Sie den Pluspol der DC Geräte an Ausgangsklemme "L/+" des Empfänger;
4) Verbinden Sie den Minuspol der DC Geräte an Ausgangsklemme "N/-" des Empfänger.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CB-2:
Drücken und halten die Taste A des Handsender: Das Ausgang Klemmen "Output 1" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A des Handsender los: Das Ausgang Klemmen "Output 1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B des Handsender: Das Ausgang Klemmen "Output 2" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B des Handsender los: Das Ausgang Klemmen "Output 2" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CB-2:
Drücken Sie die Taste A des Handsender: Das Ausgang Klemmen "Output 1" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A des Handsender erneut: Das Ausgang Klemmen "Output 1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B des Handsender: Das Ausgang Klemmen "Output 2" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B des Handsender erneut: Das Ausgang Klemmen "Output 2" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CB-3:
Drücken Sie die Taste A des Handsender: Das Ausgang Klemmen "Output 1" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet; Das Ausgang Klemmen "Output 2" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste B des Handsender: Das Ausgang Klemmen "Output 2" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet; Das Ausgang Klemmen "Output 1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste C des Handsender: Die Ausgang Klemmen "Output 1" und "Output 1" des Empfängers stoppen die Ausgabe, und die angeschlossenen Lampen 1 und 2 werden ausgeschaltet.
So koppeln Sie den Fernbedienung mit dem Empfänger:
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Koppeln Sie den CB-2-Handsender: Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
Koppeln Sie den CB-3-Handsender: Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war. Drücken Sie dann die Taste C am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste C erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
