Lieferumfang:

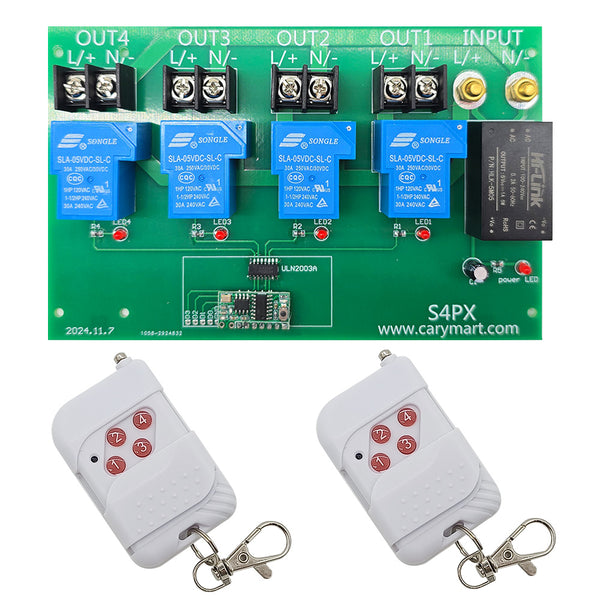

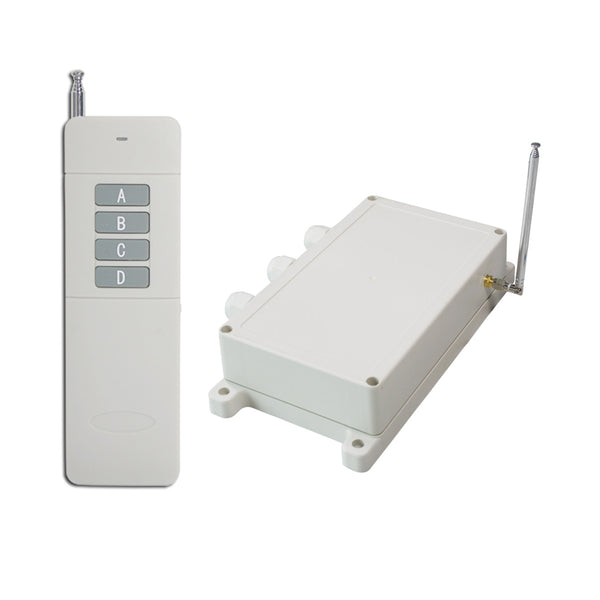

1 x Empfänger: S4X-AC
1 x Fernsteuerung(Handsender): CB-4
1 x Bedienungsanleitung
Anwendung:
Dieser lange reichweite 2000 Meter 4 Kanal AC 230V Eingang Ausgang 10A Fernbedienung Funkschalter Set, mit funk empfänger und handsender.
Dieses kit kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, usw. Es kann langstrecken funksteuerung AC Elektrische Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, Ventilatoren, Türen, Fenster, Schlösser, Sicherheitsalarm, Sirenen, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V~240V.
AC Stromversorgung Ausgang: Es kann 110 V, 120 V, 220 V oder 240 V Wechselstrom Geräte steuern.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell Nr.: S4X-AC-ANT3
Betriebsspannung: 100~240VAC (110V/120V/220V/240V)
AC Stromversorgung Ausgang: 100~240VAC (110V/120V/220V/240V)
Kanal: 4 CH
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433.92 MHz
Betriebstemperatur: -20°C bis +70°C

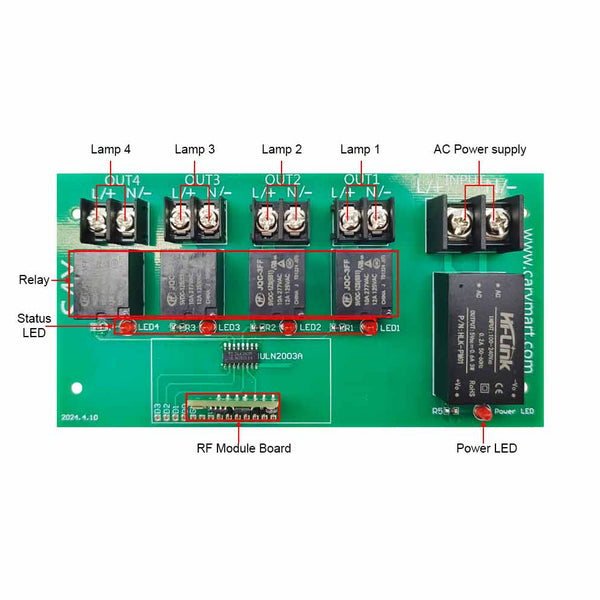

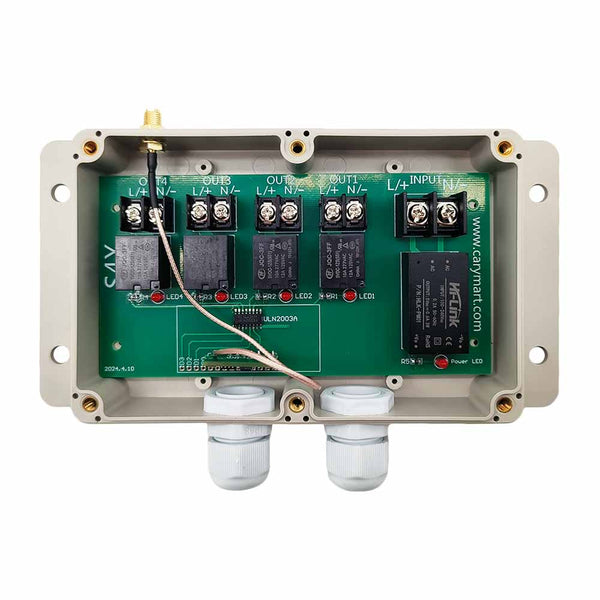

Maße der PCB: 140 x 73 x 18 mm (5.5 x 2.9 x 0.7 Zoll)

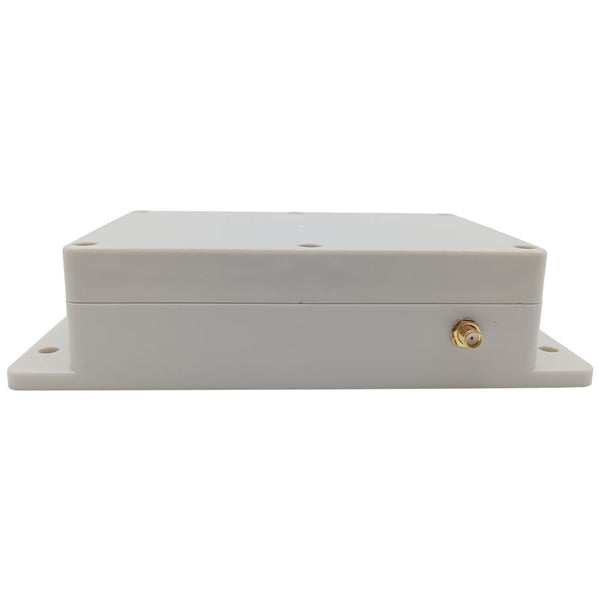

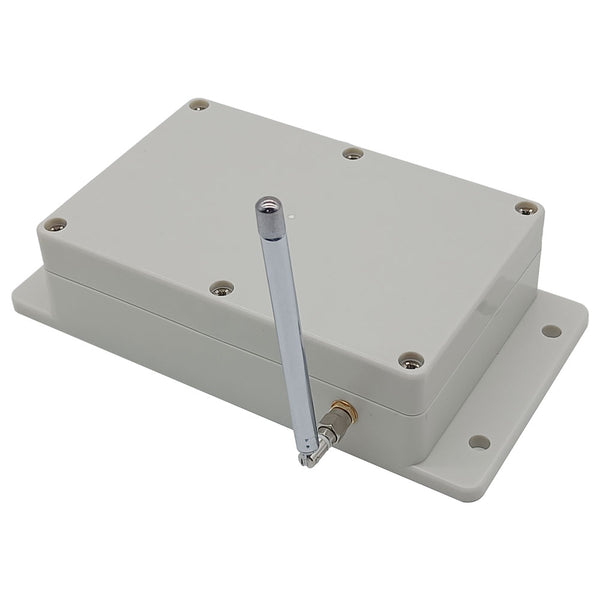

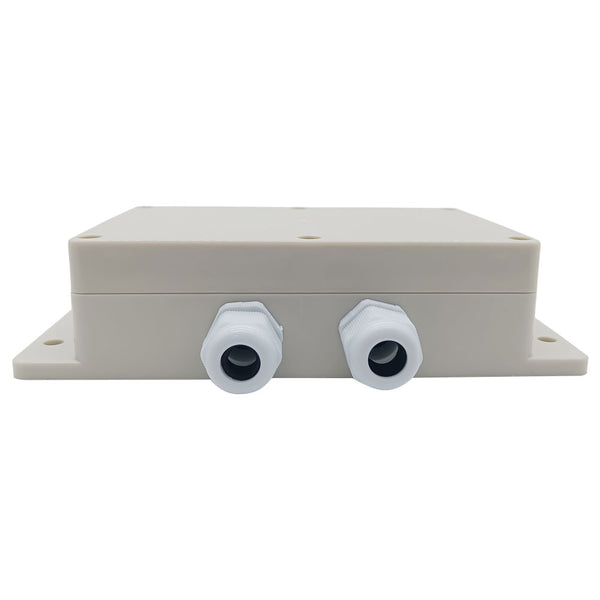

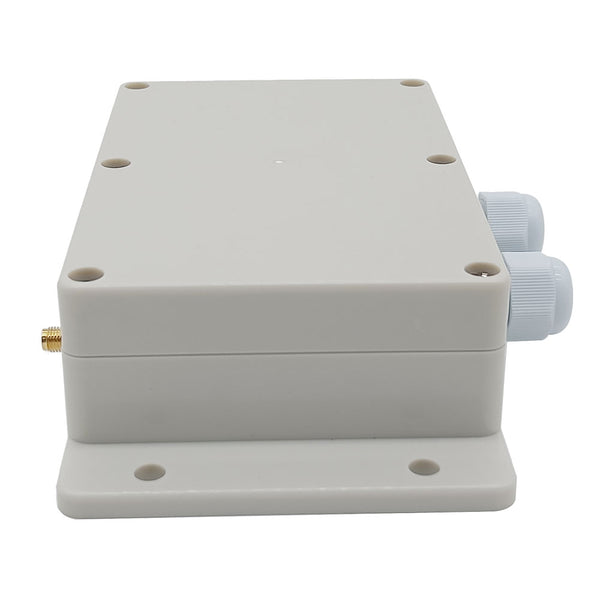

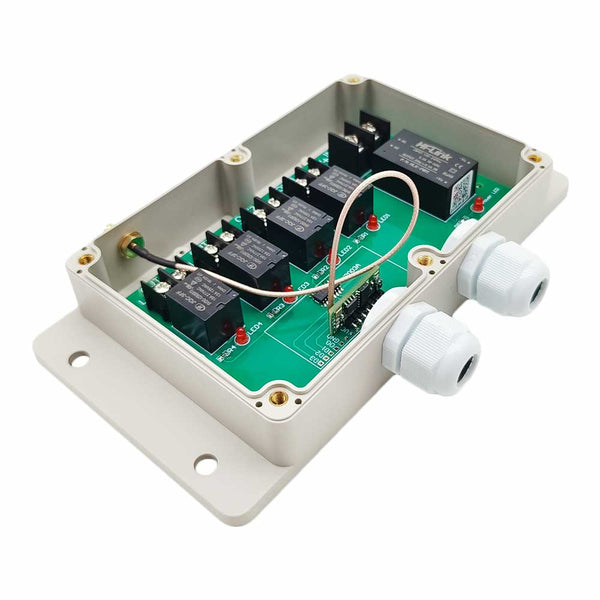

Maße des Gehäuse: 192 x 100 x 45 mm (7.6 x 4.0 x 1.8 Zoll)
Parameter des Fernsteuerung / Sender:

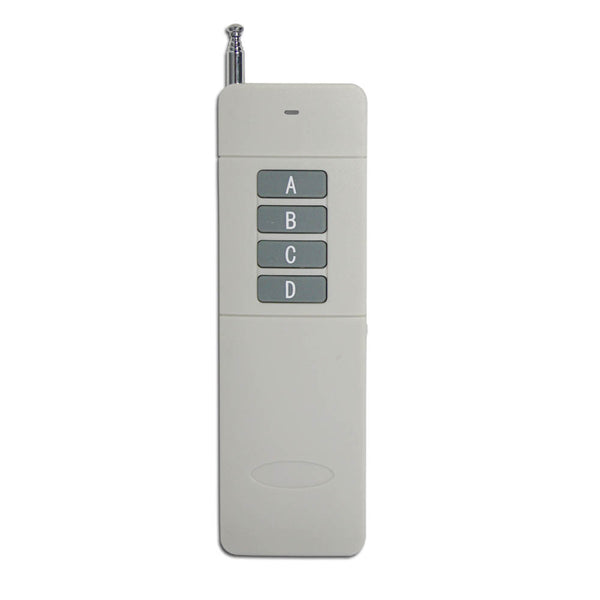

Modell Nr: 0021026 (CB-4)
Kanal / Knopf: 4
Knopf Symbol: A, B, C, D

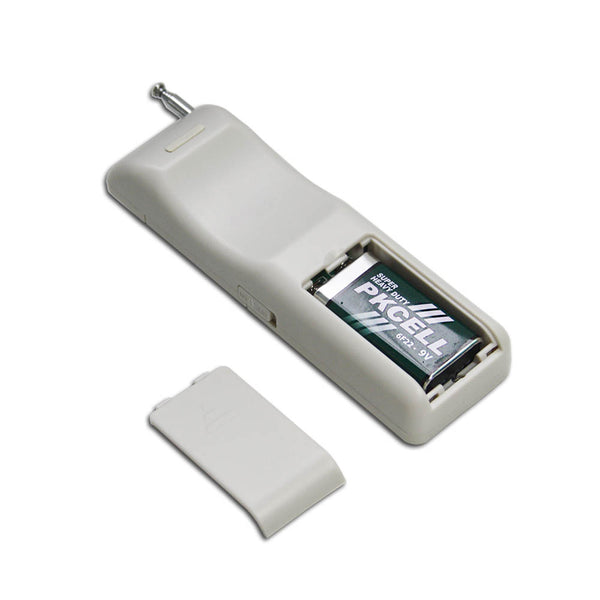

Betriebsspannung: 9V (1 x 6F22-9V Batterie)
Betriebsstrom: 30mA
Betriebsfrequenz: 433.92MHz
Modulations Modus: ASK
Sendeentfernung: 1000 Meter / 3000 Fuß (theoretisch)
Es hat einen Netzschalter an der Seite.
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 Zoll)
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-4 (100 Meter), CP-4 (500 Meter), CD-4 (Industriell, Wasserdicht, 1000 Meter), oder CB-4 (1000 Meter), usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie CB-4 kann die Reichweite max. 2000 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.

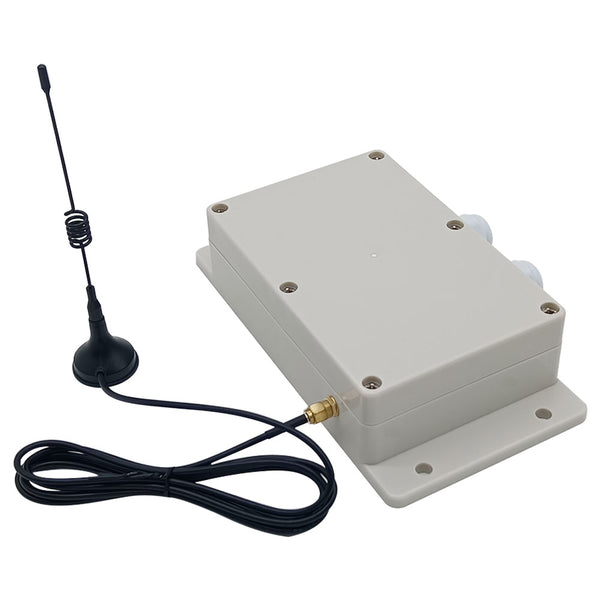

Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater.
Verwendung:
Der Empfänger kann 100~240VAC Geräte steuern.
Verdrahtung:
Wenn Sie ein AC 230V Licht steuern möchten, machen wie folgende:

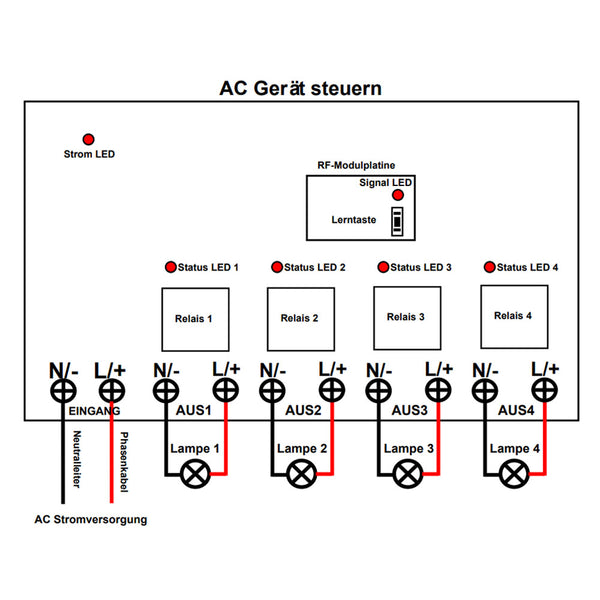

1) Verbinden Sie das Phasenkabel der AC Stromversorgung an Eingangsklemme "L/+" des Funkempfänger;
2) Verbinden Sie das Neutralleiterkabel der AC Stromversorgung an Eingangsklemme "N/-" des Funkempfänger;
3) Verbinden Sie ein Ende der der AC Lampe an Ausgangsklemme "L/+" des Funkempfänger;
4) Verbinden Sie das andere Ende der AC Lampe an Ausgangsklemme "N/-" des Funkempfänger.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CB-4:
Drücken Sie die Taste 1 am Sender: Das Klemme "OUT1" ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste 2 am Sender: Das Klemme "OUT2" ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste 2 erneut: Das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste 3 am Sender: Das Klemme "OUT3" ausgang AC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Drücken Sie die Taste 3 erneut: Das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken Sie die Taste 4 am Sender: Das Klemme "OUT4" ausgang AC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste 4 erneut: Das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet
2) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CB-4:
Drücken und halten die Taste 1 am Sender: Das Klemme "OUT1" ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste 1 los: Das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste 2 am Sender: Das Klemme "OUT2" ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste 2 los: Das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken und halten die Taste 3 am Sender: Das Klemme "OUT3" ausgang AC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Lassen Sie die Taste 3 los: Das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken und halten die Taste 4 am Sender: Das Klemme "OUT4" ausgang AC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste 4 los: Das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CB-4:
Drücken Sie die Taste 1 am Sender: Das Klemme "OUT1" ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste 2 am Sender: Das Klemme "OUT2" ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste 3 am Sender: Das Klemme "OUT3" ausgang AC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste 4 am Sender: Das Klemme "OUT4" ausgang AC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
4) Einstellung der Modus Momentan (Kanäle 1~2) + Selbstsichernd (Kanäle 2~4): Drücken Sie die Lerntaste im Empfänger 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.
