Lieferumfang:
1 × Empfänger: S2PU-AC-ANT3
1 × Gebrauchsanleitung
Anwendung:
Dieser AC 230V Funkschalter order funk empfänger, mit 2 kanal 30A relaisausgang.
Es kann langstrecken funksteuerung DC oder AC Geräte. Wie Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (100V~120V) verwendet in USA, Kanada usw, und AC 220V (200V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

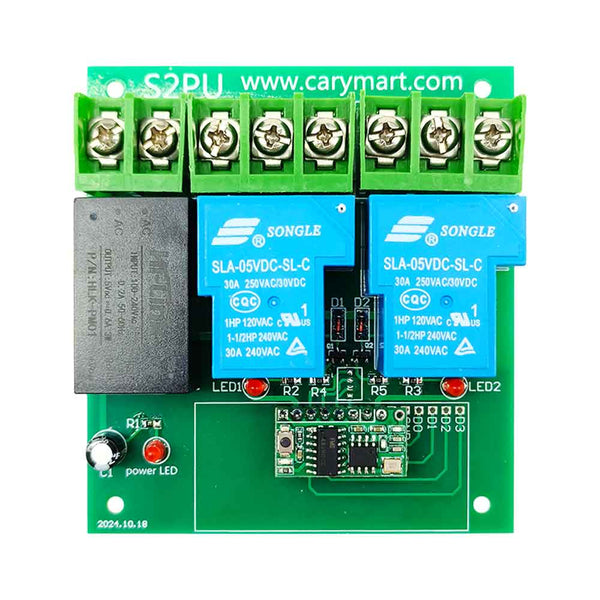

Empfänger:
Modell Nr.: S2PU-AC-ANT3
Stromversorgung (Betriebsspannung): AC100~240V (110V/120V/220V/240V)
Ausgang: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Drahtbereich für die Terminals: 22-12 AWG
Frequenz: 433.92MHz
Kanal: 2 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 30A / Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße der PCB: 140mm x 73mm x 18mm
Maße des Koffers: 192mm x 100mm x 45mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger in Selbstsichernd oder Momentan-Kontrollmodus zu betreiben möchten, können Sie den Fernbedienung mit 2 Tasten auswählen, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industriell, Wasserdicht, 1000 Meter), oder CB-2 (1000 Meter).
Wenn Sie den Empfänger in Verriegelung-Kontrollmodus zu betreiben möchten, können Sie einen Fernbedienung mit 3 Tasten auswählen, wie C-3 (100 Meter), oder CB-3 (1000 Meter).
Arbeitsentfernung:
Mit dem Fernbedienung wie C-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-2 oder CD-2.
Verwendung:
Mit dem Empfänger können sowohl DC 0~ 28V als auch AC 110~240V Geräte gesteuert werden.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen A und B sind normalerweise offen; Die Klemmen A und C sind normalerweise geschlossen.

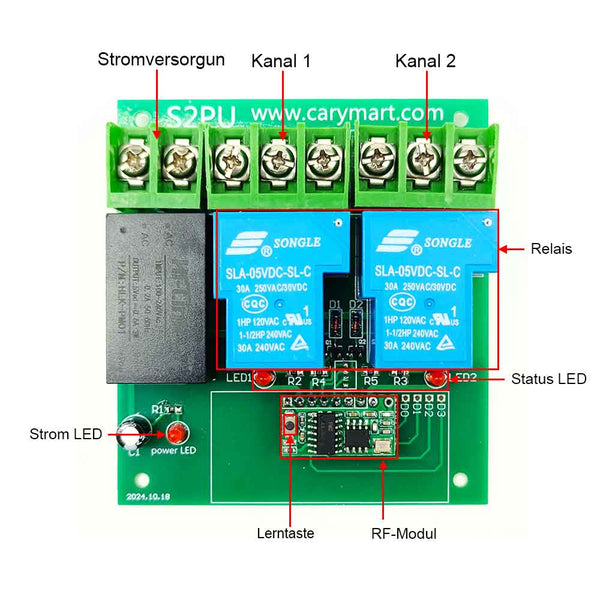

Verdrahtung:

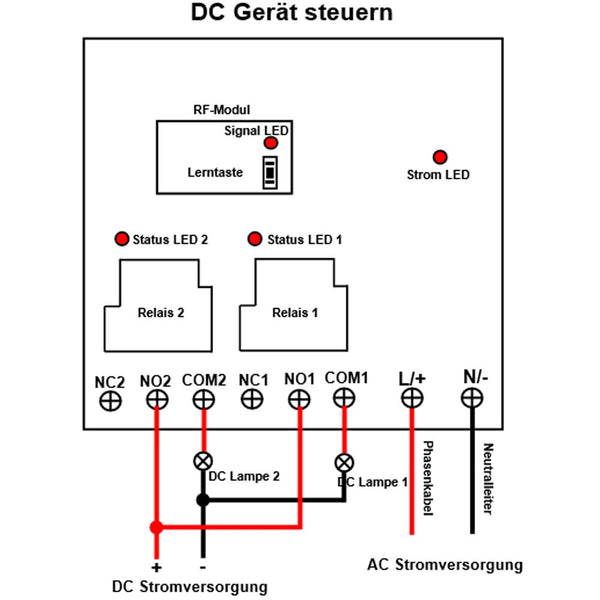

1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L/+>, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N/−>.
1.2 Verbinden Klemme <B> an Pluspol der DC Stromversorgung, Verbinden Klemme <A> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

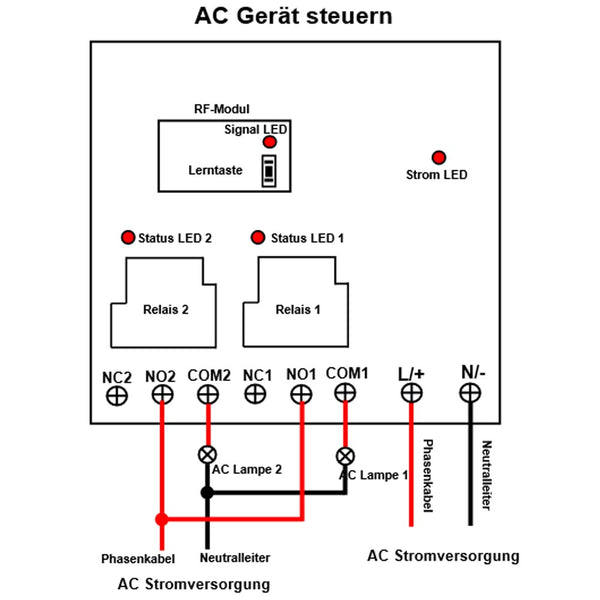

2) Wenn Sie 220VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <L/+>, und Verbinden sie das Neutralleiter der AC Stromversorgung an Klemme <N/−>.
2.2 Verbinden Klemme <B> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <A> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Nur verbinden auf dem Steckbrücke-2.
Der Betrieb des Selbsthemmung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Das Relais 1 im Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Das Relais 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Relais 2 im Empfänger ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Das Relais 2 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Momentan: Nur verbinden auf dem Steckbrücke-1.
Der Betrieb des Momentan modus mit dem Sender C-2:
Drücken und halten die Taste A am Sender: Das Relais 1 im Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Das Relais 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B am Sender: Das Relais 2 im Empfänger ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B los: Das Relais 2 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Trennen auf dem Steckbrücke-1 und Steckbrücke-2.
Der Betrieb des Verriegelung modus mit dem Sender C-3:
Drücken Sie die Taste A am Sender: Das Relais 1 im Empfänger ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste C am Sender: Das Relais 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Relais 2 im Empfänger ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste C am Sender: Das Relais 2 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
