Lieferumfang:
1 x Empfänger: S2X-AC-ANT3
1 x Bedienungsanleitung
Anwendung:
Dieser lange reichweite 2 Kanal AC 230V Eingang Ausgang 2300 watt Fernbedienung Funkschalter oder funk empfänger.
Es kann langstrecken funksteuerung AC Elektrische Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, Ventilatoren, Türen, Fenster, Schlösser, Sirenen, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

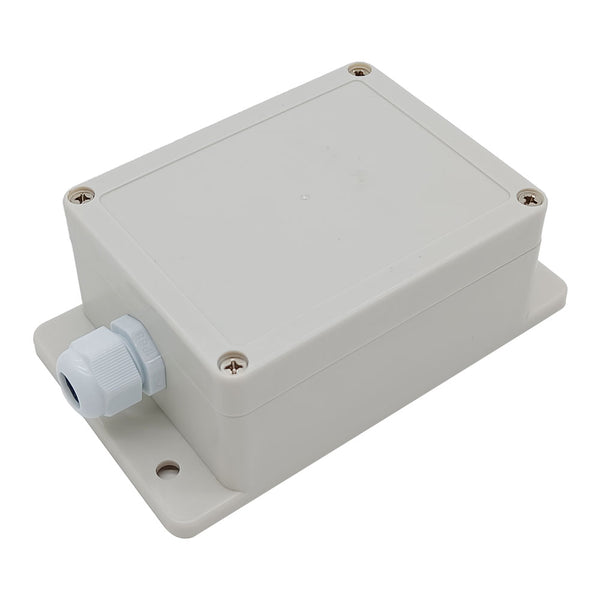

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfänger:
Modell: S2X-AC-ANT3
Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 2 CH
Ausgangstyp: 110~240V AC (110V/120V/220V/240V)
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 115 x 90 x 55 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industriell, Wasserdicht, 1000 Meter), oder CB-2 (1000 Meter).
Arbeitsentfernung:
Mit dem Fernbedienung wie C-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-2
Verwendung:
Der Empfänger kann 100~240VAC Geräte steuern.
Verdrahtung:
1) Verbinden Sie das Phasenkabel der AC Stromversorgung an Eingangsklemme "L/+" des Funkempfänger;
2) Verbinden Sie das Neutralleiterkabel der AC Stromversorgung an Eingangsklemme "N/-" des Funkempfänger;
3) Verbinden Sie ein Ende der der AC Geräte an Ausgangsklemme "L/+" des Funkempfänger;
4) Verbinden Sie das andere Ende der AC Geräte an Ausgangsklemme "N/-" des Funkempfänger;
Einstellen des verschiedenen Kontrolle Modus
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-2:
Drücken und halten die Taste A des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A des Handsender los: Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B des Handsender: Das Ausgang Klemmen "OUT2" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B des Handsender los: Das Ausgang Klemmen "OUT2" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-2:
Drücken Sie die Taste A des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A des Handsender erneut: Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B des Handsender: Das Ausgang Klemmen "OUT2" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B des Handsender erneut: Das Ausgang Klemmen "OUT2" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet; Das Ausgang Klemmen "OUT2" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste B des Handsender: Das Ausgang Klemmen "OUT2" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet; Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
4) Einstellung der Modus Momentan (Kanal 1) + Selbstsichernd (Kanal 2): Drücken Sie die Lerntaste im Empfänger 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.
So koppeln Sie den Fernbedienung mit dem Empfänger:
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
