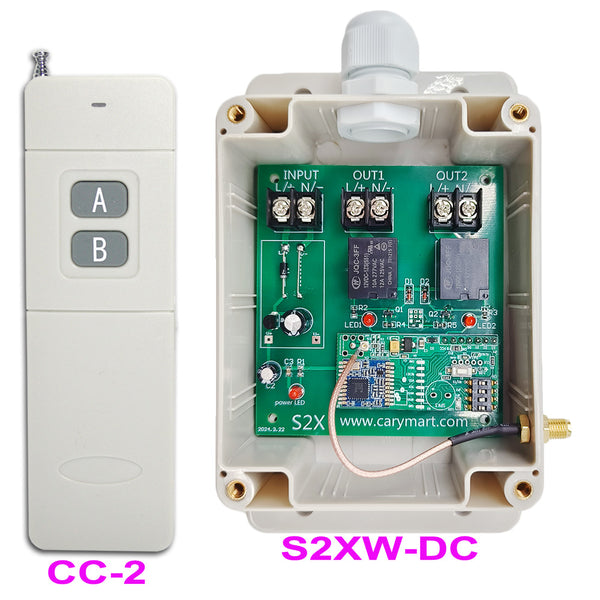

Lieferumfang:
1 x Empfänger: S2XW-DC-ANT3
1 x Fernsteuerung (Handsender): CC-2 oder CCW-2
1 x Bedienungsanleitung
Anwendung:
Für Lange Reichweite Funksteuerung DC Elektrische Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, Linearantrieb, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

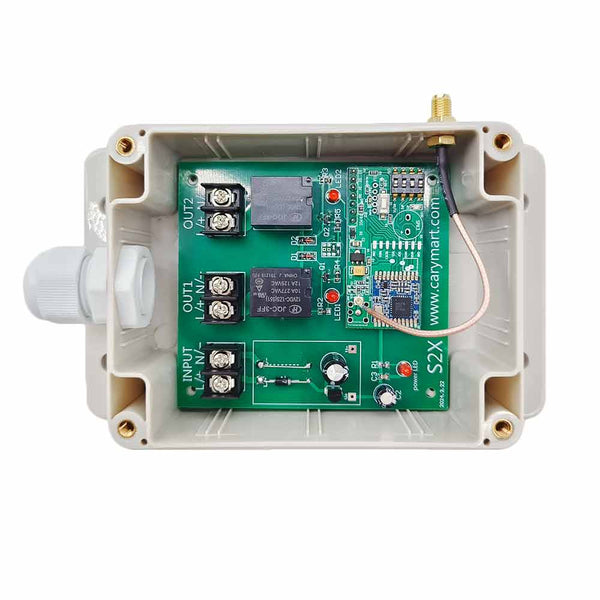

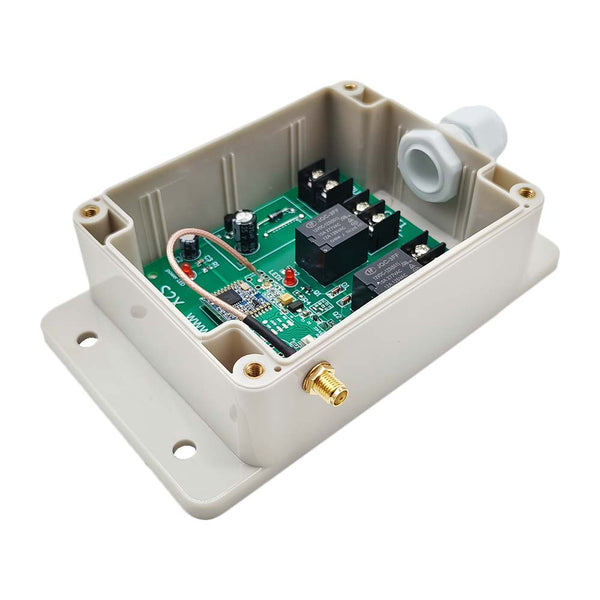

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.

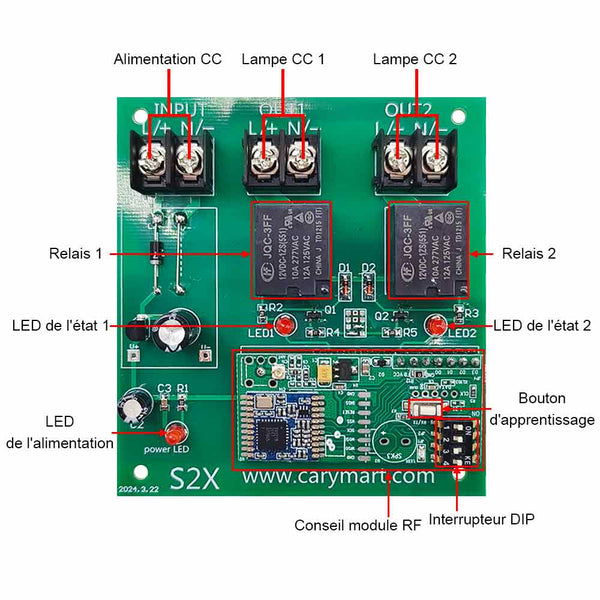

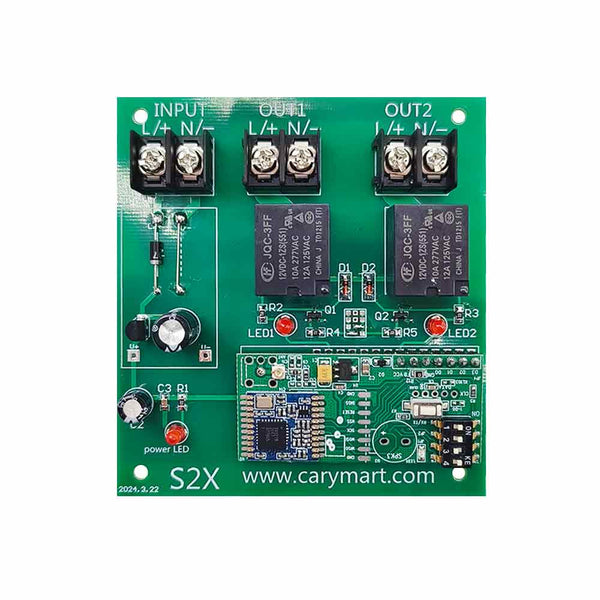

Empfänger:
Modell : S2XW-DC-ANT3
Betriebsspannung: 6V DC (Modell S2XW-DC06), oder 9±1V DC (Modell S2XW-DC09), oder 12±1V DC (Modell S2XW-DC12), oder 24±2V DC (Modell S2XW-DC24)
Ausgangsart: Gleichstromausgang, entspricht der Eingangsspannung.
Kanal: 2 Wege
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 10A pro Kanal
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 153 x 90 x 55 mm
Fernsteuerung (Handsender):
Modell Nr: 0021061 (CC-2)
Kanal / Knopf: 2
Knopf Symbol: A, B
Betriebsspannung: 9V (1 x 6F22-9V Batterie)
Statische Strom: 5 uA
Betriebsstrom: 65mA (wenn der Sender gerade ein Signal sendt.), 16mA (wenn der Sender gerade das Signal empfängt).
Betriebsfrequenz: 433.92MHz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter / 15000 Fuß (theoretisch)
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienung oder Handsender:
Dieser Empfänger funktioniert nur mit 5000 Meter Handsender (Fernbedienung). Wie Modell CC-2 (Reichweite 5000 Meter / 15000 Fuß) und CCW-2 (Wasserdicht, Reichweite 5000 Meter / 15000 Fuß).
Super langer Arbeitsbereich:
Das Set hat eine maximale Reichweite von 5 km im einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung von DC 6V, 9V, 12V oder 24V Geräten verwendet werden.
Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen.
Wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.

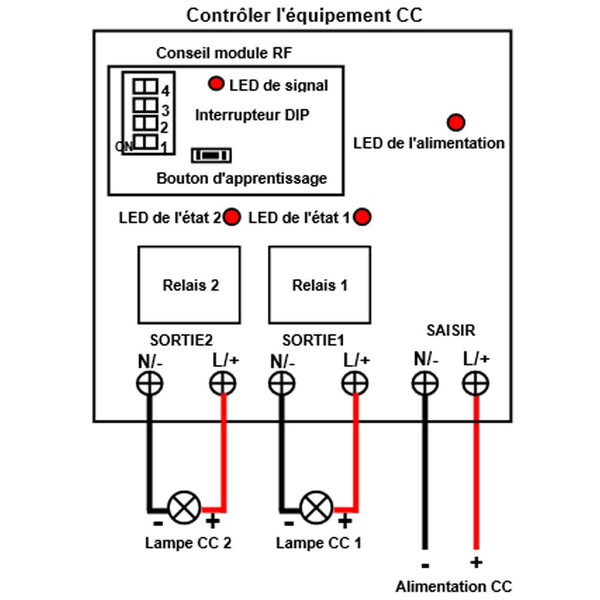

Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Eingangsklemme "L/+" des Empfänger;
2) Verbinden Sie den Minuspol der DC Stromversorgung an Eingangsklemme "N/-" des Empfänger;
3) Verbinden Sie den Pluspol der DC-Geräte an Ausgangsklemme "L/+" des Empfänger;
4) Verbinden Sie den Minuspol der DC-Geräte an Ausgangsklemme "N/-" des Empfänger.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-2:
Drücken Sie die Taste A am Sender: Die Klemme <OUT1> der Empfänger ausgang DC Strom, und die angeschlossene Gerät 1 ist eingeschaltet.
Drücken Sie die Taste A erneut: Die Klemme <OUT1> der Empfänger stoppt die Ausgabe, und die angeschlossene Gerät 1 ist ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme <OUT2> der Empfänger ausgang DC Strom, und die angeschlossene Gerät 2 ist eingeschaltet.
Drücken Sie die Taste B erneut: Die Klemme <OUT2> der Empfänger stoppt die Ausgabe, und die angeschlossene Gerät 2 ist ausgeschaltet.
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Der Betrieb des Momentan modus mit dem Sender CC-2:
Drücken und halten Sie die Taste A am Sender: Die Klemme <OUT1> der Empfänger ausgang DC Strom, und die angeschlossene Gerät 1 ist eingeschaltet.
Lassen Sie die Taste A los: Die Klemme <OUT1> der Empfänger stoppt die Ausgabe, und die angeschlossene Gerät 1 ist ausgeschaltet.
Drücken und halten Sie die Taste B am Sender: Die Klemme <OUT2> der Empfänger ausgang DC Strom, und die angeschlossene Gerät 2 ist eingeschaltet.
Lassen Sie die Taste B los: Die Klemme <OUT2> der Empfänger stoppt die Ausgabe, und die angeschlossene Gerät 2 ist ausgeschaltet.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Der Betrieb des Verriegelung modus mit dem Sender CC-2:
Drücken Sie die Taste A am Sender: Die Klemme <OUT1> der Empfänger ausgang DC Strom, und die angeschlossene Gerät 1 ist eingeschaltet; Die Klemme <OUT2> der Empfänger stoppt die Ausgabe, und die angeschlossene Gerät 2 ist ausgeschaltet.
Drücken Sie die Taste B am Sender: Die Klemme <OUT2> der Empfänger ausgang DC Strom, und die angeschlossene Gerät 2 ist eingeschaltet; Die Klemme <OUT1> der Empfänger stoppt die Ausgabe, und die angeschlossene Gerät 1 ist ausgeschaltet.
