Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier um zu kaufen.
Lieferumfang:
1 x Empfänger: S1PF-DC
1 x Handsender: CP-3
1 x Hub 350MM Elektrischer Linearantrieb

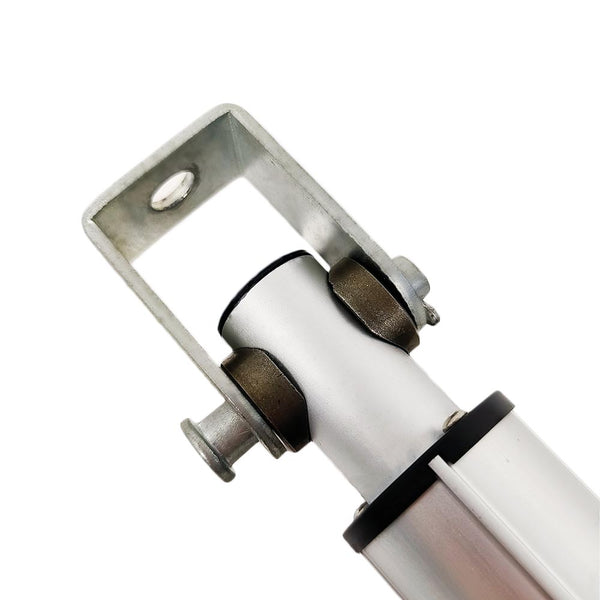

2 x Montagewinkel B
1 x Bedienungsanleitung
Anwendung:
Diese DC 40A funksteuerung linearantriebe kit mit 12V 24V 6000N 600kg elektrischer linearaktor, montagewinkel, funkschalter und fernbedienung oder handsender.
1 Kanal DC 40A Funkschalter mi Fernbedienung, für langstrecken steuerung aus- und einfahren (Translationsbewegung) des Linearantrieb.
Linearantrieb kann Geräte öffnen, schließen, schieben, ziehen, anheben und absenken. Wie Türen, Fenster, Dachfenster, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeugbau, Schiffe, Hubtische, Hebebühnen, Roboter, Schränke, elektrische Betten, Krankenbetten, usw.
Parameter des Empfänger:
Modell Nr.: S1PF-DC
Betriebsspannung: 12±1V DC (Modell S1PF-DC12), oder 24±2V DC (Modell S1PF-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
DC Stromversorgung Ausgang: 12VDC (Modell S1PF-DC12), 24VDC (Modell S1PF-DC24)
Kanal: 1 CH
Arbeitsfrequenz: 433.92 MHz
2 Wählbare Modi: Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 40A
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 115mm x 95mm x 40mm
Parameter des Fernsteuerung / Handsender:
Modell Nr: CP-3
Kanal / Knopf: 3
Knopf Symbol: ▲, ■, ▼
Betriebsspannung: 12V (1 x 23A-12V Batterie)
Betriebsstrom: 14mA
Betriebsfrequenz: 433MHz
Modulations Modus: ASK
Sendeentfernung: 500 Meter / 1500 Fuß (theoretisch)
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm
Parameter des Linearantriebe:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 350 mm
Optionale Geschwindigkeit: 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s, 50±10mm/s, 100±15mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 6000N / 600 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 24mm
Durchmesser der Befestigungslöcher: 10mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Steckerstandard: Gewöhnlicher zweiadriger Kabel (Standard 4 poliger Stecker ist optional), oder 6 poliger Stecker (mit Hall Effekt Sensor)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54
Schub- und Geschwindigkeitstabelle |
|
Geschwindigkeit | Schubkraft |
5mm/s | 6000N / 600 kg / 1300 lbs |
9mm/s | 3000N / 300 kg / 660 lbs |
18mm/s | 2000N / 200 kg / 440 lbs |
25mm/s | 1000N / 100 kg / 220 lbs |
32mm/s | 800N / 80 kg / 180 lbs |
50mm/s | 600N / 60 kg / 130 lbs |
100mm/s | 300N / 30. kg / 60 lbs |
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Linearantriebe verwendet werden.
Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen.
Wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.
Einstellen verschiedener Steuermodi:
1) Einstellen des Verriegelungsmodus (mit Sender CP-3): Stellen Sie den Modusschalter im Empfänger auf "L".
Drücken Sie die Taste ▲ am handsender: Um das Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ▼ am handsender: Um das Einfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender: Um das stoppen Einfahren des linearantrieb zu bewirken.
2) Einstellen des Momentanmodus (mit Sender CP-3): Stellen Sie den Modusschalter im Empfänger auf "M".
Drücken und halten die Taste ▲ am handsender: Um das Ausfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▲ los: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken und halten die Taste ▼ am handsender: Um das Einfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▼ los: Um das stoppen Einfahren des linearantrieb zu bewirken.
Stroke Steuerklemmen:
Der Empfänger verfügt über Stroke Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Stroke schalter an die Stroke Steuerklemmen anschließen und diese dann zum des Linearantrieb steuerung.
Sie können beispielsweise zwei normalerweise geschlossene Stroke schalter an die Klemmen "COM“ und "UP“ anschließen und einen weiteren normalerweise geschlossenen Stroke schalter an die Klemmen "COM“ und "DOWN“ anschließen.
Wenn der Linearantrieb ausfährt; Wenn die beiden Klemmen "COM" und "UP" nicht angeschlossen sind, um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn der Linearantrieb Einfährt; Wenn die beiden Klemmen "COM" und "DOWN" nicht angeschlossen sind, um das stoppen Einfahren des linearantrieb zu bewirken.
Kabelgebundene Steuerklemmen:
Der Empfänger verfügt über kabelgebundene Steuerklemmen. Sie können externe Geräte (mit normalerweise offenem Kontakt), wie manuelle schalter, an kabelgebundene Steuerklemmen anschließen und diese dann zum des Linearantrieb steuerung.
Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen "STOP“, "S1“, "COM“ und "S2“ anschließen.
1) Kontrolle Modus - Verriegelung:
Wenn zwei Klemmen "S1“ und "COM“ angeschlossen werden: Um das Ausfahren des linearantrieb zu bewirken.
Wenn zwei Klemmen "STOP“ und "COM“ angeschlossen werden: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn zwei Klemmen "S2“ und "COM“ angeschlossen werden: Um das Einfahren des linearantrieb zu bewirken.
Wenn zwei Klemmen "STOP“ und "COM“ angeschlossen werden: Um das stoppen Einfahren des linearantrieb zu bewirken.
2) Kontrolle Modus - Momentan:
Wenn zwei Klemmen "S1“ und "COM“ angeschlossen werden: Um das Ausfahren des linearantrieb zu bewirken; Wenn zwei Klemmen "S1“ und "COM“ getrennt werden: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn zwei Klemmen "S2“ und "COM“ angeschlossen werden: Um das Einfahren des linearantrieb zu bewirken; Wenn zwei Klemmen "S2“ und "COM“ getrennt werden: Um das stoppen Einfahren des linearantrieb zu bewirken.
