Anmerkung:
1. Dieser Linearantrieb enthält keine festen Montagewinkel. Kompatible Montagewinkel B und Halterung D, bitte klicken Sie hier, um auszuwählen und zu kaufen.
2. Wenn Sie ein Netzteil für den Linearantrieb benötigen, bitte klicken Sie hier, um auszuwählen und zu kaufen.
3. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, bitte klicken Sie hier, um auszuwählen und zu kaufen.
4. Wenn Sie einen Manuelle Kontroller oder Handschalter wünschen, für Steuerung Linearantrieb, bitte klicken Sie hier, um auszuwählen und zu kaufen.
5. Wenn Sie einen Set Funkschalter mit Fernbedienung wünschen, für Funksteuerung Linearantrieb, bitte klicken Sie hier, um auszuwählen und zu kaufen.
Es kann Geräte öffnen, schließen, schieben, ziehen, anheben und absenken. Wie Türen, Fenster, Dachfenster, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeugbau, Schiffe, Hubtische, Hebebühnen, Roboter, Schränke, elektrische Betten, Krankenbetten, usw.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.
Merkmal:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe

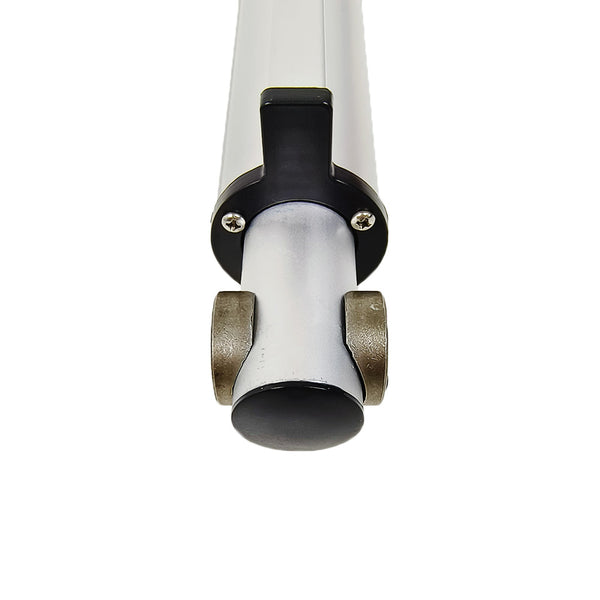

Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 100 mm/s
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC

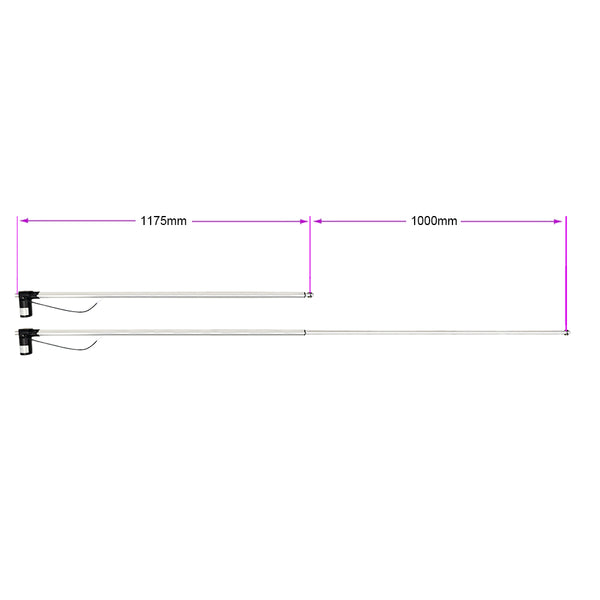

Hublänge: 40 inch oder 1000mm
Optionale Geschwindigkeit: 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s, 50±10mm/s, 100±15mm/s
Wenn die Last zunimmt, verlangsamt sich die Geschwindigkeit des Linearantriebs.
Max. Last: 6000N / 600 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 24mm
Durchmesser der Befestigungslöcher: 10mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Steckerstandard: Gewöhnlicher zweiadriger Draht (Standard Vier Pin Stecker ist optional)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54
Arbeiten:
Wenn der Linearantrieb an eine Gleichstromversorgung angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der Gleichstromversorgung geändert werden.
|
Schub- und Geschwindigkeitstabelle |
|
| Geschwindigkeit | Schubkraft |
| 5mm/s | 6000N / 600 kg / 1300 lbs |
| 9mm/s | 3000N / 300 kg / 660 lbs |
| 18mm/s | 2000N / 200 kg / 440 lbs |
| 25mm/s | 1000N / 100 kg / 220 lbs |
| 32mm/s | 800N / 80 kg / 180 lbs |
| 50mm/s | 600N / 60 kg / 130 lbs |
| 100mm/s | 300N / 30. kg / 60 lbs |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann,
wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer
Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb
zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den
Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese
Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie
nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu
erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche
Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten.
Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit
und der maximalen Belastung, die Sie benötigen.
4. Lassen Sie den Linearantrieb nicht unter der Maximallast arbeiten, wir
empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine
längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie
normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten
lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen
Linearantrieb mit einem Hub von 700-800 mm zu wählen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir
müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen,
damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können.
Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen
Umtausch an, bitte haben Sie Verständnis.
