Lieferumfang:

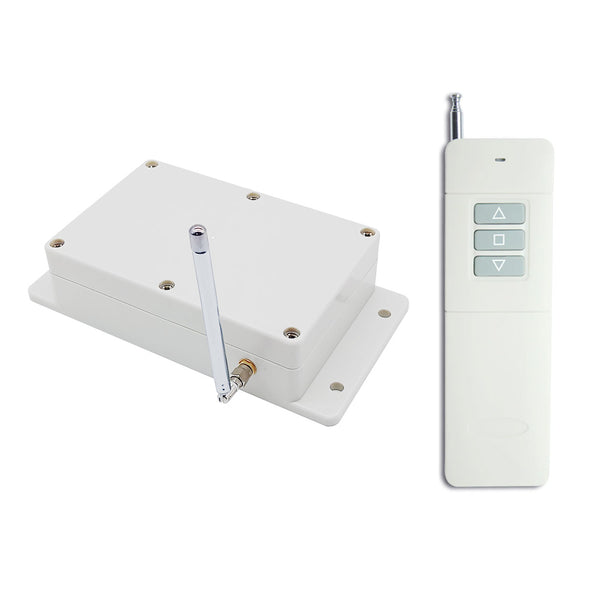

1 x Empfänger: S1PFC-AC
1 x Funk Handsender: CP-3
1 x Bedienungsanleitung
Anwendung:
Dies ist ein Wechselstrom 230V 6900 Watt Fernbedienungs-Schalter-Set, mit 1-Kanal-Funkempfänger und 3-Tasten-Handsender.
Für funksteuerung AC Elektromotor positive Drehung, Rückwärtsdrehung und Stop Drehung.
Besonderheit:
Drahtlose Steuerung, einfach zu installieren
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Hochleistung: Jeder Kanal kann bei maximalem Stromverbrauch 30A arbeiten.
Mit Grenzsteuer Klemmen: Sie können Endschalter oder Sensoren anschließen, um den Motor zu stoppen.
Sie könnten den Motor in positiven oder umgekehrter Richtung mit Sender (Fernbedienung) von jedem Ort innerhalb einer zuverlässigen Entfernung drehen.Die drahtlose RF Signal kann Wände, Fußböden und Türen durchdringen.
Die drahtlose RF-Signal kann durch Wände, Fußböden und Türen gehen.
Zuverlässige Steuerung: Der Empfänger arbeitet nur mit dem Sender verwenden, der den gleichen Code verwendet.
Ein / einige Sender können ein / einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.
Empfänger Parameter:
Modell Nr. S1PFC-AC
Stromversorgung (Betriebsspannung): AC100 ~ 240V
Ausgang: AC100-240V
Kanal: 1 CH, kann mit 1 AC Motor arbeiten
Kontrollmodus: Momentan, Verriegelung
Statischer Strom: ≤6mA
Maximale Arbeitsstrom: 30A / jeder Kanal, so kann die maximale Motoranlaufstrom 30A nicht überschreiten.
Arbeitsfrequenz: 433MHz
Maße der PCB: 140mm x 73mm x 18mm
Maße des Gehäuses: 192mm x 100mm x 45mm
Handsender-Parameter:
Modell Nr.: 0021126 (CP-3)
Kanal/Knopf: 3
Symbol des Knopfs: ▲, ■, ▼
Betriebsspannung: 12V (1 x 23A-12V Batterie)
Betriebsstrom: 8mA
Betriebsfrequenz: 433MHz
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 90mm x 40mm x 14mm
Passende Funk Handsender:
Der Empfänger kann verschiedene Modelle Funk Handsender zusammen arbeiten, wie modell C-3-2 (100 Meter), CP-3 (500 Meter), und CB-3-2 (1000 Meter).
Reichweite:
Mit dem Sender von Model CP-3 kann die Reichweite 500 Meter im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500M.
Wenn Sie einen längeren Arbeitsabstand benötigen, Installation einer externen Antenne am Funkempfänger, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-3-2.
Verdrahtung:
1) Verbinden den Draht für positive / umgekehrte Richtung von AC Motor ( Sie können zwei Drähte von Motoraustauschen, um die Drehrichtung des Motors zu ändern ) an Klemmen "UP" und "DOWN" des Funkempfänger;
2) Verbinden gemeinsame Linie von AC Motor an Klemme "COM" des Funkempfänger;
3) Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme "L" des Funkempfänger;
4) Verbinden sie das Neutralleiterkabel der AC Stromversorgung an Klemme "N" des Funkempfänger;
5) Verbinden Sie das Erdungskabel der AC Stromversorgung an dem Metallgehäuse des Motor.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Handsender CP-3:
Drücken und halten die Taste ▲ am Handsender: Der mit dem Empfänger verbundene Motor rotiert in positiver Richtung.
Lassen Sie die Taste ▲ am Handsender los: Der mit dem Empfänger verbundene Motor stoppt zu rotieren.
Drücken und halten die Taste ▼ am Handsender: Der mit dem Empfänger verbundene Motor rotiert in Umkehrrichtung.
Lassen Sie die Taste ▼ am Handsender los: Der mit dem Empfänger verbundene Motor stoppt zu rotieren.
2) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CP-3:
Drücken Sie die Taste ▲ am Handsender: Der mit dem Empfänger verbundene Motor rotiert in positiver Richtung.
Drücken Sie die Taste ■ am Handsender: Der mit dem Empfänger verbundene Motor stoppt zu rotieren.
Drücken Sie die Taste ▼ am Handsender: Der mit dem Empfänger verbundene Motor rotiert in Umkehrrichtung.
Drücken Sie die Taste ■ am Handsender: Der mit dem Empfänger verbundene Motor stoppt zu rotieren.
Der Limitkontrolle-Klemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die Klemmen "S1" anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die Klemmen "S2" anschließen.
Wenn sich der Motor in positiver Richtung dreht, wenn zwei Klemmen "S1" getrennt sind, Motor stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht, wenn die zwei Klemmen "S2" getrennt sind, Motor stoppt automatisch.
So koppeln Sie den Fernbedienung mit dem Empfänger:
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie zuerst die Taste ▲ am Handsender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste ▲ erfolgreich war.
Dann drücken sie die taste ▼ am Handsender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste ▼ erfolgreich war.
Letzter drücken sie die taste ■ am Handsender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste ■ erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
