Lieferumfang:
1 x Empfänger: S1X-DC-ANT3
1 x Bedienungsanleitung
Anwendung:
Dieser 6V 9V 12V 24V 10A Funkschalter oder empfänger, mit 1 Kanal DC stromversorgung eingang ausgang.
Es kann langstrecken funksteuerung DC Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, Ventilatoren, Schlösser, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

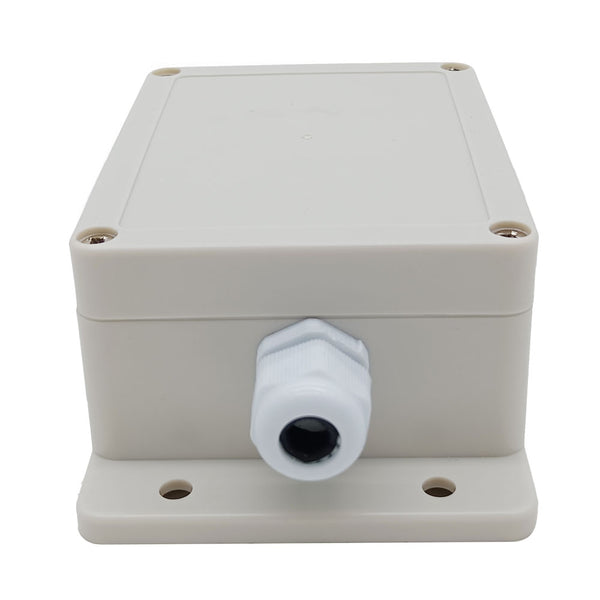

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Vier Betriebs spannungs versionen: DC 6V, 9V, 12V, 24V optional.
DC Stromversorgung Ausgang: Es kann 6V, 9V, 12V oder 24V Gleichstrom Geräte steuern.

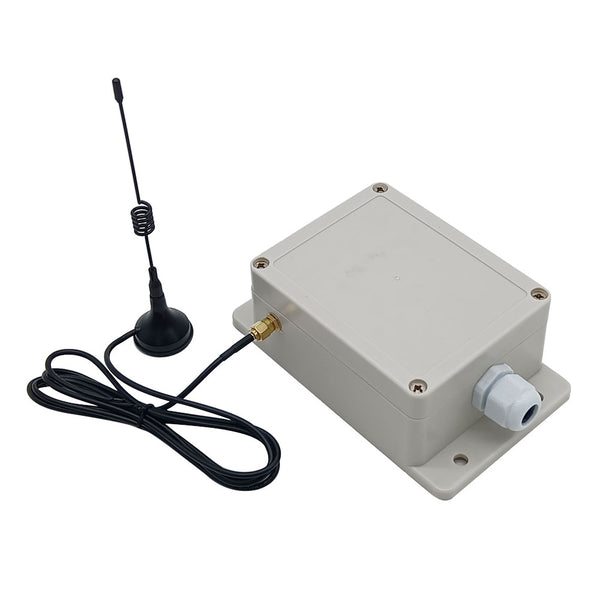

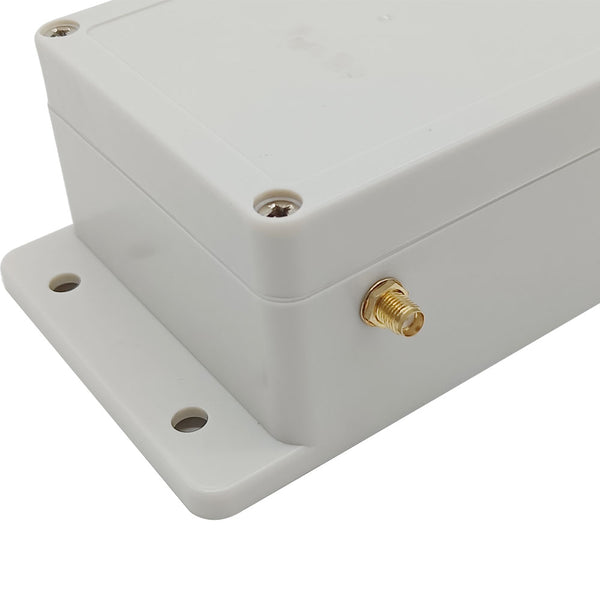

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell: S1X-DC-ANT3
Betriebsspannung: 6V DC (Modell S1X-DC06), oder 9±1V DC (Modell S1X-DC09), oder 12±1V DC (Modell S1X-DC12), oder 24±2V DC (Modell S1X-DC24), die Betriebsspannung muss angegeben werden bei der Bestellung.
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: DC Stromversorgung Ausgang
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm

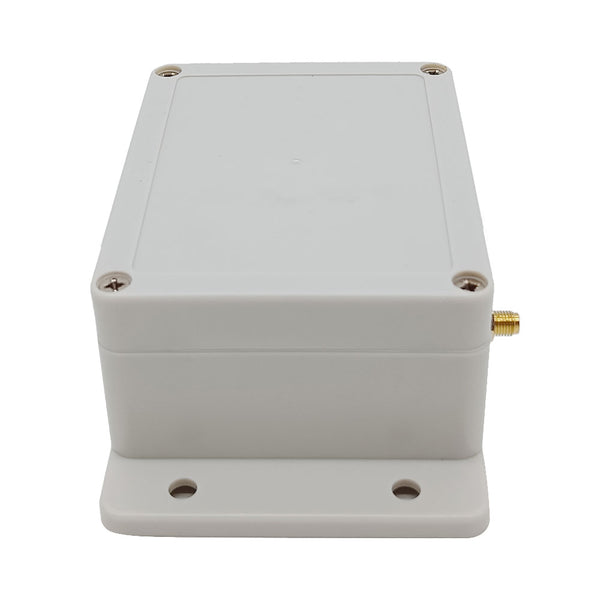

Maße des Gehäuses: 115 x 90 x 55 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger Selbstsichernd oder Momentan Modus einstellen, brauchen Sie einen Sender mit einem Knopf, wie C-1 (100 Meter), CP-1 (500 Meter), oder CB-1 (1000 Meter).
Wenn Sie den Empfänger Verriegelung Modus einstellen, brauchen Sie einen Sender mit zwei Knöpfe, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industriell, Wasserdicht, 1000 Meter), oder CB-2 (1000 Meter).
Arbeitsentfernung:
Mit dem Fernbedienung wie C-1 oder C-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-1 / CB-2
Verwendung:

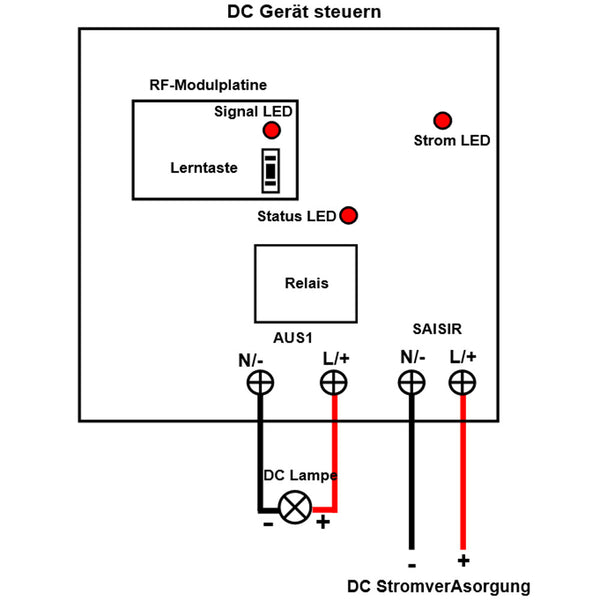

Der funk empfänger kann verwendet werden, um die DC 6V / 9V / 12V / 24V Geräte zu kontrollieren. Wenn die Stromversorgung der Geräte DC 12V sind, müssen Sie den Empfänger mit DC 12V Vesion auswählen, und wenn die Stromversorgung der Geräte DC 24 V sind, müssen Sie den Empfänger mit DC 24 V Vesion auswählen
Einstellen des verschiedenen Kontrolle Modus
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-1:
Drücken und halten die Taste des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste des Handsender los: Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste des Handsender erneut: Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
