Lieferumfang:

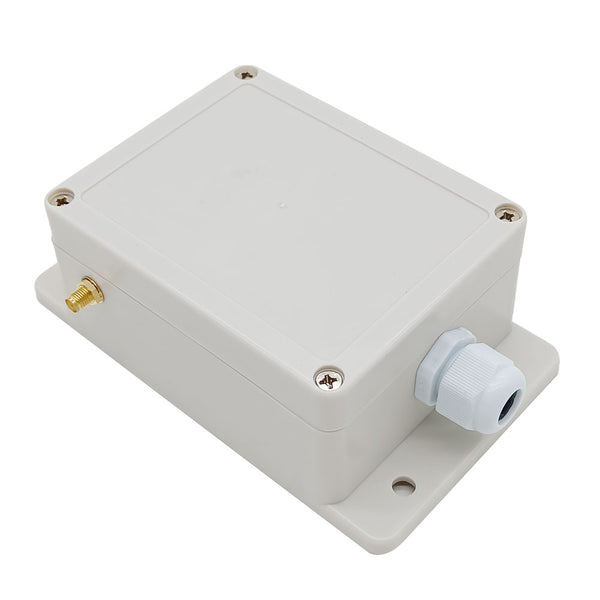

1 x Empfänger: S1X-AC-ANT3
2 x Handsender: C-1 oder C-2
1 x Bedienungsanleitung
Anwendung:
Dieser funk empfänger ist ein elektrisches Gerät mit 1 Kanal AC 230V Stromversorgung Eingang Ausgang, es und der handsender bilden ein Funk Steuerung System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, usw. Wie Lichter, Motoren, Pumpen, Magnetventil, Ventilatoren, Schlösser, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V~240V.
AC Stromversorgung Ausgang: Es kann 110 V, 120 V, 220 V oder 240 V Wechselstrom Geräte steuern.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter des Empfängers:
Modell Nr.: S1X-AC-ANT3
Betriebsspannung: 100~240VAC (110V/120V/220V/240V)
AC Stromversorgung Ausgang: 100~240VAC (110V/120V/220V/240V)
Kanal: 1 CH
3 Kontrolle Modi:: Selbstsichernd, Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsfrequenz: 433.92 MHz
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm (3.5 x 3.1 x 0.7 Zoll)
Maße des Gehäuse: 115 x 90 x 55 mm (4.5 x 3.6 x 2.2 Zoll)
Parameter des Handsender:
Modell Nr.: 0021000 (C-1) / 0021001 (C-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 1 (C-1) / 2 (C-2)
Symbol des Knopfs: Kein Symbol (C-1) / A, B (C-2)
Betriebsspannung: 12V (1 x 23A-12V Batterie)
Betriebsstrom: 6mA
Betriebsfrequenz: 433.92Mhz
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58mm x 39mm x 16mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger Selbstsichernd oder Momentan Modus einstellen, brauchen Sie einen Sender mit einem Knopf, wie Modell C-1 (100 Meter), CP-1 (500 Meter), oder CB-1 (1000 Meter) usw..
Wenn Sie den Empfänger Verriegelung Modus einstellen, brauchen Sie einen Sender mit zwei Knöpfe, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industrielle, 1000 Meter), oder CB-2 (1000 Meter) usw..
Arbeitsbereich:
Mit dem Fernbedienung wie C-1 oder C-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-1 oder CB-2.
Verwendung:
Der Empfänger kann 100~240VAC Geräte steuern.
Verdrahtung:
1) Verbinden Sie das Phasenkabel der AC Stromversorgung an Eingangsklemme "L/+" des Funkempfänger;
2) Verbinden Sie das Neutralleiterkabel der AC Stromversorgung an Eingangsklemme "N/-" des Funkempfänger;
3) Verbinden Sie ein Ende der der AC Geräte an Ausgangsklemme "L/+" des Funkempfänger;
4) Verbinden Sie das andere Ende der AC Geräte an Ausgangsklemme "N/-" des Funkempfänger;
Einstellen des verschiedenen Kontrolle Modus
1) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste des Handsender erneut: Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-1:
Drücken und halten die Taste des Handsender: Das Ausgang Klemmen "OUT1" des Empfänger ausgang AC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste des Handsender los: Das Ausgang Klemmen "OUT1" des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
