Lieferumfang:
1 x Empfänger: S1U-AC-ANT3
2 x Handsender: C-1 oder C-2
1 x Bedienungsanleitung
Anwendung:
Dies ist ein AC 230V fernbedienung funkschalter Kit, mit wasserdichter Funkempfänger mit 1 Kanal 10A Relais ausgang, und RF handsender.
Es kann lange reichweite funksteuerung DC oder AC Geräte. Wie LED Beleuchtung, Lampen, Leuchten, Motoren, Pumpen, Magnetventile, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Jeder Kanal kann bei maximalem Strom 10A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Parameter von Empfänger:
Modell: S1U-AC-ANT3
Betriebsspannung: AC110~240V (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais : 240VAC oder 28VDC
Maximaler Laststrom des Relais : 10A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 115 x 90 x 55 mm

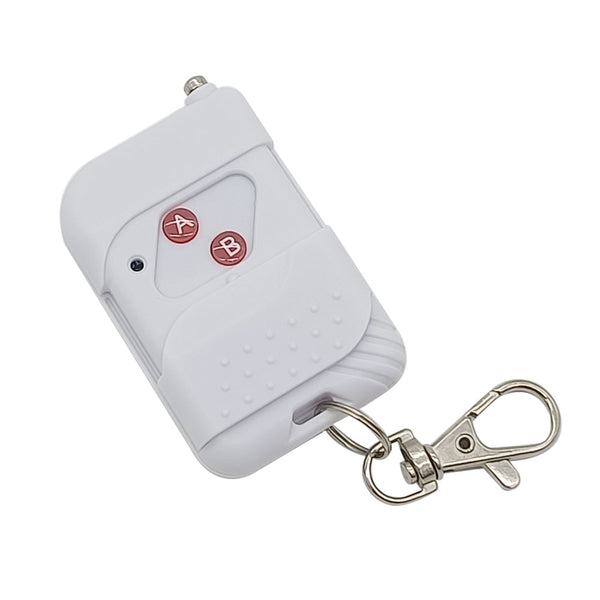

Parameter des Fernsteuerung / Handsender:
Modell Nr.: 0021000 (C-1) / 0021001 (C-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 1 (C-1) / 2 (C-2)
Symbol des Knopfs: Kein Symbol (C-1) / A, B (C-2)
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58mm x 39mm x 16mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger Selbstsichernd oder Momentan Modus einstellen, brauchen Sie einen Sender mit einem Knopf, wie Modell C-1 (100 Meter), CP-1 (500 Meter), oder CB-1 (1000 Meter) usw..
Wenn Sie den Empfänger Verriegelung Modus einstellen, brauchen Sie einen Sender mit zwei Knöpfe, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (Industrielle, 1000 Meter), oder CB-2 (1000 Meter) usw..
Arbeitsbereich:
Mit dem Fernbedienung wie C-1 oder C-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-1 oder CB-2

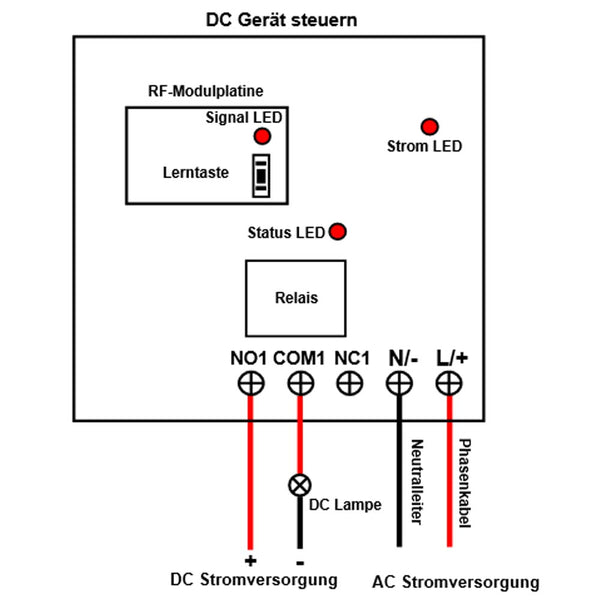

Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet werden.
Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen "COM" und "NO" sind normalerweise geöffnet; Die Klemmen "COM" und "NC" sind normalerweise geschlossen.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender C-1:
Drücken und halten Sie die Taste am Sender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender C-1:
Drücken Sie die Taste am Sender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender C-2:
Drücken Sie die Taste A am Sender: Das Relais im Empfänger ist aktivier, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste B am Sender: Das Relais ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
