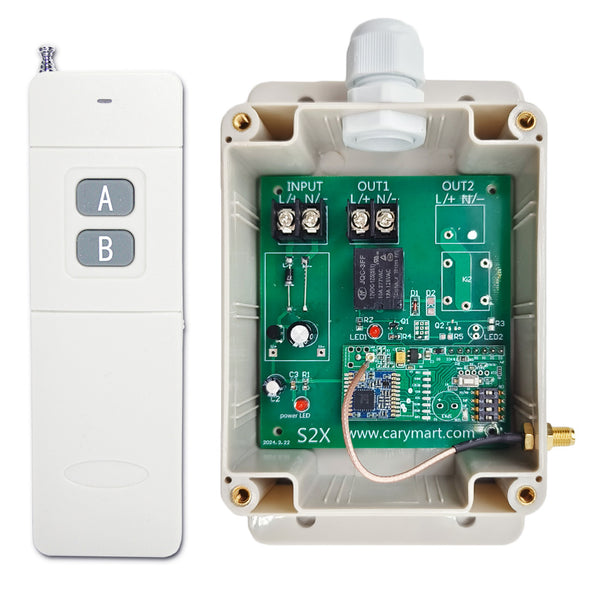

Lieferumfang:
1 x Empfänger: S1XW-DC-ANT3
1 x Fernsteuerung (Handsender): CC-1 / CC-2
1 x Bedienungsanleitung
Anwendung:
Für Lange Reichweite Funksteuerung DC Geräte. Wie Licht, Lampe, LED-Beleuchtung, Motor, Pumpe, Ventilatoren, Magnetventil, usw.
Merkmal:

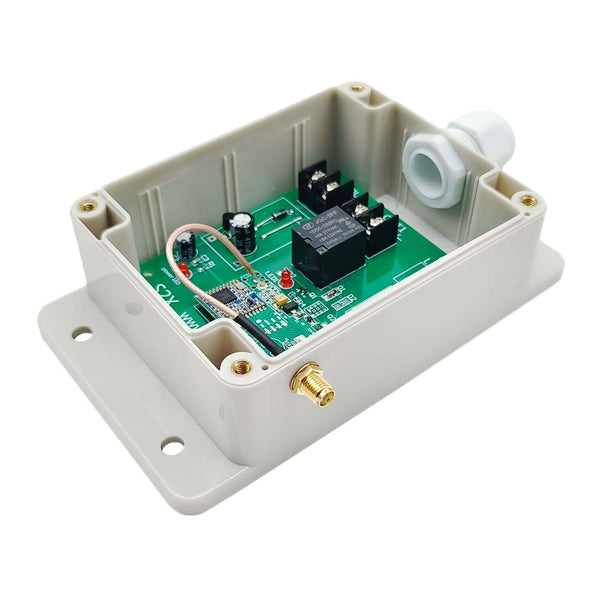

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.

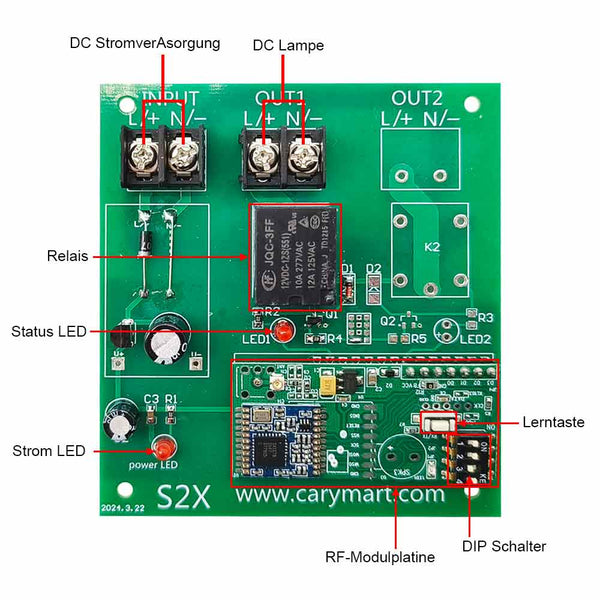

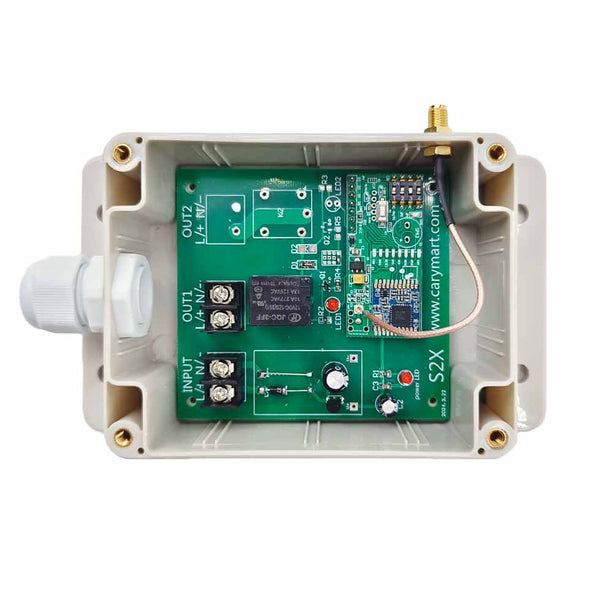

Empfänger:
Modell: S1XW-DC-ANT3
Betriebsspannung: 6V DC (Modell S1XW-DC06), oder 9±1V DC (Modell S1XW-DC09), oder 12±1V DC (Modell S1XW-DC12), oder 24±2V DC (Modell S1XW-DC24)
Ausgangsart: Gleichstromausgang, entspricht der Eingangsspannung
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 10A
Kanal: 1 Wege
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Arbeitsfrequenz: 433MHz
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm
Maße des Gehäuses: 153 x 90 x 55 mm
Fernsteuerung (Handsender):
Modell Nr: 0021060 (CC-1) / 0021061 (CC-2)
Kanal / Knopf: 1 (CC-1) / 2 (CC-2)
Knopf Symbol: kein Symbol (CC-1) / A, B (CC-2)
Betriebsspannung: 9V (1 x 6F22-9V Batterie)
Betriebsfrequenz: 433MHz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter (theoretisch)
Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienung( Handsender):
Dieser Empfänger funktioniert nur mit 5000 Meter Handsender (Fernbedienung).
Wenn Sie den Empfänger in Selbstsichernd modus oder Momentan modus versetzen, es sollte mit dem Sender mit einem Taste arbeiten, wie Modell CC-1 (Reichweite 5000 Meter) und CCW-1 (Wasserdicht, Reichweite 5000 Meter).
Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit dem Sender mit zwei Tasten arbeiten, wie Modell CC-2 (Reichweite 5000 Meter) und CCW-2 (Wasserdicht, Reichweite 5000 Meter).
Super langer Arbeitsbereich:
Das Set hat eine maximale Reichweite von 5 km im einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung:
Der Empfänger kann zur Steuerung von DC 6V, 9V, 12V oder 24V Geräten verwendet werden.
Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen.
Wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.

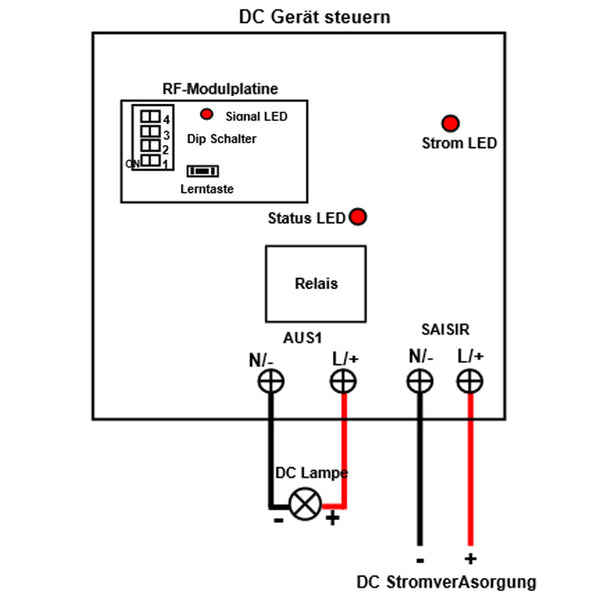

Verdrahtung für Funkschalter Empfänger, Klicken Sie hier, um mehr zu erfahren.
Einstellen des 3 Kontrolle Modis für Funkschalter Empfänger, Klicken Sie hier, um mehr zu erfahren.
So stellen Sie die Rückkopplung Funktion ein
Sie können das vierte Bit des Dip Schalter einschalten, um die Rückkopplung funktion zu aktivieren; oder schalten Sie das vierte Bit aus, um die Rückkopplung funktion zu deaktivieren.
Achtung: Das erste Bit des Dip Schalter am Empfänger muss auf die Position ON gesetzt werden.
Koppeln und Löschen für Funkschalter Empfänger und Fernbedienung Handsender, Klicken Sie hier, um mehr zu erfahren.
