Lieferumfang:
1 x Empfänger: S4PXW-AC-ANT3
1 x Fernsteuerung(Handsender): CC-4
1 x Bedienungsanleitung
Einführung:
Dieser Empfänger ist ein Fernschalter mit sehr großer Reichweite. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es verwendet einen Transceiver-Chip, um die bidirektionale Kommunikation zu implementieren. Sein idealer Arbeitsabstand beträgt bis zu 5 Kilometer, was ein hervorragendes Gerät für die Fernsteuerung und Fernkommunikation ist.
Anwendung:
Es kann Lange Reichweite Funksteuerung AC-Elektrogeräte, wie LED-Beleuchtung, Lampe, Lichter, Motore, Pumpe, Elektrischer Ventilator, Magnetventile, usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

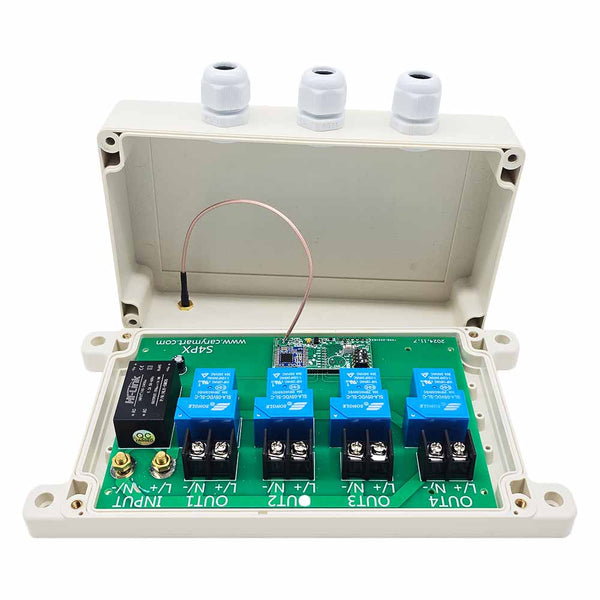

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Rückkopplung Funktion:
Der Empfänger und der Sender haben einen Zweiwege Arbeitsmodus, so dass der Benutzer den Arbeitsstatus des Empfängers kennen kann durch den Sender.
Zweiwege Arbeitsmodus: Wenn der Empfänger erfolgreich ausgelöst wurde durch das Signal vom Sender, es sendet sofort ein Rückmelde signal an den Sender, dann sendet der Sender einen Summton aus, um Sie zu informieren dass der Empfänger erfolgreich ausgelöst wurde.

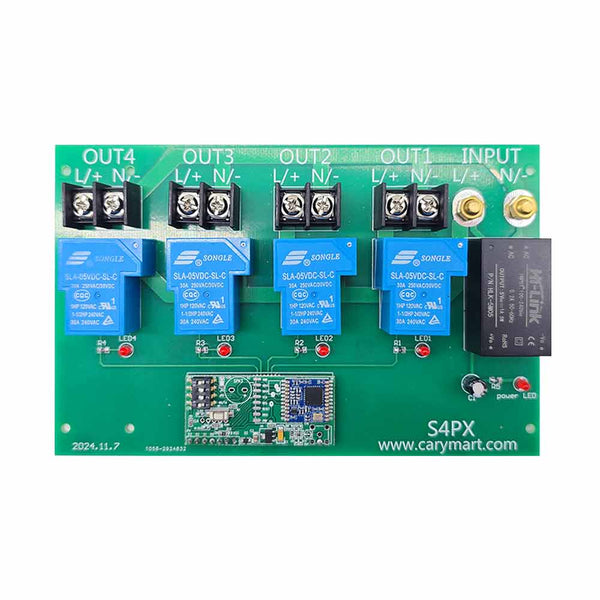

Parameter des Empfängers:
Modell: S4PXW-AC-ANT3
Betriebsspannung: Kompatibel mit AC 100V~240V
Ausgangsart: Wechselstromausgang, entspricht der Eingangsspannung.
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 30A pro Kanal
Kanal: 4 Wege
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Arbeitsfrequenz: 433.92MHz
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 170 x 100 x 18 mm
Maße des Gehäuse: 200 x 120 x 53 mm
Parameter des Fernsteuerung (Handsender):
Modell: 0021062 (CC-4)
Kanal / Knopf: 4
Knopf Symbol: A, B, C, D
Betriebsspannung: 9V (1 x 6F22-9V Batterie)
Statische Strom: 5μA
Betriebsstrom: 65mA (wenn der Sender gerade ein Signal sendt.), 16mA (wenn der Sender gerade das Signal empfängt).
Betriebsfrequenz: 433.92MHz
Modulations Modus: FSK + LORA
Feedbacks: Summton
Sendeentfernung: 5000 Meter / 15000 Fuß (theoretisch)
Betriebstemperatur: -10 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienung(Handsender):
Dieser Empfänger funktioniert nur mit 5000 Meter Handsender (Fernbedienung). Wie Modell CC-4 (Reichweite von 5000 Metern / 15000 Fuß) und CCW-4 (Wasserdicht, Reichweite von 5000 Metern / 15000 Fuß).
Super langer Arbeitsbereich:
Das Set hat eine maximale Reichweite von 5 km im einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

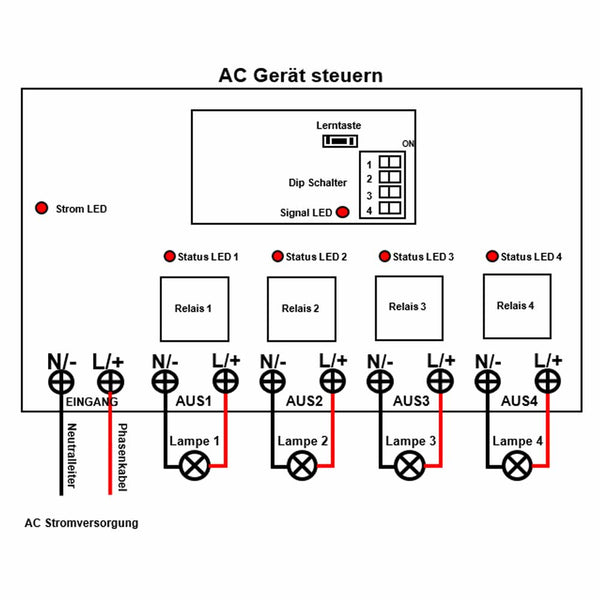

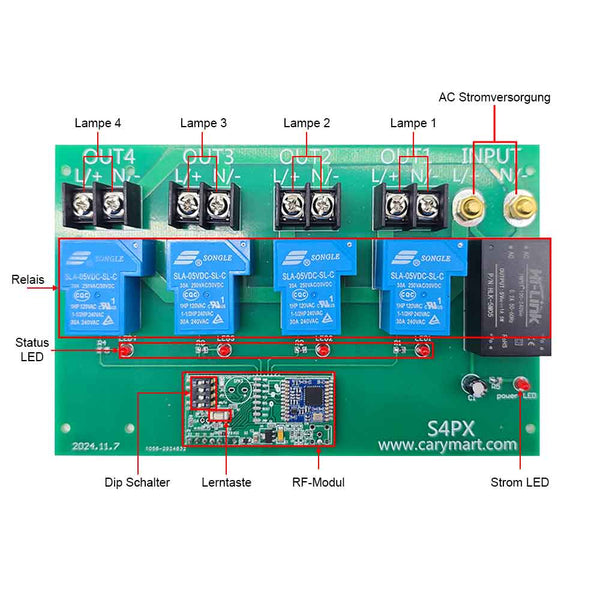

Verdrahtung:
1) Verbinden Sie das Phasenkabel der AC Stromversorgung an Eingangsklemme "L/+" des Funkempfänger;
2) Verbinden Sie das Neutralleiterkabel der AC Stromversorgung an Eingangsklemme "N/-" des Funkempfänger;
3) Verbinden Sie ein Ende der der AC Geräte an Ausgangsklemme "L/+" des Funkempfänger;
4) Verbinden Sie das andere Ende der AC Geräte an Ausgangsklemme "N/-" des Funkempfänger.
Einstellen des verschiedenen Kontrolle Modus
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Der Betrieb des Selbsthemmung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Das Klemme "OUT1" ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste A erneut: Das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Klemme "OUT2" ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste B erneut: Das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste C am Sender: Das Klemme "OUT3" ausgang AC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Drücken Sie die Taste C erneut: Das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken Sie die Taste D am Sender: Das Klemme "OUT4" ausgang AC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Drücken Sie die Taste D erneut: Das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Der Betrieb des Momentan modus mit dem Sender CC-4:
Drücken und halten die Taste A am Sender: Das Klemme "OUT1" ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste A los: Das Klemme "OUT1" stoppen die Ausgabe, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten die Taste B am Sender: Das Klemme "OUT2" ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste B los: Das Klemme "OUT2" stoppen die Ausgabe, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken und halten die Taste Cam Sender: Das Klemme "OUT3" ausgang AC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet.
Lassen Sie die Taste C los: Das Klemme "OUT3" stoppen die Ausgabe, und die angeschlossene Lampe 3 wird ausgeschaltet.
Drücken und halten die Taste D am Sender: Das Klemme "OUT4" ausgang AC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet.
Lassen Sie die Taste D los: Das Klemme "OUT4" stoppen die Ausgabe, und die angeschlossene Lampe 4 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Der Betrieb des Verriegelung modus mit dem Sender CC-4:
Drücken Sie die Taste A am Sender: Das Klemme "OUT1" ausgang AC Stromversorgung, und die angeschlossene Lampe 1 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste B am Sender: Das Klemme "OUT2" ausgang AC Stromversorgung, und die angeschlossene Lampe 2 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste C am Sender: Das Klemme "OUT3" ausgang AC Stromversorgung, und die angeschlossene Lampe 3 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
Drücken Sie die Taste D am Sender: Das Klemme "OUT4" ausgang AC Stromversorgung, und die angeschlossene Lampe 4 wird eingeschaltet; 3 andere Klemmen stoppen die Ausgabe, und 3 andere angeschlossene Lampen sind ausgeschaltet.
So stellen Sie die Rückkopplung Funktion ein:
Sie können das vierte Bit des Dip Schalter einschalten, um die Rückkopplung funktion zu aktivieren; oder schalten Sie das vierte Bit aus, um die Rückkopplung funktion zu deaktivieren.
Achtung: Das erste Bit des Dip Schalter am Empfänger muss auf die Position ON gesetzt werden.
So koppeln Sie den Sender mit dem Empfänger:
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED blinkt dann dreimal und geht dann aus, dies bedeutet dass das Lernen erfolgreich ist.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Drücken und halten Sie die Lerntaste im Empfänger für 3-4 Sekunden, Signal-LED leuchtet zuerst, blinkt dann dreimal schnell und geht dann aus, Lassen Sie zu diesem Zeitpunkt die Lerntaste los, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
