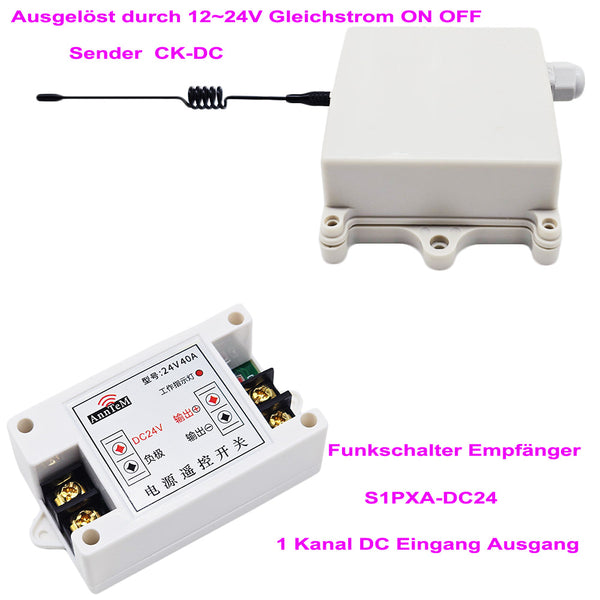

Lieferumfang:
1 x Empfänger: S1PXA-DC12 oder S1PXA-DC24
1 x Sender: CK-DC
1 x Bedienungsanleitung
Anwendung:
Es kann Lange Reichweite Funksteuerung DC Elektrische Geräte. Wie Lichter, Lampen, LED-Beleuchtung, Motoren, Pumpen, Magnetventile, usw.

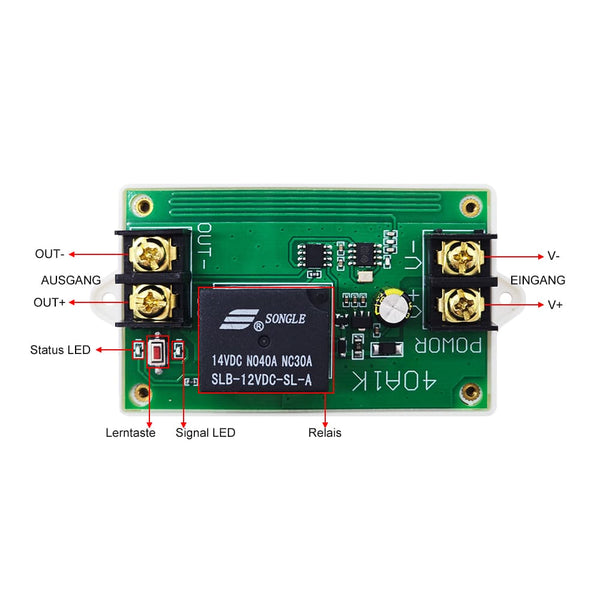

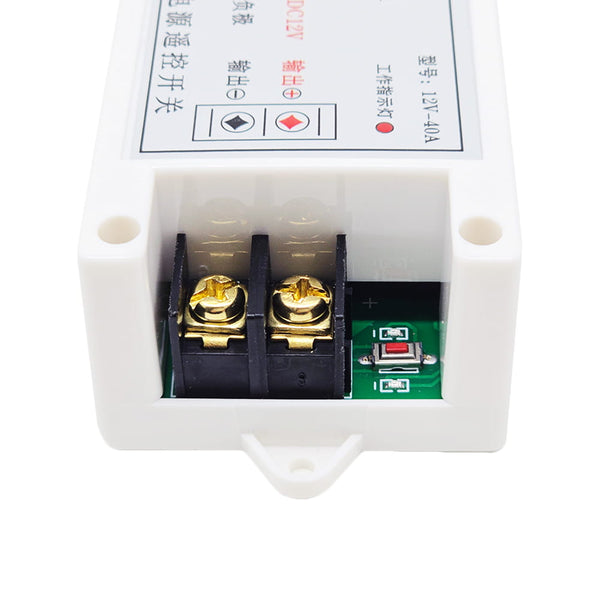

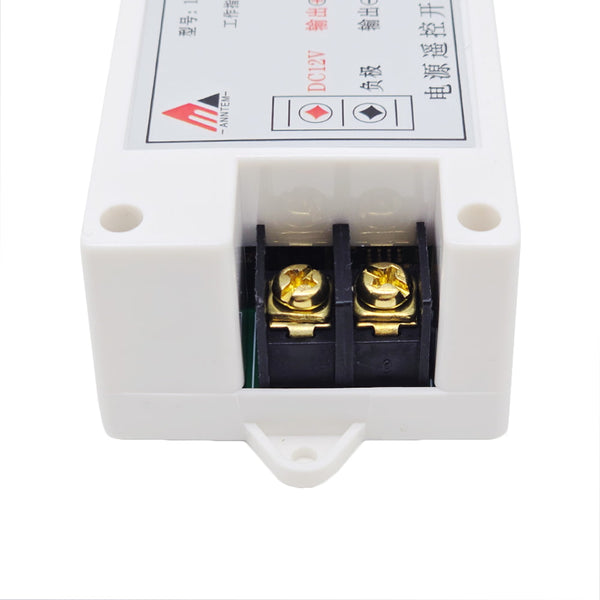

Empfänger Parameter:
Modell: S1PXA-DC12 / S1PXA-DC24
Betriebsspannung: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) , die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsart: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) wie eingangsspannung
Kanal: 1 Kanal
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 30A / Kanal
Kontrolle Modi: Verriegelung
Betriebsfrequenz: 433.92MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20 ° C to +70 ° C
Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm

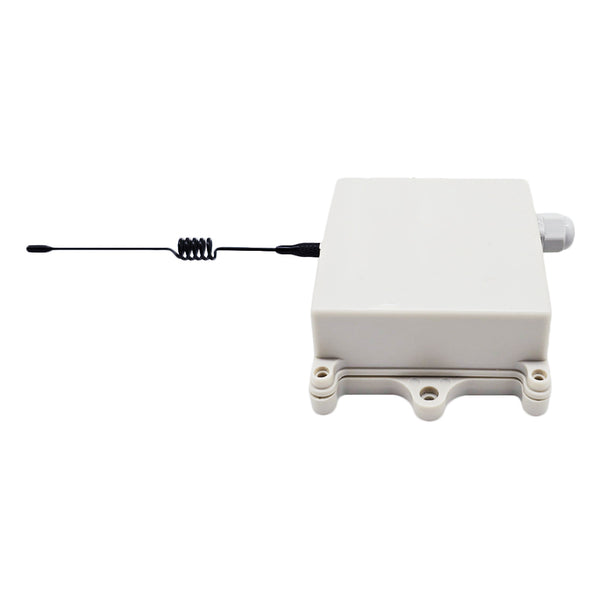

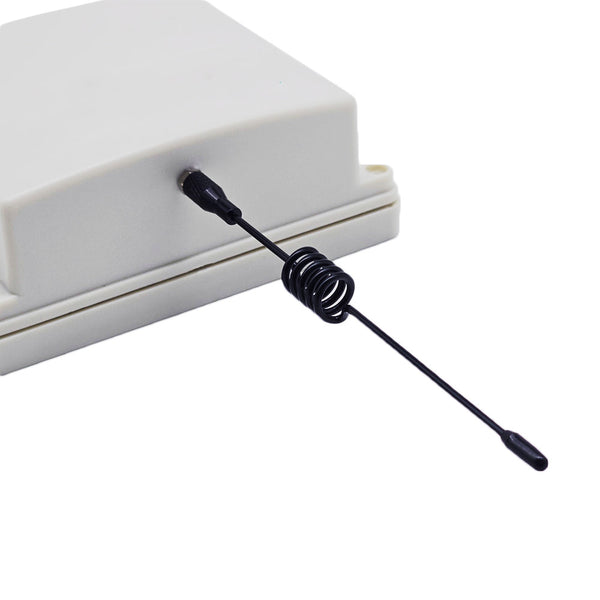

Parameter des Senders:
Modell: CK-DC
Mit 2 Eingangskabeln.
Keine Batterien sind für den Betrieb erforderlich.
Ausgelöst durch 12~24V Gleichstrom ON OFF.
Auslösung Methode: Wenn die Eingangskabel ein Gleichspannungssignal erhalten, blinkt nach 1 Sekunde die Signal-LED am Sender zuerst langsam einmal und dann schnell, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung blinkt die Signal-LED weiterhin langsam. Wenn die Eingangskabel das Gleichspannungssignal verlieren, sendet der Sender sofort das Funksignal "OFF". Nach Abschluss der Übertragung blinkt die Signal-LED 30 Sekunden lang langsam und erlischt anschließend.
Signalübertragungszeit: 1 Sekunde
Betriebsfrequenz: 433.92MHz
Enkodierung Chip: PT2262 / SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße der PCB: 73 x 73 x 19 mm
Maße des Gehäuse: 110 x 86 x 40 mm
Arbeitsprinzip:
Der Sender CK-DC ist eine spezielle Fernbedienung, die durch die Ein- und Ausschaltbedingungen von 12~24V DC-Strom aktiviert wird. Es hat zwei Eingangskabel zum Anschließen eines Gleichspannungs-Signals von einem Gerät, wie Steckdose, Warnhost, Detektor, Sensor, speicherprogrammierbaren Steuerung, Gleichstrom Sirene, Gleichstrom Leuchte oder anderen Gleichstrom Geräten.
Wenn an seine Eingangskabel eine Gleichspannung angelegt wird, sendet er ein Funksignal "ON". Wenn er aufhört, Gleichspannung zu empfangen, sendet er ein Funksignal "OFF".
Arbeitsbereich:
Das Kit der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Verwendung und Bedienung:
Wenn Sie das Gerät A über ein 12~24V Gleichspannungssignal des Geräts B steuern möchten, machen wie folgende:

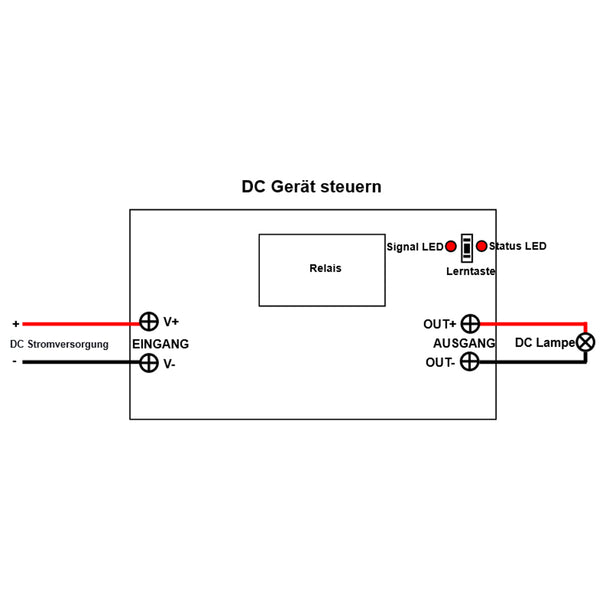

1. Schließen Sie Gerät A an die Ausgangsklemme des Empfängers an.
2. Schließen Sie die DC-Ausgangsklemme von Gerät B an die Eingangsklemme des Senders an.
3. Wenn Gerät B ein Gleichspannungssignal an den Sender sendet, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das Gerät A einzuschalten.
4. Wenn Gerät B kein Gleichspannungssignal mehr an den Sender sendet, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das Gerät A auszuschalten.
