Anmerkung:

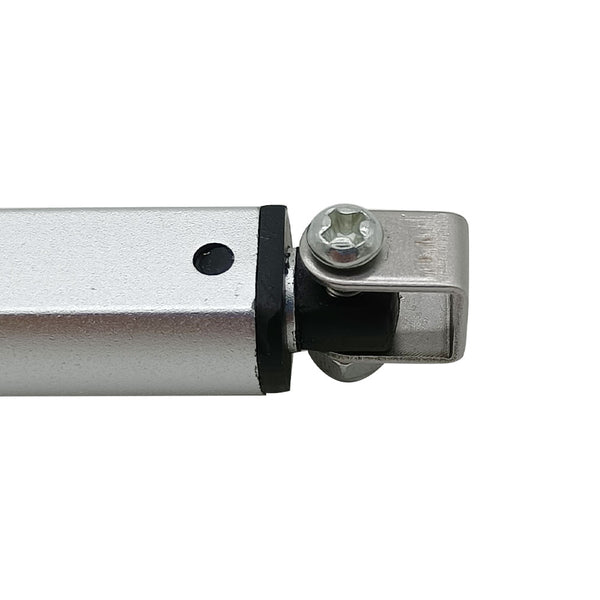

1. Dieser Linearantrieb enthält keine festen Montagewinkel, klicken Sie bitte hier um sie zu kaufen.
2. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
3. Wenn Sie einen Manuelle Kontroller oder Handschalter wünschen, für Steuerung Linearantrieb, klicken Sie bitte hier um zu kaufen.
4. Wenn Sie einen Set Funkschalter mit Fernbedienung wünschen, für Funksteuerung Linearantrieb, klicken Sie bitte hier um zu kaufen.

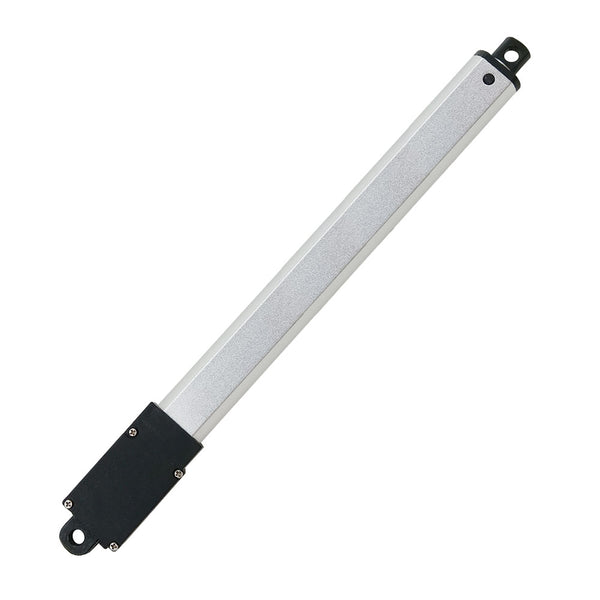

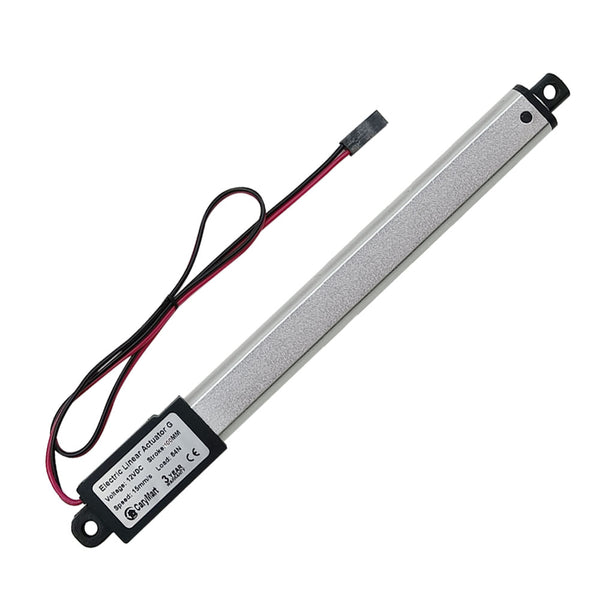

Diese Miniatur-Linearaktuatoren sind klein, leicht, leise und sehr langlebig. Geeignet für Anwendungen, die wenig Platz und kleine Lasten erfordern. Hauptsächlich verwendet für kleine Türen, Fenster, Möbel, Medizin- und Gesundheitsgeräte, landwirtschaftliche Maschinen, Fahrzeuge, Schiffe, Drohnen, Flugzeugmodelle, Automodelle, Schiffsmodelle, Robotik, Fernbedienungen und so weiter. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen

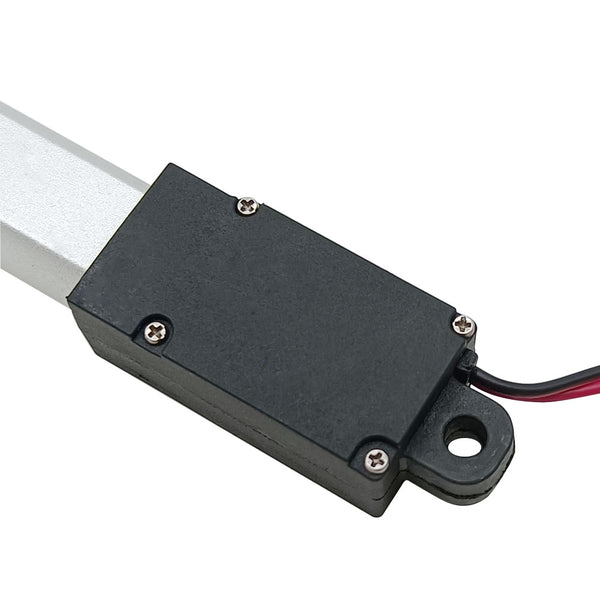

Polyamidgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Starker Schub, bis zu 188N / 19 kg
Mehrere Geschwindigkeitsoptionen, von 5 mm/Sekunde bis 150 mm/Sekunde
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endschalter (nicht einstellbar), der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 6V DC oder 12V DC

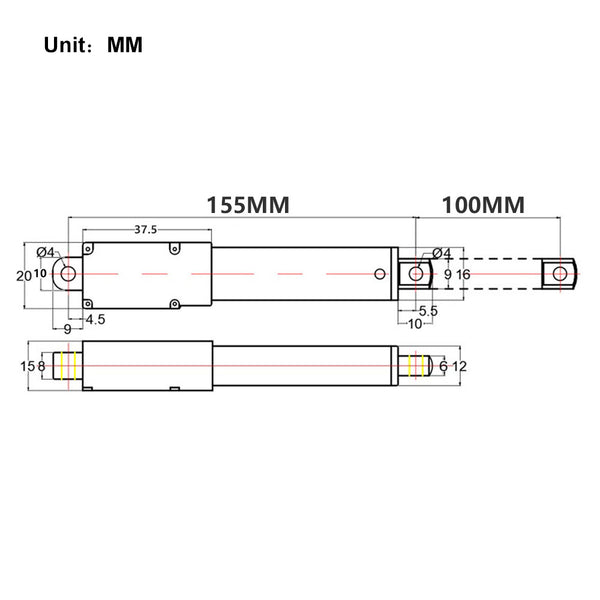

Hublänge: 100mm
Einbaulänge: 155mm
Optionale Geschwindigkeit: 5mm±1mm/s, 7mm±2mm/s, 9.5mm±2mm/s, 15mm±3mm/s, 30mm±5mm/s, 50mm±10mm/s, 150mm±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 188N / 19 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.02~0.04A bei 12V oder 0.04~0.08A bei 6V
Volllaststrom: 0.2~0.3A bei 12V oder 0.4~0.6A bei 6V
Außenrohrdurchmesser: 12*16mm
Teleskoprohrdurchmesser: 6*9mm
Durchmesser der Befestigungslöcher: 4mm
Gehäusematerial: Polyamid
Hubstangenmaterial: Aluminiumlegierung
Außenrohrmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%

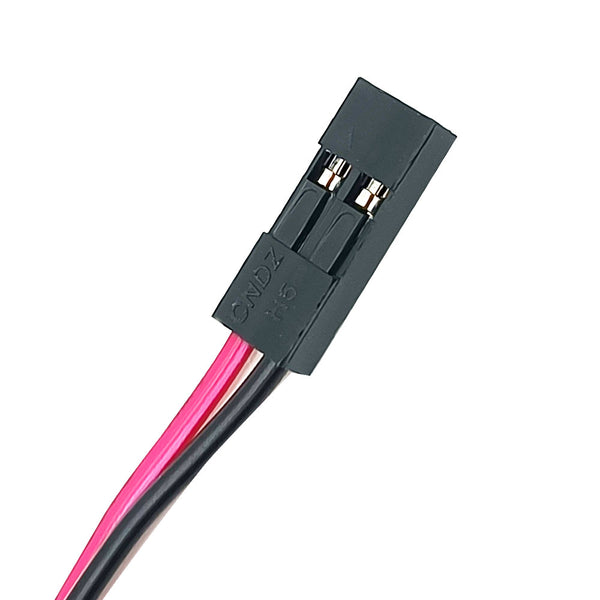

Steckerstandard: Gewöhnlicher zweiadriger Draht
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 45dB~55dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54
Bedienung:

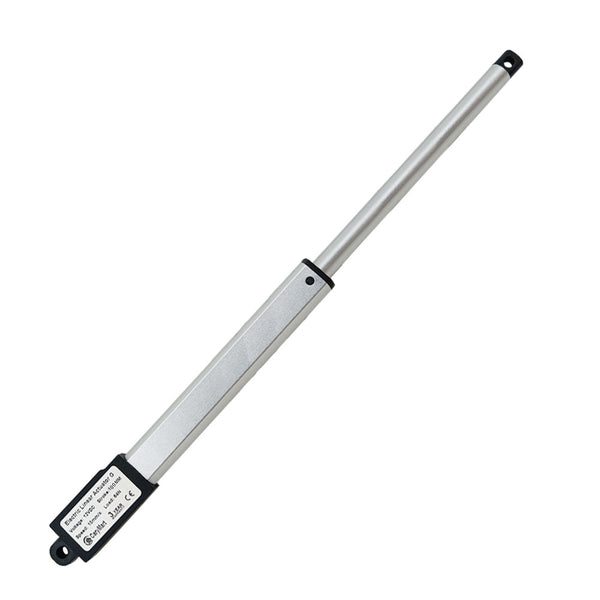

Wenn der Linearaktuator an eine Gleichstromversorgung angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der Gleichstromversorgung geändert werden.
| Schub- und Geschwindigkeitstabelle | |
| Geschwindigkeit | Schubkraft |
| 5mm/s | 188N / 19 kg / 42 lbs |
| 7mm/s | 128N / 13 kg / 29 lbs |
| 9.5mm/s | 96N / 9.8 kg / 21 lbs |
| 15mm/s | 64N / 6.5 kg / 14 lbs |
| 30mm/s | 32N / 3.2 kg / 7 lbs |
| 50mm/s | 19N / 1.9 kg / 4 lbs |
| 150mm/s | 6N / 0.6 kg / 1.3 lbs |
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in
Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine
Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden
ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte
haben Sie Verständnis.
