1 Kanal 230V AC Motor Steuerung Funkschalter oder Kontroller (Modell: 0020324)

Normaler Preis €38,00

Lieferumfang:

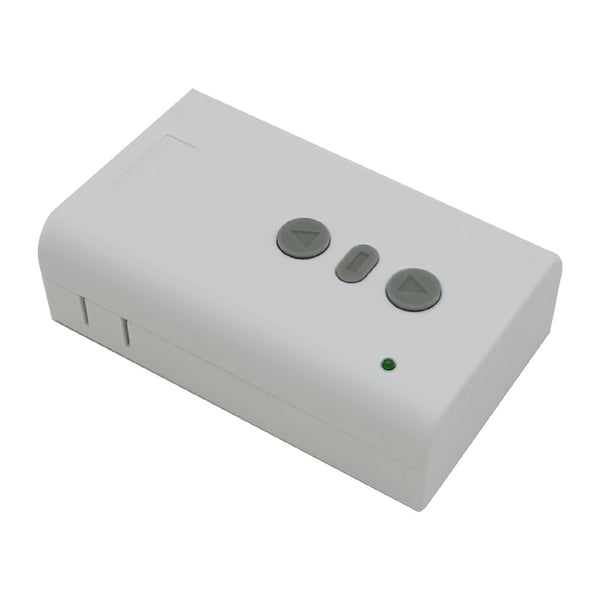

1 x Empfänger: S1FC-AC
1 x Bedienungsanleitung

Anwendung:

Es kann in funkfernbedienung Jalousien, Rolltore , Projektionsschirme , Markisen, Pumpen, Winden, Förderbänder oder andere Geräte mit AC Motoren verwendet werden.

Kennzeichen:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Wechselstrommotor.
Stützspannung von 110 VAC~240 V.
Sie können den Motor so betreiben, dass er sich in positiver oder umgekehrter Richtung dreht, indem Sie die Tasten am Empfänger oder am Fernbedienung verwenden.
Mit drei manuellen Tasten: Sie können den Motor mit manuellen Tasten steuern.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor zu stoppen.
Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

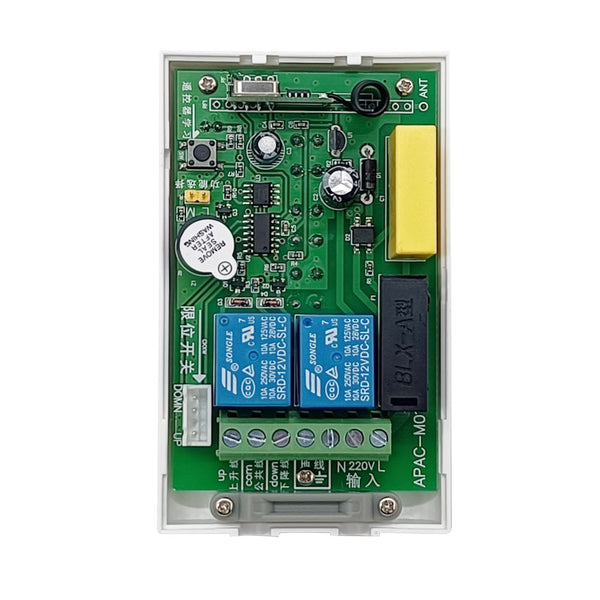

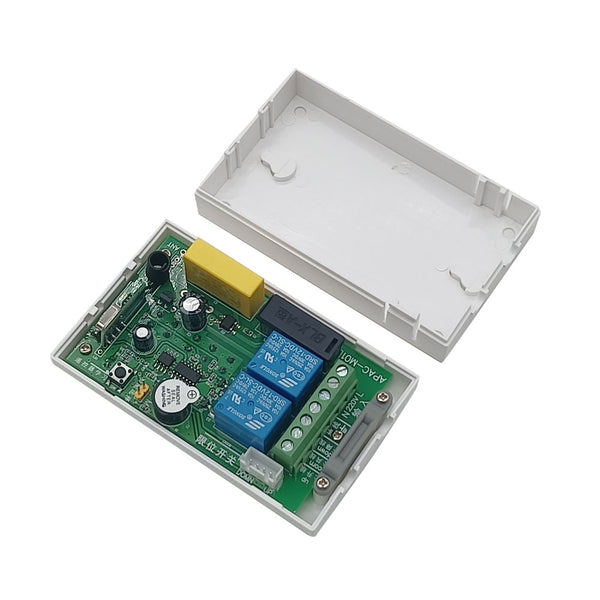

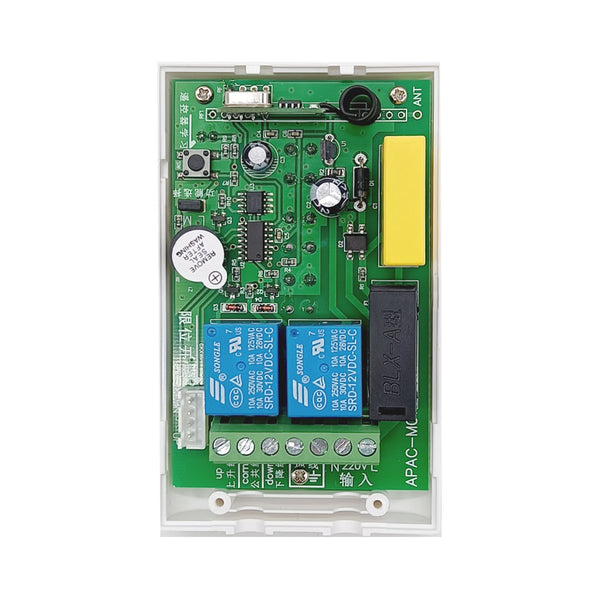

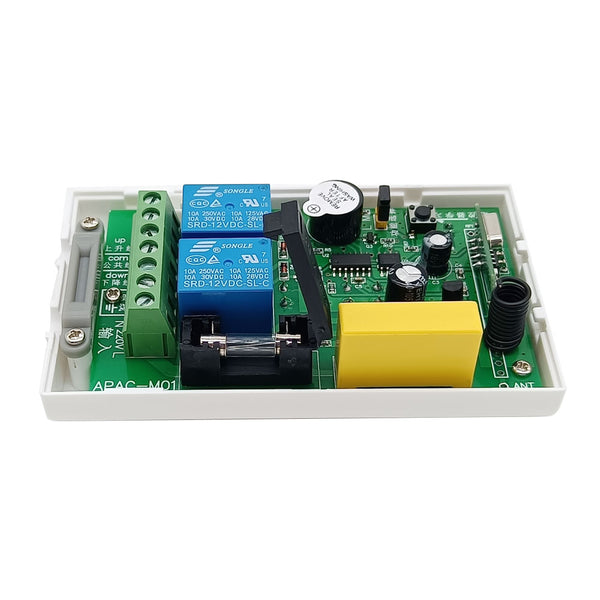

Empfänger:
Modell: S1FC-AC
Betriebsspannung: 110~240VAC (110V/120V/220V/240V)
Ausgangsspannung: 110~240VAC (110V/120V/220V/240V), die Ausgangsspannung ist gleich der Eingangsspannung.
Arbeitsfrequenz: 433.92 MHz
Kanal: 1 CH, kann mit Wechselstrommotor arbeiten.
Ruhestrom: ≤8mA
Nennstrom: 5A, daher darf der maximale Anlaufstrom des Motors 5A nicht überschreiten.
Drahtbereich für die Terminals: 22-14 AWG
2 wählbare Arbeitsmodi: Verriegelung, Momentan
Betriebstemperatur: -20°C bis +70°C
Gehäusegröße: 100 x 60 x 30 mm

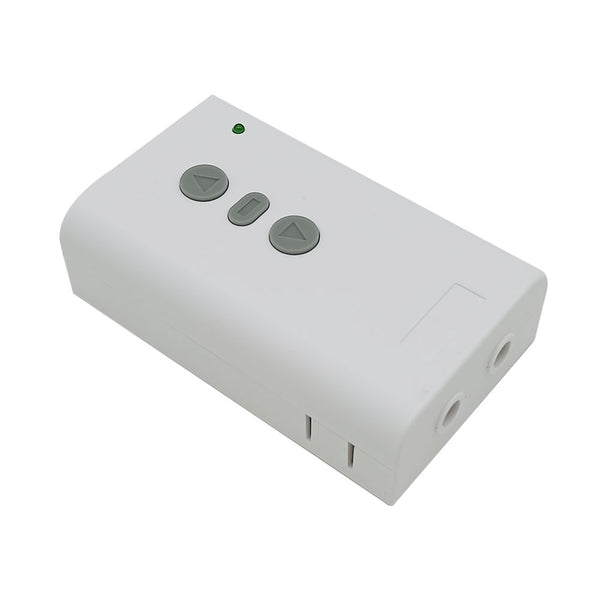

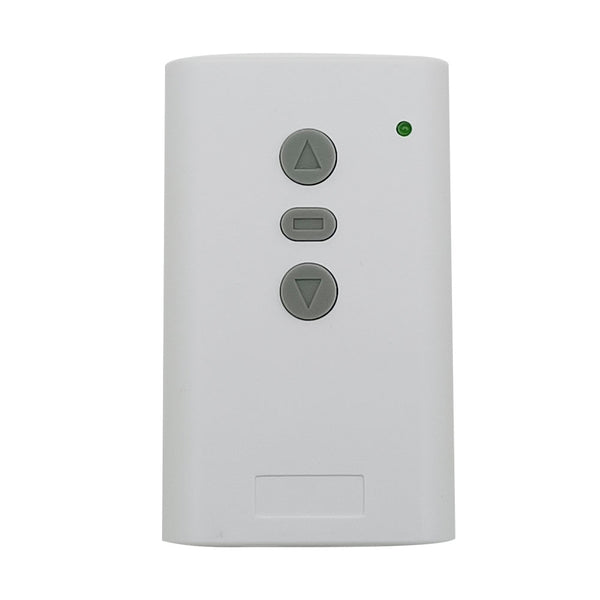

Passende Funk Handsender:
Der Empfänger kann verschiedene Modelle Funk Handsender zusammen arbeiten.
Wenn Sie den Empfäng in Kontrollmodus von Momentan einstellen, sollen Sie den 2-Knöpfe Sender benutzen, wie CV-2-2 (500M), oder CB-2 (1000M) usw..
Wenn Sie den Empfäng in Kontrollmodus von Verklinkte einstellen, sollen Sie den 3 / 4-Knöpfe Sender benutzen, wie CA-3 (200M), CV-4-2 (500M), or CB-3-2 (1000M) usw..

Reichweite:
Mit dem Sender von Model CA-3 kann die Reichweite 200 Meter im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500M. Wenn Sie eine größere Entfernung brauchen, bitte wählen Sie eine andere stärker Serie der Ferbedienung oder eine externe Antenne aus, zum Beispiel CB Serie Sender.


Einstellen verschiedener Steuermodi:
1) Einstellung der Modus Verriegelung: Verbinden Sie nicht zwei Jumper.
Der Bedienung durch den Sender, wie CA-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Drücken Sie die Taste ■ am Sender: Motor stoppt.

Die Bedienung durch den Empfänger:
Drücken Sie die Taste ▲ am Empfänger: Motor dreht in positiver Richtung.
Drücken Sie die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung.
Drücken Sie die Taste ■ am Empfänger: Motor stoppt.

2) Einstellung der Modus Momentan: Verbinden Sie zwei Jumper mit einem Kurzschlusskappe.
Der Betrieb durch den Sender, wie CA-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.

Die Bedienung durch den Empfänger:
Drücken und halten die Taste ▲ am Empfänger: Motor dreht in positiver Richtung.
Lassen Sie die Taste ▲ los: Motor stoppt.
Drücken und halten die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung.
Lassen Sie die Taste ▼ los: Motor stoppt.

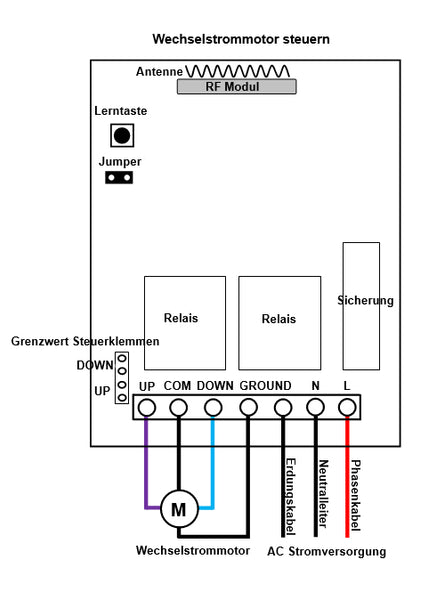

Grenzwert Steuerklemmen:
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise offen Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motor.
Sie können beispielsweise einen normalerweise offen Endschalter an die Klemmen <UP> anschließen, und einen weiteren normalerweise offen Endschalter an die Klemmen <DOWN> anschließen.
Wenn der Motor in positive Richtung dreht, wenn zwei Klemmen <UP> verbunden sind, der Motor stoppt automatisch.
Wenn der Motor in umgekehrter Richtung dreht, wenn zwei Klemmen <DOWN> verbunden sind, der Motor stoppt automatisch.
