Anwendung:
Es kann in der Industrie-Automatisierung und Landwirtschaft-Automation, wie Fabrik, bauernhof, weide, Fahrzeugen, Schiffen, Offshore-Betrieb, usw. Es kann drahtlose fernbedienung AC 230V ou 380V verschiedene ausrüstungen, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: AC 220~380V, unterstützung AC 220V, AC 240V, AC 380V.
Relaisausgang: Der Empfänger ist Relaisausgang. Es können zur Steuerung DC und AC Geräte verwendet werden. Die Klemmen sind NO / NC (normalweise geöffnet / normalweise geschloßen) und es ist wie ein Funkschalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit 3 manuellen Tasten: Sie können die manuellen Tasten drücken, um die Geräte zu steuern.
Mit externer Teleskopantenne, der Empfänger hat einen größeren Arbeitsbereich.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

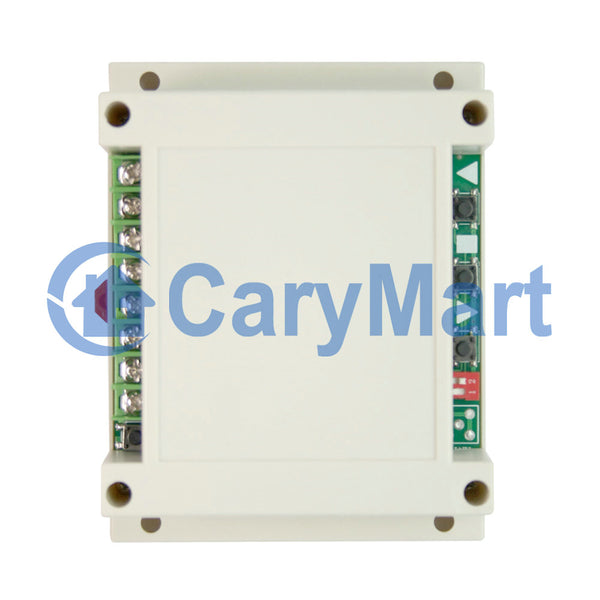

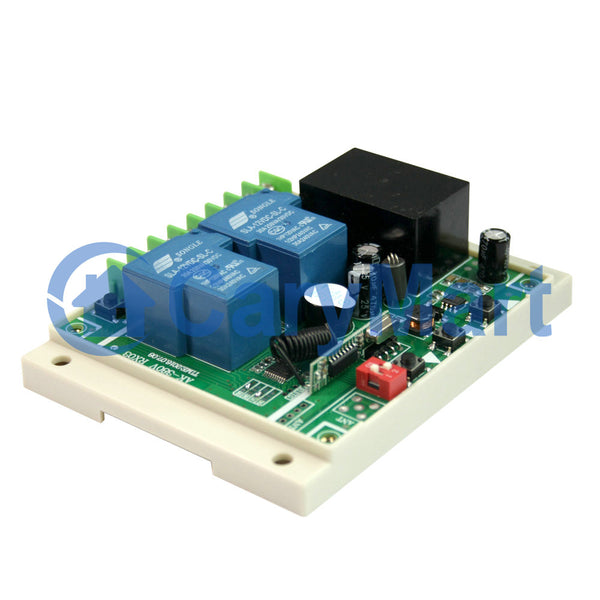

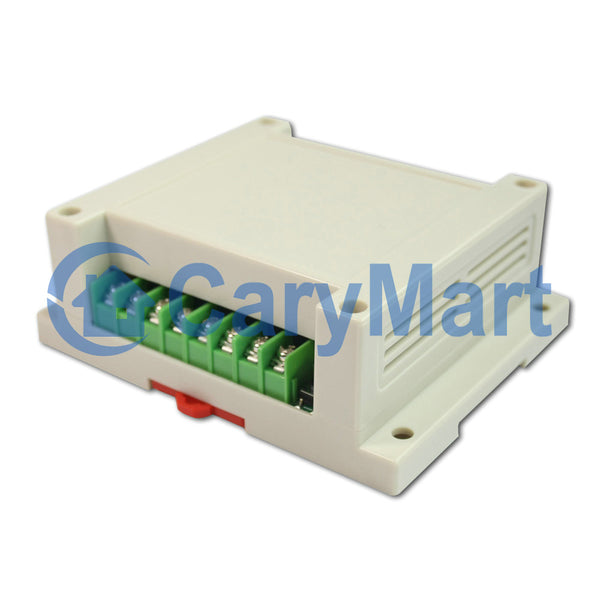

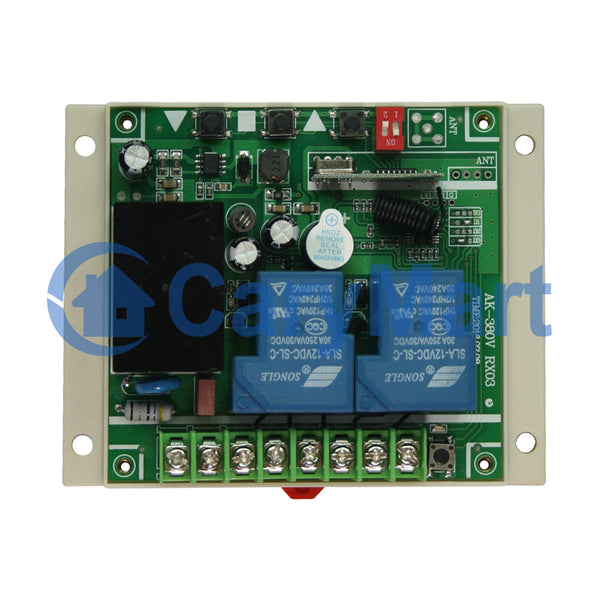

Empfänger Parameter:
Modell Nr. S2PU-AC380
Stromversorgung (Betriebsspannung): AC 220V~380V (220V/240V/380V)
Ausgang: Relaisausgang (normal geöffnet und normal geschlossen)
Drahtbereich für die Terminals: 22-12 AWG
Betriebsfrequenz: 433.92MHz
Kanal: 2 CH
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Statische Strom: ≤6mA
Maximaler Laststrom: 30A / jeder Kanal
Betriebstemperatur: -20 ° C bis +70 ° C
Maße der PCB: 92mm x 86mm x 24mm
Maße des Gehäuses: 115mm x 90mm x 40mm

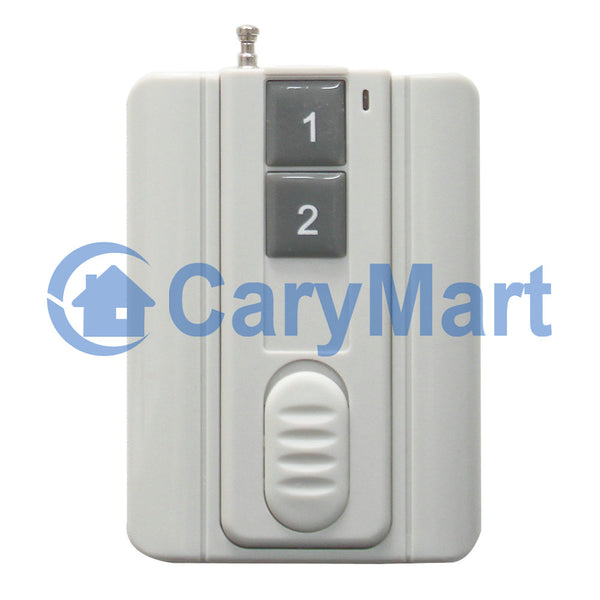

Sender Parameter:
Modell Nr.: 0021056 (CG-2)

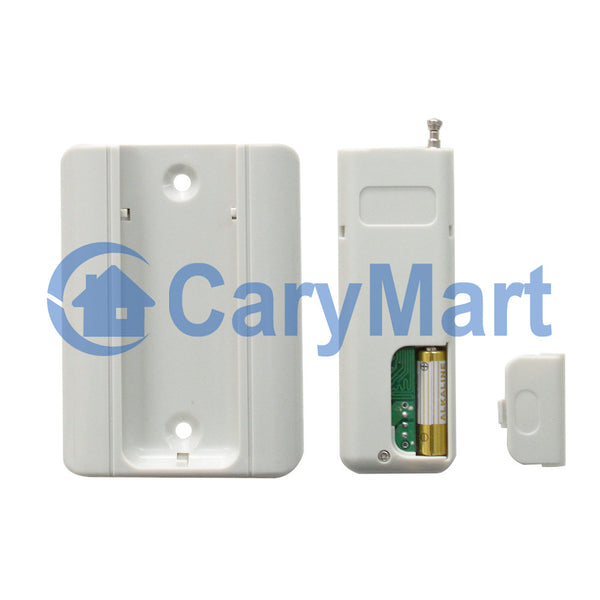

Mit Wandklebrige Stütze
Kanal/Knopf: 2
Symbol des Knopfs: 1, 2
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 8mA
Betriebsfrequenz: 433MHz
Sendeentfernung: 500m / 1500ft (theoretisch)
Anpassung Modus: ASK
Einheit Mass: 84mm x 30mm x 10mm
Mass von der Befestigungsbügel: 87mm x 63mm x 10mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CG-2 (500M), CB-2 (1000M) oder CB-3-2 (1000M) usw.
Arbeitsbereich:
Mit dem Fernbedienung wie CG-2 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2 oder CB-3-2.

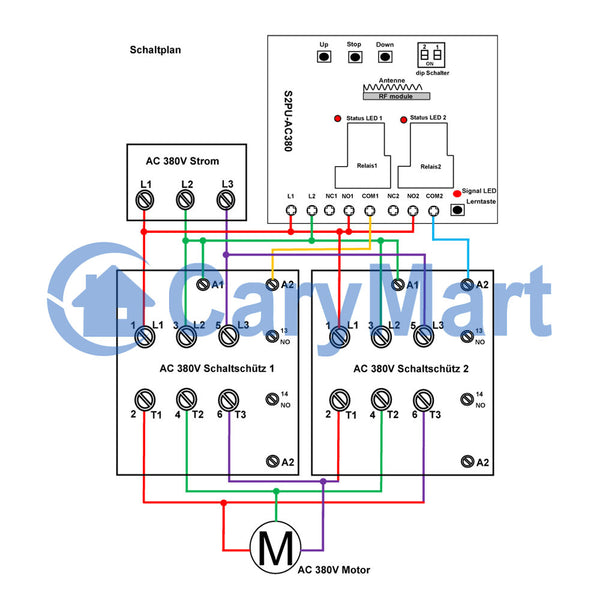

Verwendung (mit dem Sender CG-2):
Der Empfänger kann AC230V-Pumpen, Motoren und andere Geräte direkt steuern. Oder steuern Sie AC380V-Geräte durch Anschließen eines 380V Schützes und können Sie nicht direkt an 380V Geräte anschließen.
Hinweis: Der Empfänger ist ein Relaisausgang, und kein DC / AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen "NO" und "COM" sind normalerweise offen, Die Klemmen "NC" und "COM" sind normalerweise geschloßen.

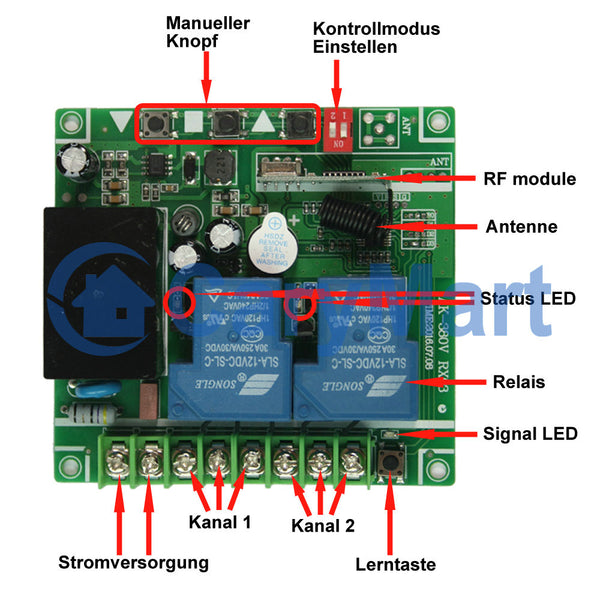

Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd: Schalten Sie den DIP-Schalter 2 ein, und schalten Sie den DIP-Schalter 1 aus.
Modus Selbstsichernd (Arbeiten mit der Fernbedienung CG-2): Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Sie die Taste 1 des Senders: Das Relais 1 ist aktiviert, und der Schütz 1 ist angeschlossen, das Gerät 1 funktioniert.
Drücken Sie erneut die Taste 1: Das Relais 1 ist deaktiviert, und das Schütz 1 ist getrennt, das Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste 2 des Senders: Das Relais 2 ist aktiviert, und der Schütz 2 ist angeschlossen, das Gerät 2 funktioniert.
Drücken Sie erneut die Taste 2: Das Relais 2 ist deaktiviert, und das Schütz 2 ist getrennt, das Gerät 2 funktioniert nicht mehr.
2) Einstellung der Modus Momentan: Schalten Sie die Dip-Schalter 1 und 2 aus.
Modus Momentan (Arbeiten mit der Fernbedienung CG-2): Drücken und halten -> Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste 1 des Senders: Das Relais 1 ist aktiviert, und der Schütz 1 ist angeschlossen, das Gerät 1 funktioniert.
Lassen Sie die Taste 1 los: Das Relais 1 ist deaktiviert, und das Schütz 1 ist getrennt, das Gerät 1 funktioniert nicht mehr.
Drücken und halten die Taste 2 des Senders: Das Relais 2 ist aktiviert, und der Schütz 2 ist angeschlossen, das Gerät 2 funktioniert.
Lassen Sie die Taste 2 los: Das Relais 2 ist deaktiviert, und das Schütz 2 ist getrennt, das Gerät 2 funktioniert nicht mehr.
3) Einstellung der Modus Verriegelung: Schalten Sie den DIP-Schalter 1 ein, und schalten Sie den DIP-Schalter 2 aus.
Modus Verriegelung (Arbeiten mit der Fernbedienung CG-3 oder CB-3-2): Drücken -> Öffnen; Drücken anderen Knopf -> Schließen.
Drücken Sie die Taste ▼ des Senders: Das Relais 1 ist aktiviert, und der Schütz 1 ist angeschlossen, das Gerät 1 funktioniert.
Drücken Sie die Taste ■ des Senders: Das Relais 1 ist deaktiviert, und das Schütz 1 ist getrennt, das Gerät 1 funktioniert nicht mehr.
Drücken Sie die Taste ▲ des Senders: Das Relais 2 ist aktiviert, und der Schütz 2 ist angeschlossen, das Gerät 2 funktioniert.
Drücken Sie die Taste ■ des Senders: Das Relais 2 ist deaktiviert, und das Schütz 2 ist getrennt, das Gerät 2 funktioniert nicht mehr.
4) Einstellung des Mischmodus (Momentan + Selbstsichernd): Schalten Sie die DIP-Schalter 1 und 2 ein.
Modus Momentan für Kanal 1 (Arbeiten mit der Fernbedienung CG-2): Drücken und halten -> Öffnen; Loslassen -> Schließen.
Drücken und halten die Taste 1 des Senders: Das Relais 1 ist aktiviert, und der Schütz 1 ist angeschlossen, das Gerät 1 funktioniert.
Lassen Sie die Taste 1 los: Das Relais 1 ist deaktiviert, und das Schütz 1 ist getrennt, das Gerät 1 funktioniert nicht mehr.
Modus Selbstsichernd für Kanal 2 (Arbeiten mit der Fernbedienung CG-2): Drücken -> Öffnen; Nochmal drücken -> Schließen.
Drücken Sie die Taste 2 des Senders: Das Relais 2 ist aktiviert, und der Schütz 2 ist angeschlossen, das Gerät 2 funktioniert.
Drücken Sie erneut die Taste 2: Das Relais 2 ist deaktiviert, und das Schütz 2 ist getrennt, das Gerät 2 funktioniert nicht mehr.
Lieferung:
1 x Empfänger: S2PU-AC380
1 x Sender: CG-2
1 x Bedienungsanleitung
