12V 24V 2000N Linearantrieb Hub 800 mm mit Fernbedienung Funkschalter (Modell: 0020576)

1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, bitte klicken Sie hier, um auszuwählen und zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, bitte klicken Sie hier, um auszuwählen und zu kaufen.

Lieferumfang:

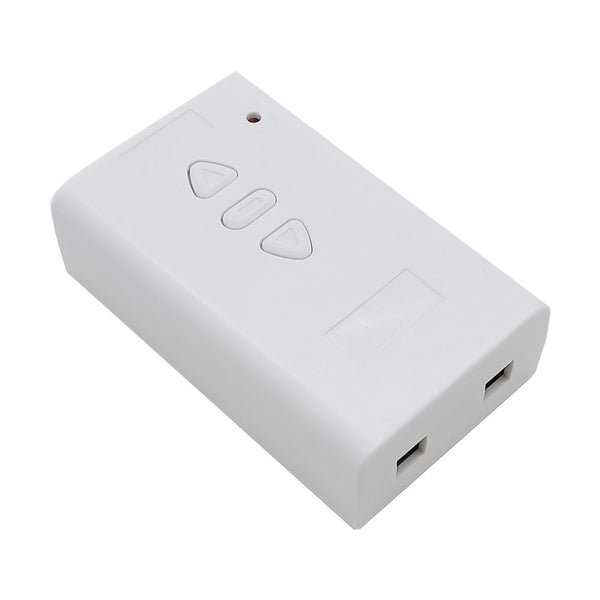

1 x Empfänger: S1FC-DC
1 x Handsender: CP-3

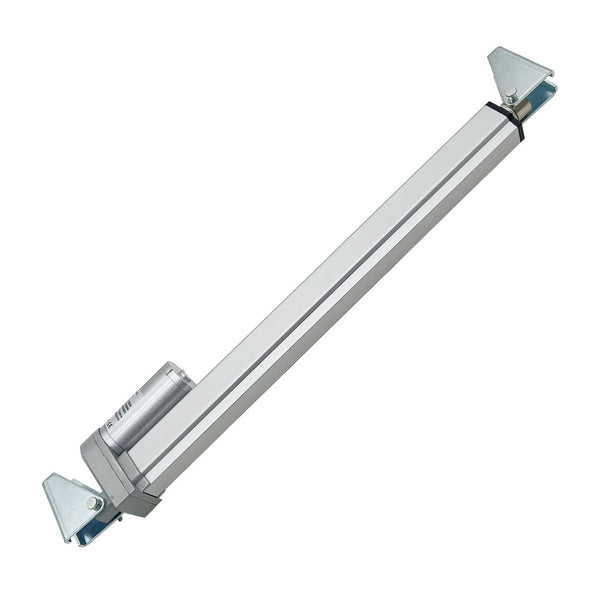

1 x Elektrischer Linearantrieb

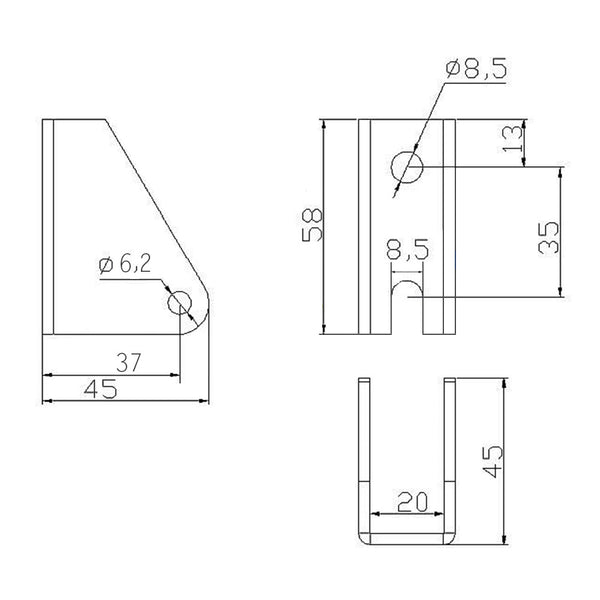

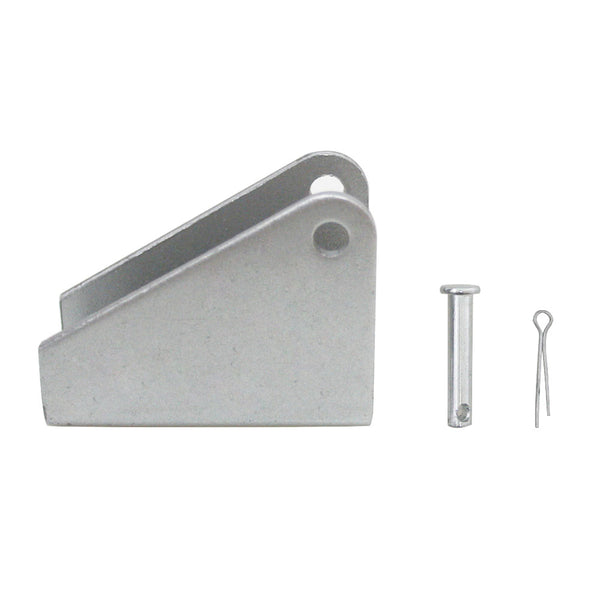

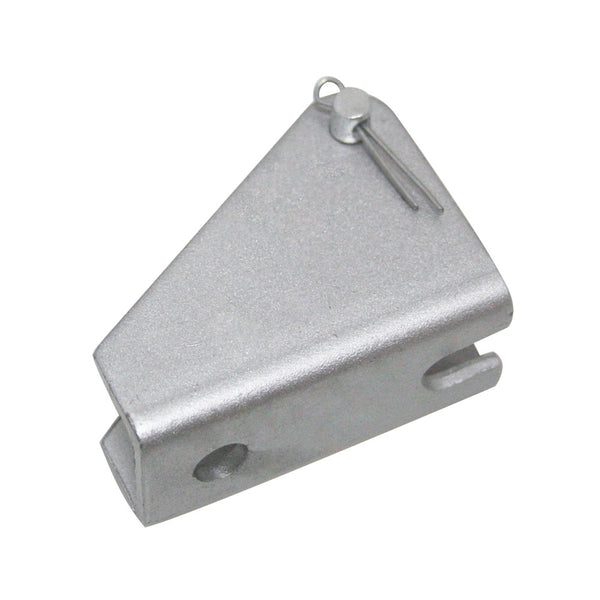

2 x Montagewinkel A
1 x Bedienungsanleitung

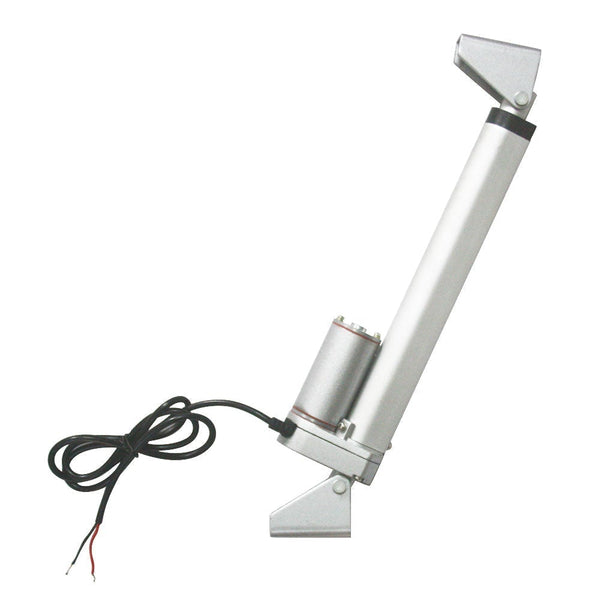

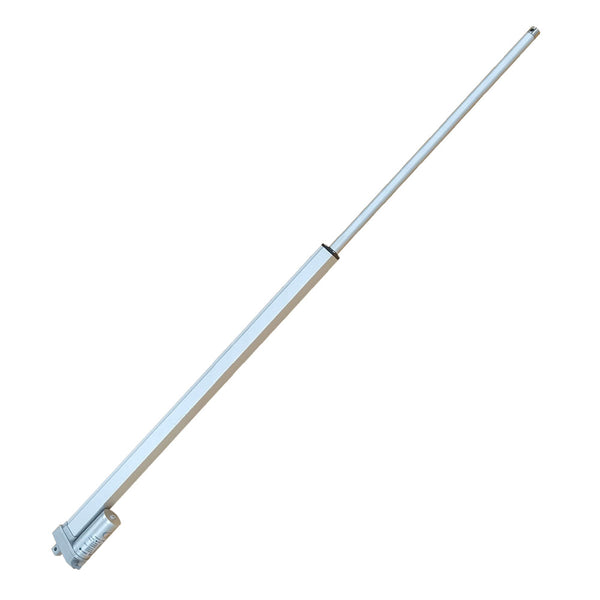

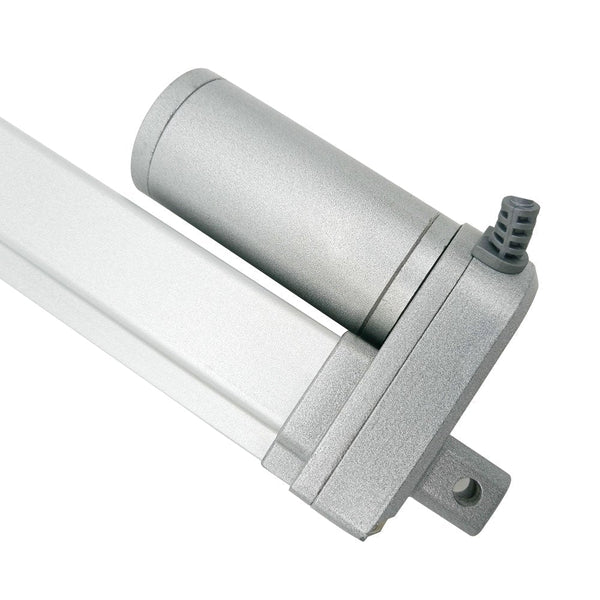

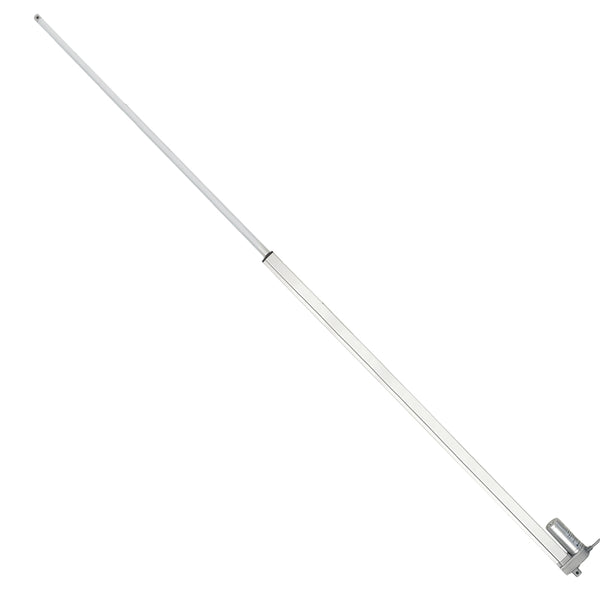

Informationen zum elektrischer Linearantrieb
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC

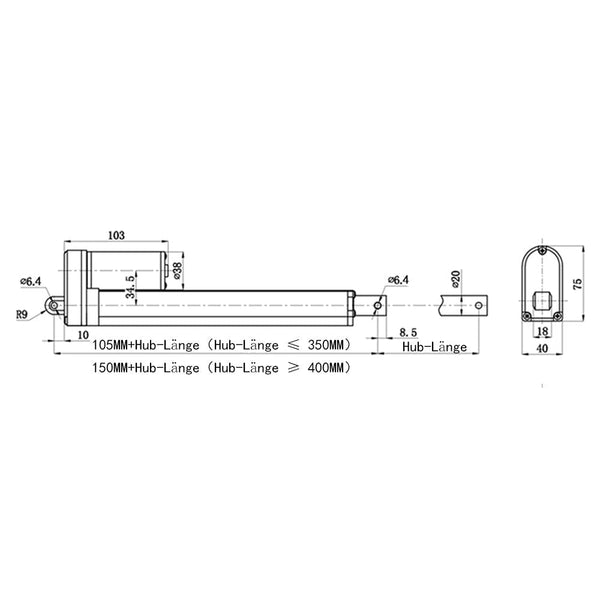

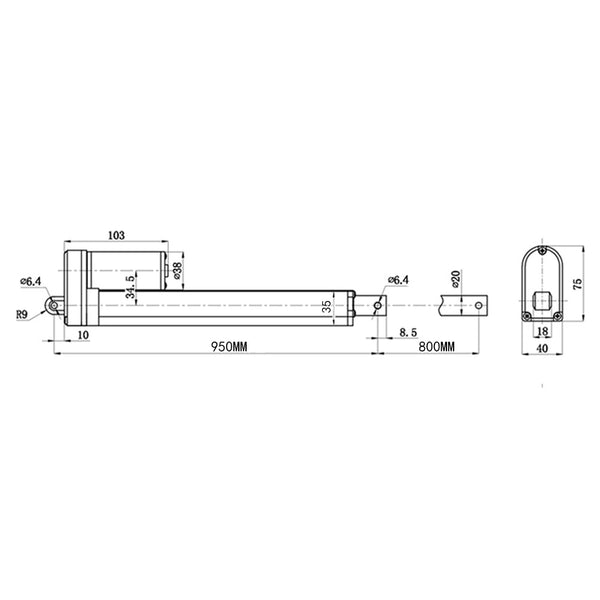

Hub: 800 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V20A oder 24V/10A Netzteil, um drei oder vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 20mm
Der Durchmesser der Befestigungslöcher für die Front- und Rückverbinder: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Zweidrähtiges Kabel
Kabellänge der normalen Linearantrieb: 500±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

Informationen zum Fernbedienung Funkschalter Set
Anwendung:
Für Lange Reichweite Funksteuerung der ausfahren und einfahren des elektrischer linearantrieb.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für elektrischer linearantrieb.
Mit Stroke Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den linearmotor steuerung.
Mit Manueller Steuerung Tasten: Handbedienungen Linearantriebe.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

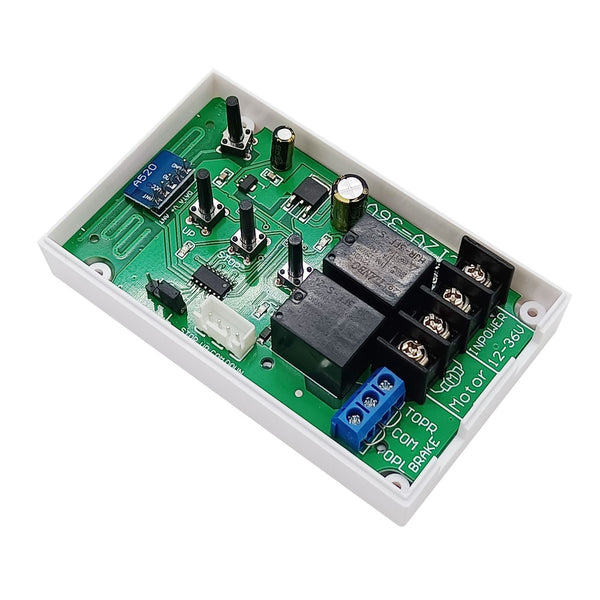

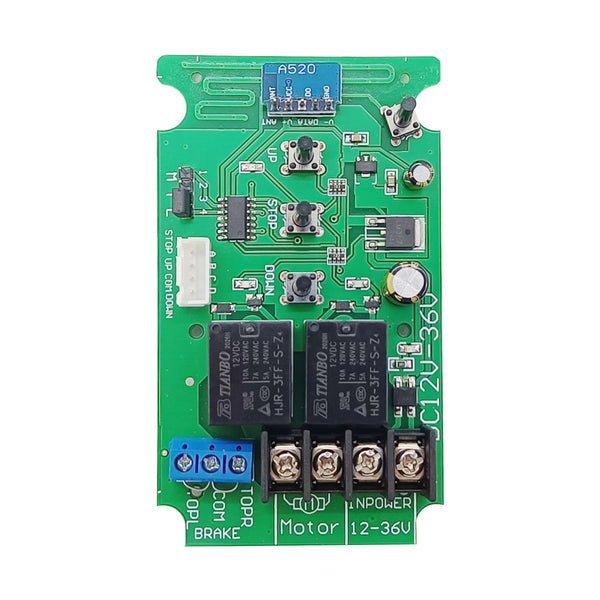

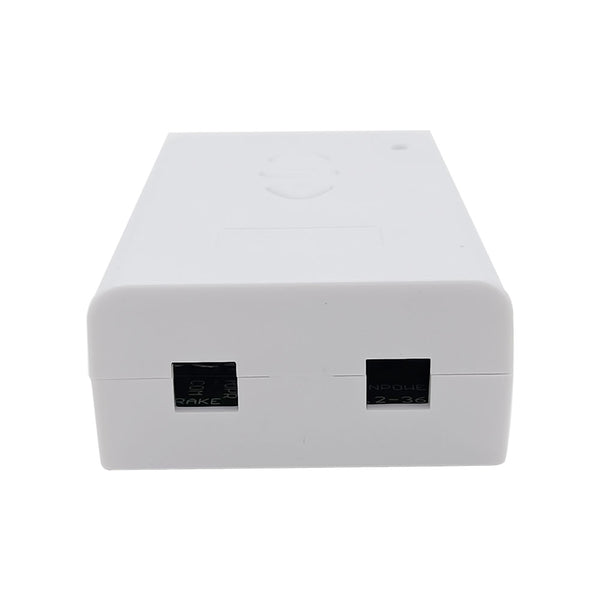

Parameter des Empfängers:
Modell Nr.: S1FC-DC
Stromversorgung (Betriebsspannung): DC12V~36V
Ausgabe: DC12V~36V
Kanal: 1 Kanal
2 Kontrolle Modi: Momentan, Verriegelung
Ruhestrom: 6mA
Nennstrom: 10A
Der maximale Momentanstrom des startenden Motors: 10A
Arbeitsfrequenz: 433.92MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße des PCBs: 94 x 56 x 24 mm
Maße des Koffers: 100 x 60.5 x 30 mm

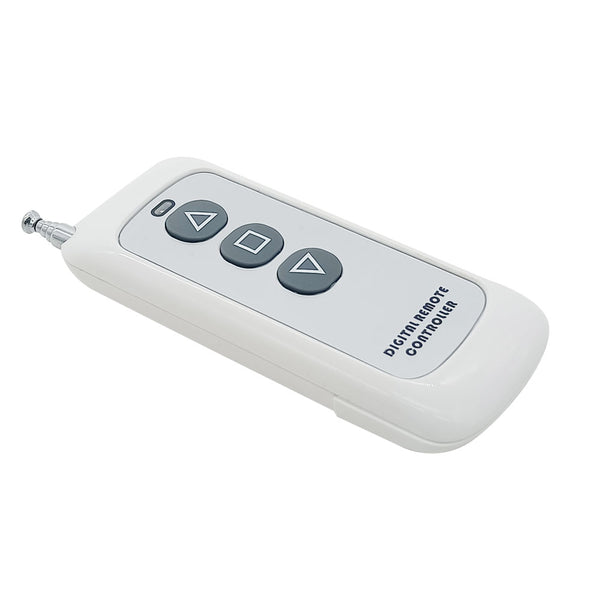

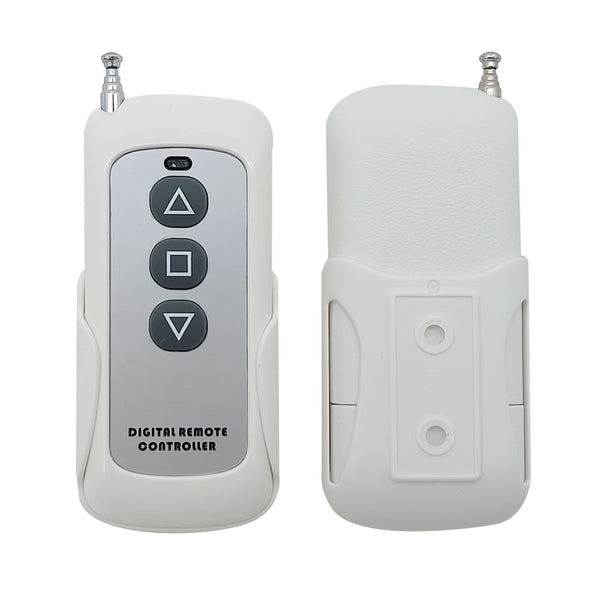

Parameter des Fernsteuerung / Handsender:
Model No: CP-3
Channel/Button: 3
Button Symbol: ▲, ■, ▼
Operating Voltage: 12V (1 x 23A -12V battery)
Standby current: 4uA
Operating Current: 14mA
Operating Frequency: 433.92MHz
Transmitting Distance: 500 Meter/ 1500ft (theoretically)
Modulation Mode: ASK
Operating Temperature: -20 ° C to +70 ° C
Unit Size: 92 x 40 x 15 mm

Passende Funk Handsender:
Der Empfänger kann verschiedene Modelle Funk Handsender zusammen arbeiten, wie CP-3 (500 Meter), und CB-3-2 (1000 Meter).

Reichweite:
Mit dem Sender von Model CP-3 kann die Reichweite 500 Meter im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500 Meter.
Wenn Sie einen längeren Arbeitsabstand benötigen, wählen Sie eine High Power fernbedienung, wie den Handsender CB-3-2.

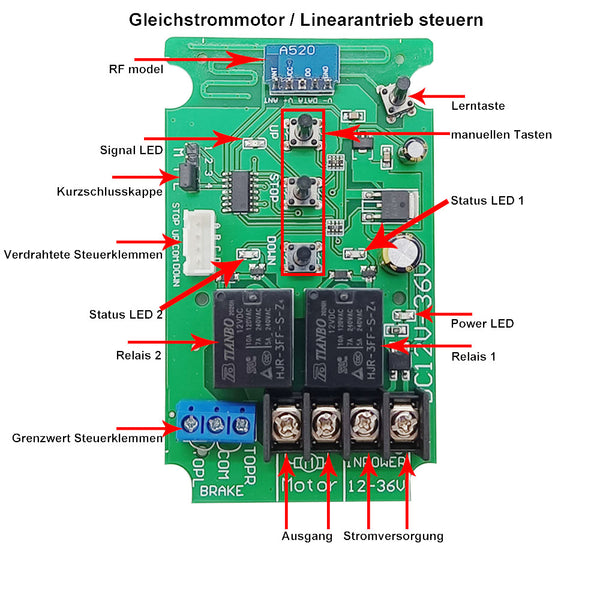

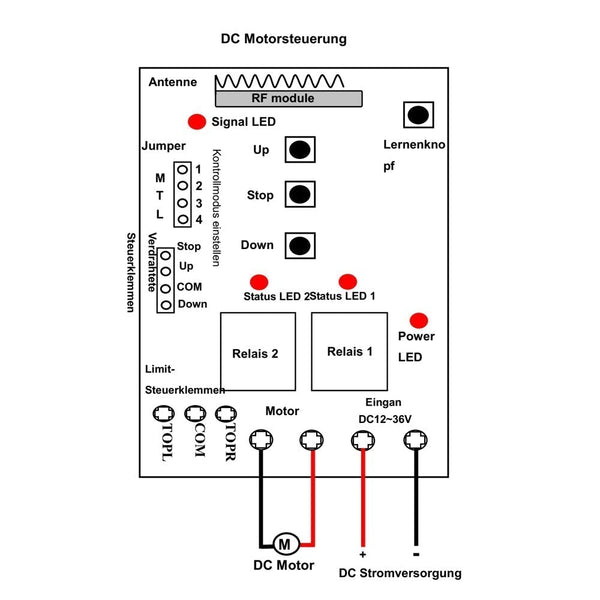

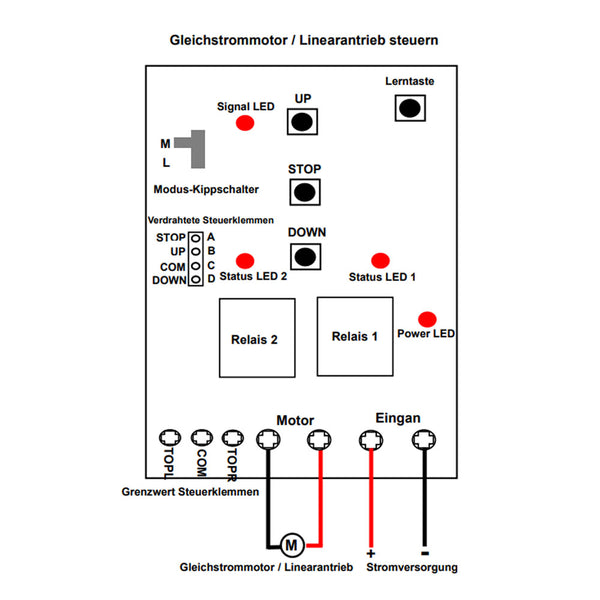

Verdrahtung:
Wenn Sie einen 12V 24V DC einen Linearantrieb steuern möchten, gehen Sie wie folgt vor:
1) Verbinden Sie zwei Drähte des Linearantriebs an den Klemmen "MOTOR“des Empfänger. Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.
2) Verbinden Sie die Gleichstromversorgung an die Eingangsklemmen des Empfänger.

Einstellen verschiedener Steuermodi:
1) Einstellen des Verriegelungsmodus (arbeiten mit Handsender CP-3): Verbinden Sie die Jumper 3 und 4.
Drücken Sie die Taste ▲ am handsender oder die Taste "UP“ am Empfänger: Um das Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender oder die Taste "STOP“ am Empfänger: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger: Um das Einfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender oder die Taste "STOP“ am Empfänger: Um das stoppen Einfahren des linearantrieb zu bewirken.

2) Einstellen des Momentanmodus (arbeiten mit Handsender CP-3): Verbinden Sie die Jumper 1 und 2.
Drücken und halten die Taste ▲ am handsender oder die Taste "UP“ am Empfänger: Um das Ausfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▲ am handsender oder die Taste "UP“ am Empfänger los: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken und halten die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger: Um das Einfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger los: Um das stoppen Einfahren des linearantrieb zu bewirken.

Stroke Steuerklemmen:
Limit-Steuerklemmen TOPR, COM und TOPL sind normalerweise geschlossen. Sie können Endschalter oder Sensoren (normalerweise geschlossen) an TOPR, COM und TOPL anschließen um den linearmotor steuerung.
Wenn der Linearantrieb ausfährt, Die beiden Klemmen "TOPR" und "COM" sind nicht verbunden, um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn der Linearantrieb Einfährt, Die beiden Klemmen "TOPL" und "COM" sind nicht verbunden, um das stoppen Einfahren des linearantrieb zu bewirken.

Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
