12V 24V 2000N Linearantrieb Hub 450mm mit 1 Kanal Fernbedienung Funkschalter (Modell: 0020596)

Normaler Preis €163,00

Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier um zu kaufen.

Lieferumfang:
1 x Empfänger: S1FC-DC
1 x Handsender: CP-3
1 x Hub 450MM Elektrischer Linearantrieb

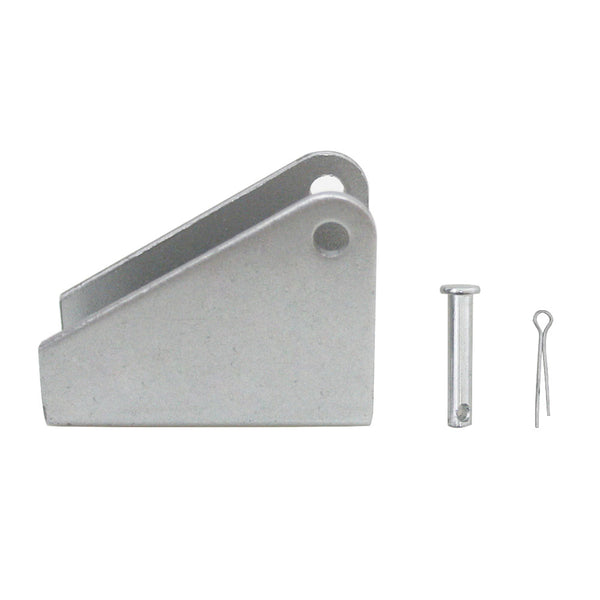

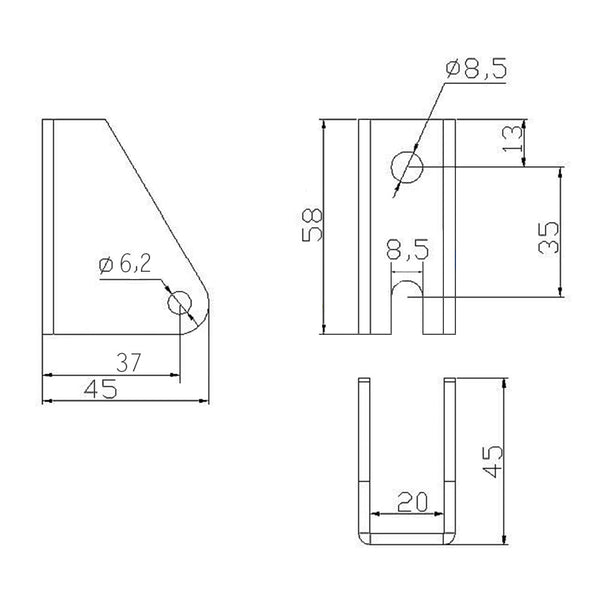

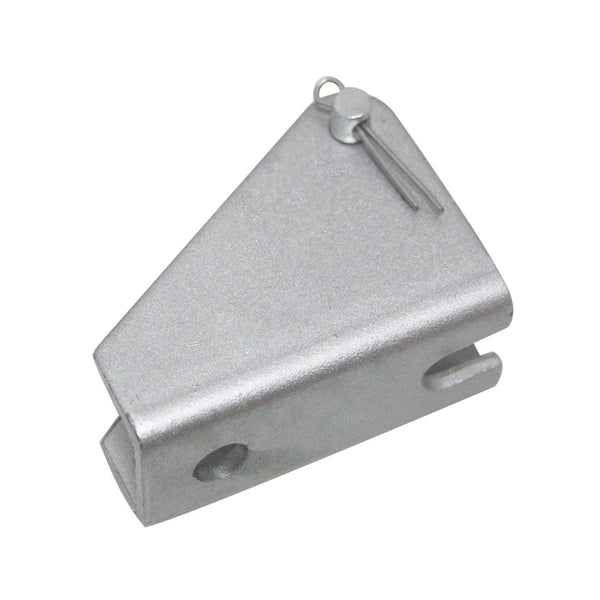

2 x Montagewinkel A
1 x Bedienungsanleitung

Anwendung:
Diese DC 10A funksteuerung linearantriebe kit mit 12V 24V 2000N 200kg elektrischer linearaktor, montagewinkel, funkschalter und fernbedienung oder handsender.
1 Kanal DC 10A Funkschalter mi Fernbedienung, für langstrecken steuerung aus- und einfahren (Translationsbewegung) des Linearantrieb.
Linearantrieb kann Geräte öffnen, schließen, schieben, ziehen, anheben und absenken. Wie Türen, Fenster, Dachfenster, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeugbau, Schiffe, Hubtische, Hebebühnen, Roboter, Schränke, elektrische Betten, Krankenbetten, usw.

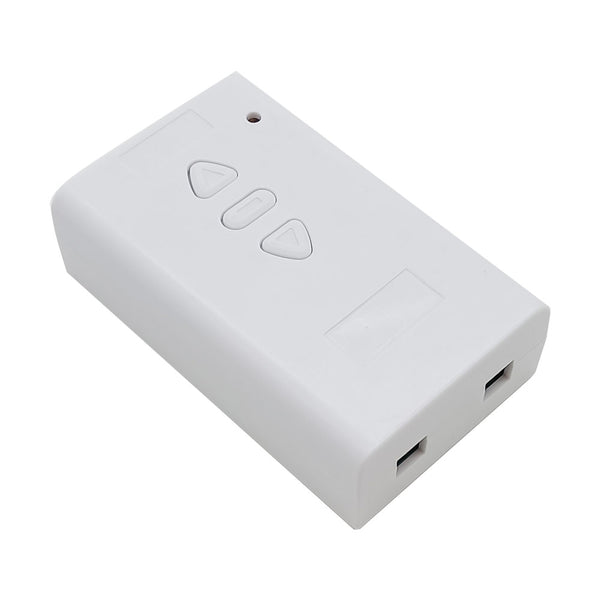

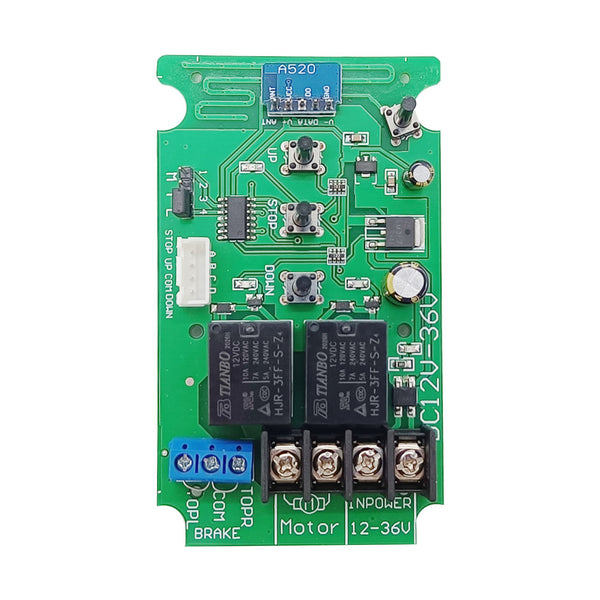

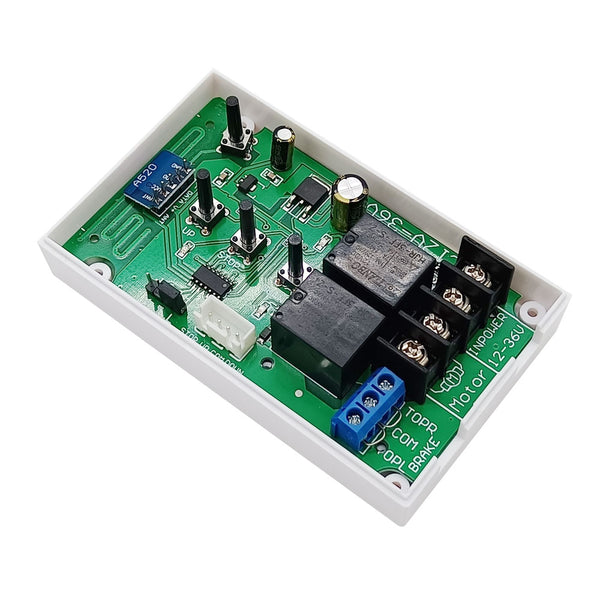

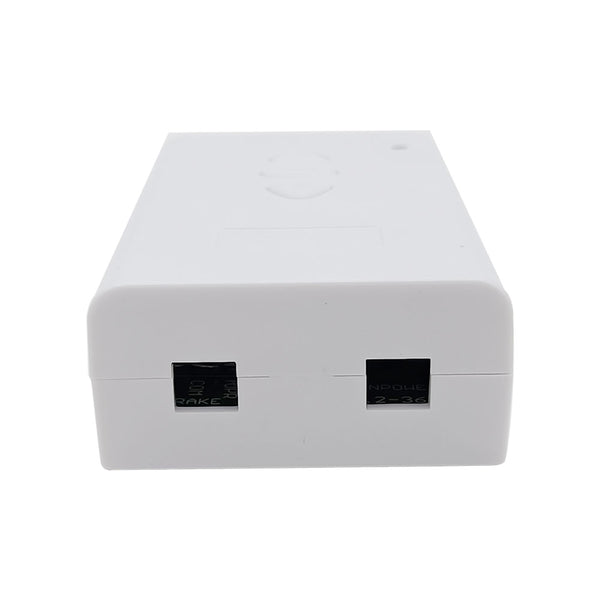

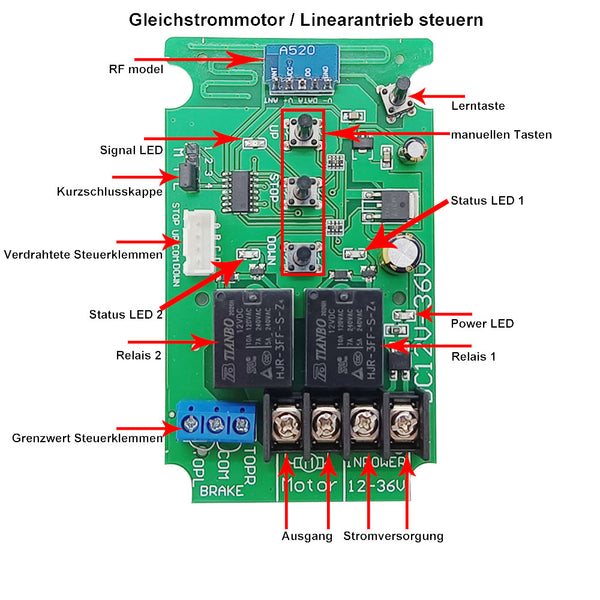

Parameter des Empfänger:
Modell Nr.: S1FC-DC
Stromversorgung (Betriebsspannung): DC12V~36V
Ausgabe: DC12V~36V
Kanal: 1 Kanal
2 Kontrolle Modi: Momentan, Verriegelung
Ruhestrom: 6mA
Nennstrom: 10A
Der maximale Momentanstrom des startenden Motors: 10A
Arbeitsfrequenz: 433MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße des PCBs: 94mm x 56mm x 24mm
Maße des Koffers: 100mm x 60.5mm x 30mm

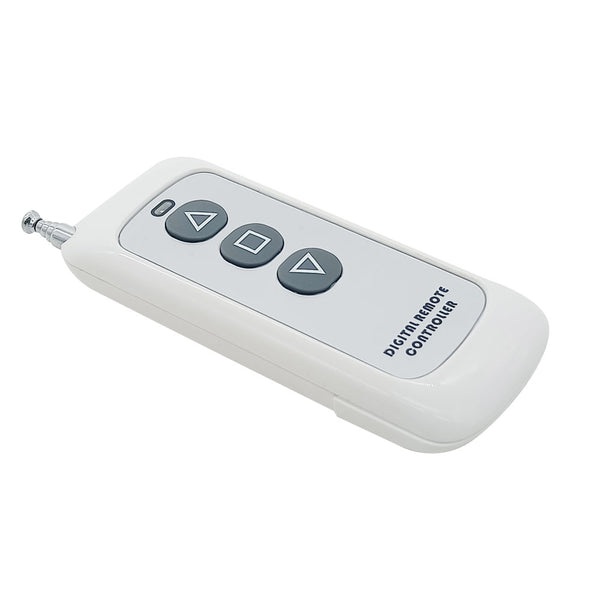

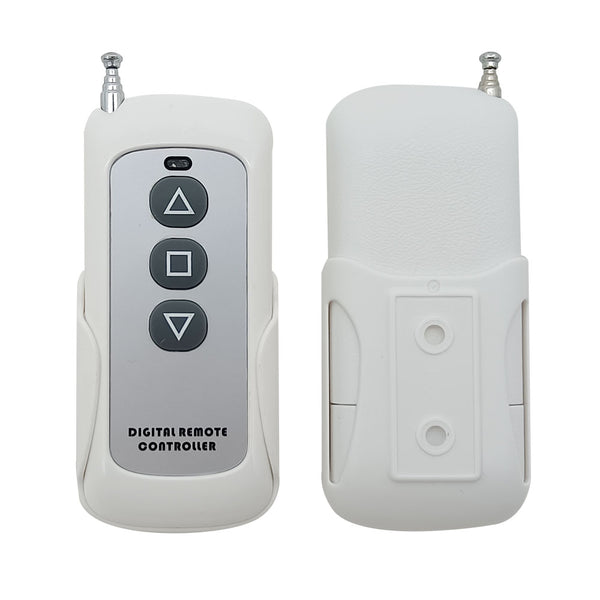

Parameter des Fernsteuerung / Handsender:
Model No: CP-3
Channel/Button: 3
Button Symbol: ▲, ■, ▼
Operating Voltage: 12V (1 x 23A -12V battery)
Standby current: 4uA
Operating Current: 14mA
Operating Frequency: 433MHz
Transmitting Distance: 500 Meter/ 1500ft (theoretically)
Modulation Mode: ASK
Operating Temperature: -20 ° C to +70 ° C
Unit Size: 92mm x 40mm x 15mm

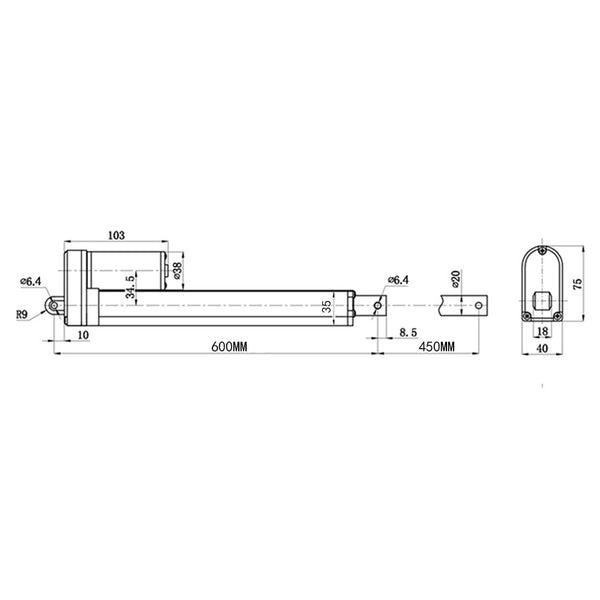

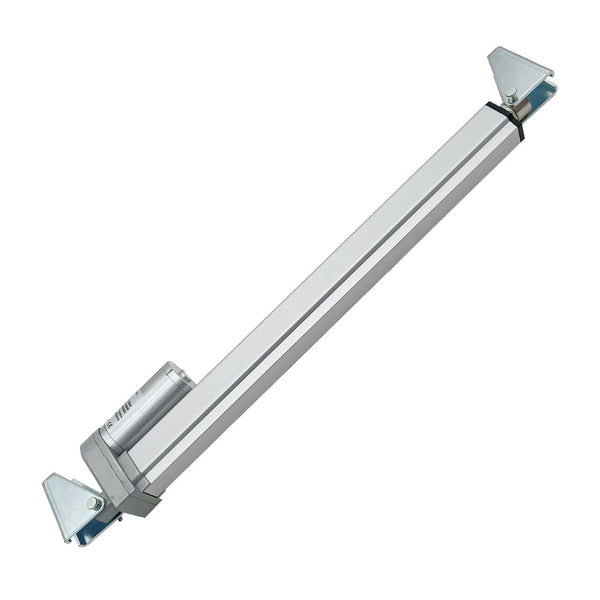

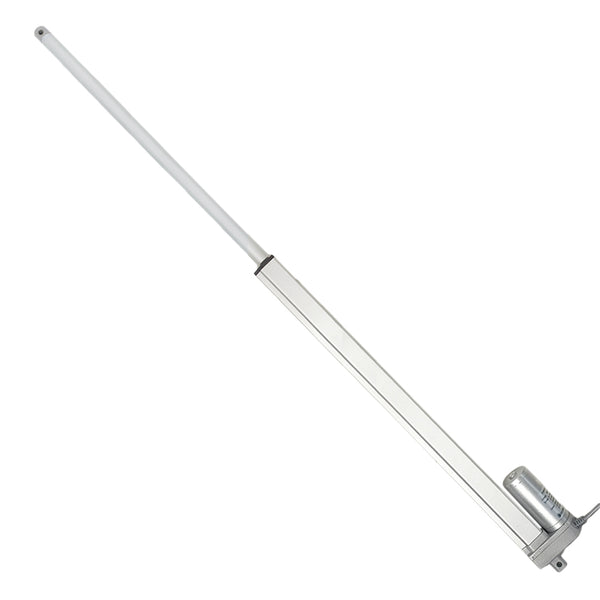

Parameter des Linearantriebe:
Optionale Arbeitsspannung: 12V DC oder 24V DC
Hublänge: 18 inch oder 450mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Wenn die Last zunimmt, verlangsamt sich die Geschwindigkeit des Linearantriebs.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um zwei Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Eingebaute zwei Endlagenschalter
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

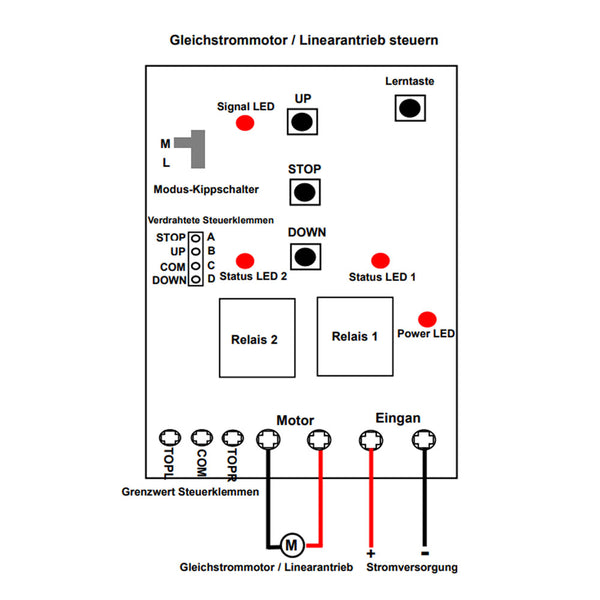

Verdrahtung:
Wenn Sie einen 12V oder 24V DC Linearantrieb steuern möchten, gehen Sie wie folgt vor:
1) Verbinden Sie zwei Drähte des Linearantriebs mit den Klemmen "MOTOR“des Empfänger. Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.
2) Verbinden sie den Pluspol und Minuspol der DC Stromversorgung an Eingang Klemmen des Empfänger.

Einstellen verschiedener Steuermodi:
1) Einstellen des Verriegelungsmodus (arbeiten mit Handsender CP-3): Verbinden Sie die Jumper 3 und 4.
Drücken Sie die Taste ▲ am handsender oder die Taste "UP“ am Empfänger: Um das Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender oder die Taste "STOP“ am Empfänger: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger: Um das Einfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender oder die Taste "STOP“ am Empfänger: Um das stoppen Einfahren des linearantrieb zu bewirken.

2) Einstellen des Momentanmodus (arbeiten mit Handsender CP-3): Verbinden Sie die Jumper 1 und 2.
Drücken und halten die Taste ▲ am handsender oder die Taste "UP“ am Empfänger: Um das Ausfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▲ am handsender oder die Taste "UP“ am Empfänger los: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken und halten die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger: Um das Einfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger los: Um das stoppen Einfahren des linearantrieb zu bewirken.

Stroke Steuerklemmen:
Limit-Steuerklemmen TOPR, COM und TOPL sind normalerweise geschlossen. Sie können Endschalter oder Sensoren (normalerweise geschlossen) an TOPR, COM und TOPL anschließen um den linearmotor steuerung.
Wenn der Linearantrieb ausfährt, Die beiden Klemmen "TOPR" und "COM" sind nicht verbunden, um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn der Linearantrieb Einfährt, Die beiden Klemmen "TOPL" und "COM" sind nicht verbunden, um das stoppen Einfahren des linearantrieb zu bewirken.
