1 Kanal 12V 24V 10A Funksteuerung Linearantrieb Fernbedienung Funkschalter (Modell: 0020323)

Normaler Preis €37,00

Wenn Sie eine Stromversorgung für den Funkschalter oder Empfänger benötigen, bitte klicken Sie hier.

Anwendung:
Dies 1 Kanal DC 12V 24V 10A funkschalter empfänger, es und der handsender bilden ein Fernbedienung Funkschalter Set. Für lange reichweite Funksteuerung der ausfahren und einfahren(Translationsbewegung) des elektrischer linearantrieb.
Die Kit Arbeit mit Linearantrieb, für industrielle Anwendungen, die Agrar-, Bau- und Fahrzeugtechnik, die Fassadenarchitektur, Solaranwendungen, Pergolen. Wie Autos, Lastwagen, Hebebühnen, Erntemaschinen, Elektrische betten, Roboter, Fahrzeugbau, Krankenbetten, Dachfenster, Satellitenantenne, Verriegelungen, Türöffner, usw.

Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für elektrischer linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Mit Stroke Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den linearmotor steuerung.
Mit Manueller Steuerung Tasten: Handbedienungen Linearantriebe.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

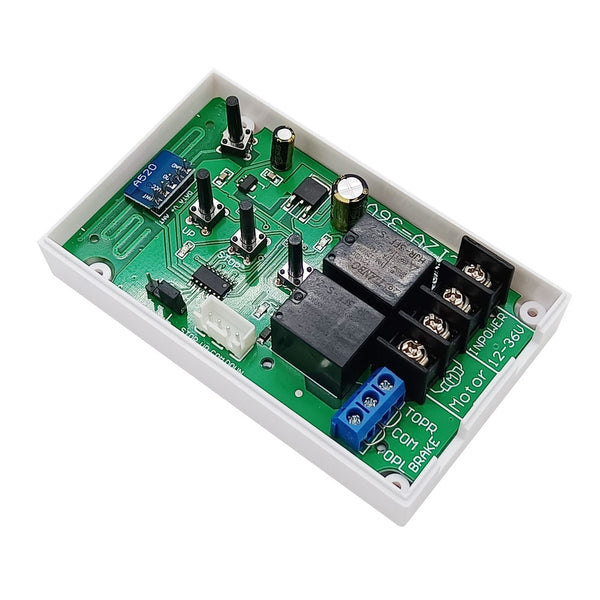

Parameter des Empfängers:

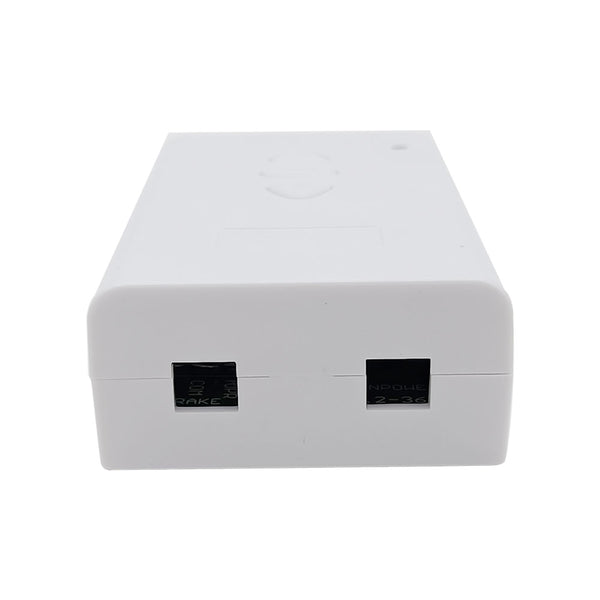

Modell Nr.: S1FC-DC
Stromversorgung (Betriebsspannung): DC12V~36V
Ausgabe: DC12V~36V
Kanal: 1 Kanal
2 Kontrolle Modi: Momentan, Verriegelung
Ruhestrom: 6mA
Nennstrom: 10A
Der maximale Momentanstrom des startenden Motors: 10A
Arbeitsfrequenz: 433MHz
Drahtbereich für die Terminals: 22-12 AWG
Betriebstemperatur: -20°C bis +70°C
Maße des PCBs: 94mm x 56mm x 24mm
Maße des Koffers: 100mm x 60.5mm x 30mm

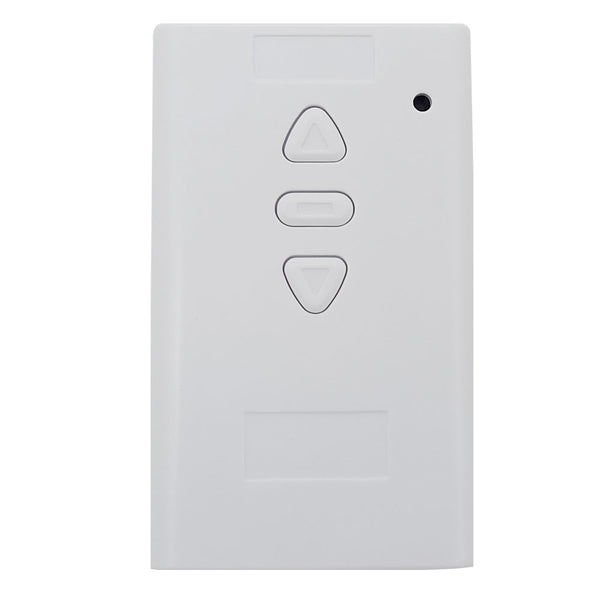

Passende Funk Handsender:
Der Empfänger kann verschiedene Modelle Funk Handsender zusammen arbeiten.
Wenn Sie den Empfäng in Kontrollmodus von Momentan einstellen, sollen Sie den 2-Taste handsender benutzen, wie CV-2-2 (500 Meter), oder CB-2 (1000 Meter).
Wenn Sie den Empfäng in Kontrollmodus von Verriegelung einstellen, sollen Sie den 3 oder 4-Taste handsender benutzen, wie CP-3 (500 Meter), oder CB-3-2 (1000 Meter).

Reichweite:
Mit dem Sender von Model CP-3 kann die Reichweite 500 Meter im Freifeld erreichen, die ein theoretische Wert ist. Es soll auf einer offenen Erde bedient werden,darauf gibt es keine Absperrung und keine Interferenz .Aber in wirklichem Leben verhindert das Funksignal durch Bäume,Wände oder andere Bauwerke ,noch kann es durch anderen Signale gestört werden. Deshalb ist die wahre Entfernung kleiner als 500 Meter.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-3-2.

Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Linearantriebe verwendet werden.
Wenn die Stromversorgung des Geräts DC 12V beträgt, sollten Sie den Empfänger mit der gleichen DC 12V Version wählen.
Wenn die Stromversorgung des Geräts DC 24V ist, sollten Sie den Empfänger mit der gleichen DC 24V Version wählen.

Einstellen verschiedener Steuermodi:
1) Einstellen des Verriegelungsmodus (arbeiten mit Handsender CP-3): Verbinden die Steckbrücke.
Drücken Sie die Taste ▲ am handsender oder die Taste "UP“ am Empfänger: Um das Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender oder die Taste "STOP“ am Empfänger: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger: Um das Einfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender oder die Taste "STOP“ am Empfänger: Um das stoppen Einfahren des linearantrieb zu bewirken.

2) Einstellen des Momentanmodus (arbeiten mit Handsender CP-3): Verbinden nicht die Steckbrücke.
Drücken und halten die Taste ▲ am handsender oder die Taste "UP“ am Empfänger: Um das Ausfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▲ am handsender oder die Taste "UP“ am Empfänger los: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken und halten die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger: Um das Einfahren des linearantrieb zu bewirken; Lassen Sie die Taste ▼ am handsender oder die Taste "DOWN“ am Empfänger los: Um das stoppen Einfahren des linearantrieb zu bewirken.

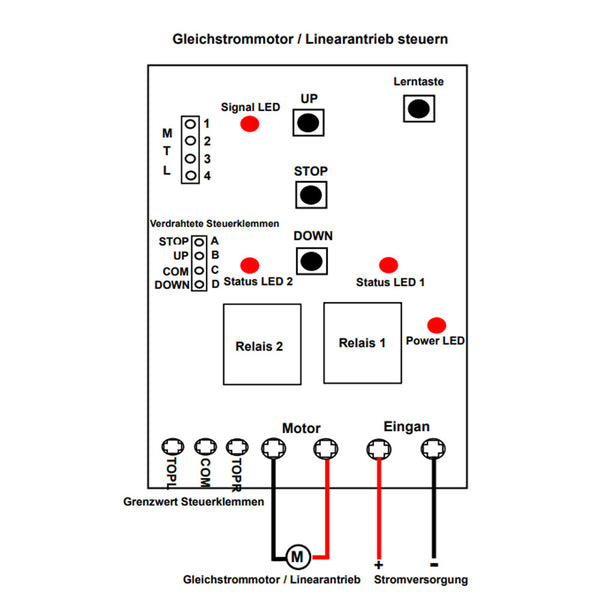

Stroke Steuerklemmen:
Limit-Steuerklemmen TOPR, COM und TOPL sind normalerweise geschlossen. Sie können Endschalter oder Sensoren (normalerweise geschlossen) an TOPR, COM und TOPL anschließen um den linearmotor steuerung.
Wenn der Linearantrieb ausfährt, Die beiden Klemmen "TOPR" und "COM" sind nicht verbunden, um das stoppen Ausfahren des linearantrieb zu bewirken.
Wenn der Linearantrieb Einfährt, Die beiden Klemmen "TOPL" und "COM" sind nicht verbunden, um das stoppen Einfahren des linearantrieb zu bewirken.

Lieferumfang:
1 x Empfänger: S1FC-DC
1 x Bedienungsanleitung
