1 Kanal 12V 24V 10A Fernbedienung Funkschalter Set für Linearmotor Steuerung (Modell: 0020202)

Anwendung:
Dies 1 Kanal DC 12V 24V 10A Fernbedienung Funkschalter Set mit funk empfänger und handsender, für Langstrecken Funksteuerung der ausfahren und einfahren (Translationsbewegung) des elektrischer linearantrieb.
Die Kit Arbeit mit Linearantrieb, für industrielle Anwendungen, die Agrar-, Bau- und Fahrzeugtechnik, die Fassadenarchitektur, Solaranwendungen, Pergolen. Wie Autos, Lastwagen, Hebebühnen, Erntemaschinen, Elektrische betten, Roboter, Fahrzeugbau, Krankenbetten, Dachfenster, Satellitenantenne, Verriegelungen, Türöffner, usw.

Merkmal:
Funksteuerung, einfach zu installieren.
Geeignet für elektrischer linearantrieb.
Zwei Betriebs spannungs versionen: DC 12V oder 24V optional.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

Parameter des Empfänger:
Modell Nr.: S1FU-DC12 / S1FU-DC24
Stromversorgung (Betriebsspannung): DC12V±1V (S1FU-DC12), DC24V±2V (S1FU-DC24)
DC Stromversorgung Ausgang: DC12V (S1FU-DC12), DC24V (S1FU-DC24)
Kanal: 1 Kanal
Kontrolle Modi: Momentan, Verriegelung
Statische Strom: ≤6mA
Maximaler Laststrom: 10A, so kann der Anlaufstrom 10A nicht überschreiten.
Drahtbereich für die Terminals: 22-14 AWG
Betriebsfrequenz: 433MHz
Betriebstemperatur: -20 ° C bis +70 ° C
Maße der PCB: 67mm x 50mm x 18mm
Maße des Koffers: 75mm x 54mm x 27mm

Parameter des Handsender:
Modell Nr.: 0021004 (C-3-2)
Kanal/Taste: 3
Symbol des Taste: ▲、▼、■
Betriebsspannung: 12V(1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433MHz
Sendeentfernung: 100 Meter / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58mm x 39mm x 16mm

Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-3-2 (100 Meter), CV-4-2 (500 Meter), or CB-3-2 (1000 Meter) usw.

Arbeitsentfernung:
Mit dem Fernbedienung wie C-3-2 kann die Reichweite max. 100 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen längeren Arbeitsabstand benötigen, tauschen Sie bitte die externe Antenne am Funkempfänger aus, oder verwenden Sie eine RF Signal Repeater, oder wählen Sie eine High Power fernbedienung, wie den Handsender CB-3-2

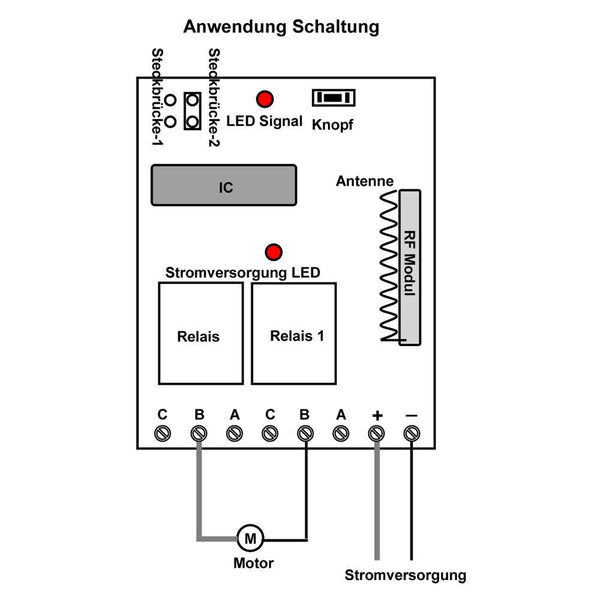

Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Momentan: Nur verbinden auf dem Steckbrücke-1.
Drücken und halten die Taste ▲ am handsender: Um das Ausfahren des linearantrieb zu bewirken.
Lassen Sie die Taste ▲ am handsender los: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken und halten die Taste ▼ am handsender: Um das Einfahren des linearantrieb zu bewirken.
Lassen Sie die Taste ▼ am handsender los: Um das stoppen Einfahren des linearantrieb zu bewirken.

2) Einstellung der Modus Verriegelung: Trennen auf dem Steckbrücke-1 und Steckbrücke-2.
Drücken Sie die Taste ▲ am handsender: Um das Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender: Um das stoppen Ausfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ▼ am handsender: Um das Einfahren des linearantrieb zu bewirken.
Drücken Sie die Taste ■ am handsender: Um das stoppen Einfahren des linearantrieb zu bewirken.

Lieferumfang:

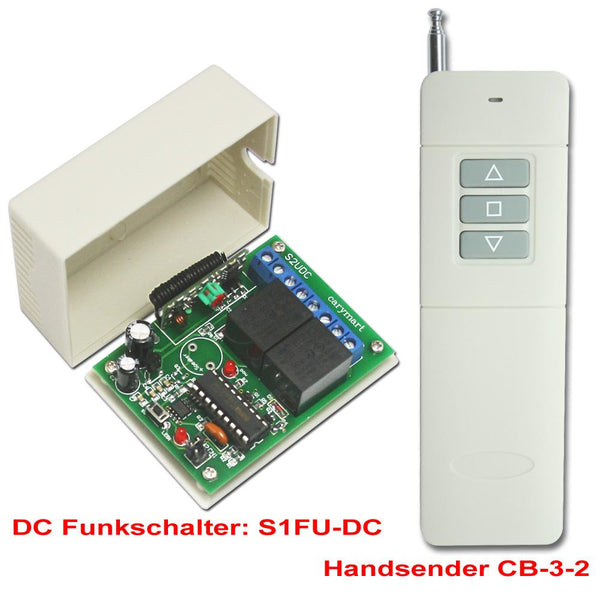

1 x Empfänger: S1FU-DC12 / S1FU-DC24

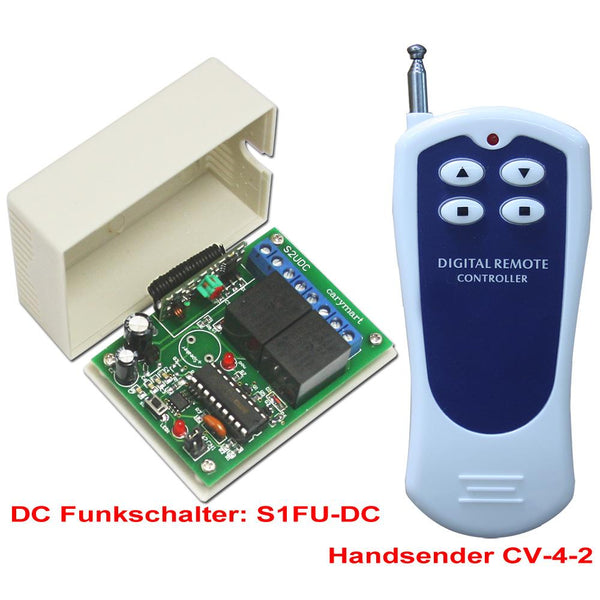

1 x Handsender: C-3-2 oder CV-4-2 oder CB-3-2
1 x Bedienungsanleitung
