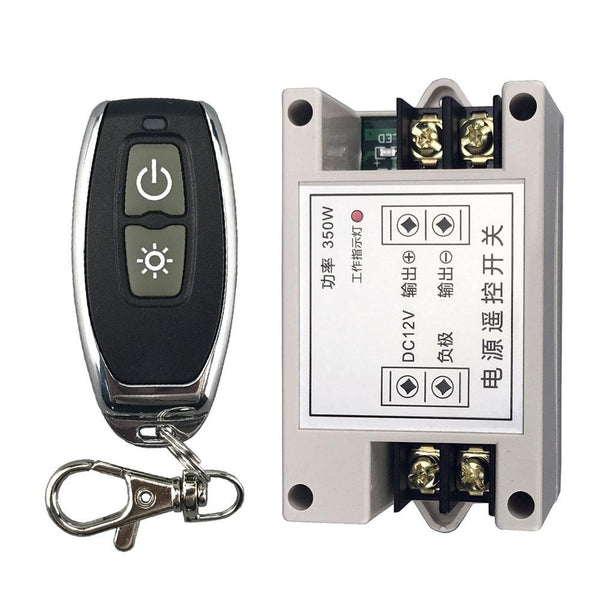

Lieferumfang:

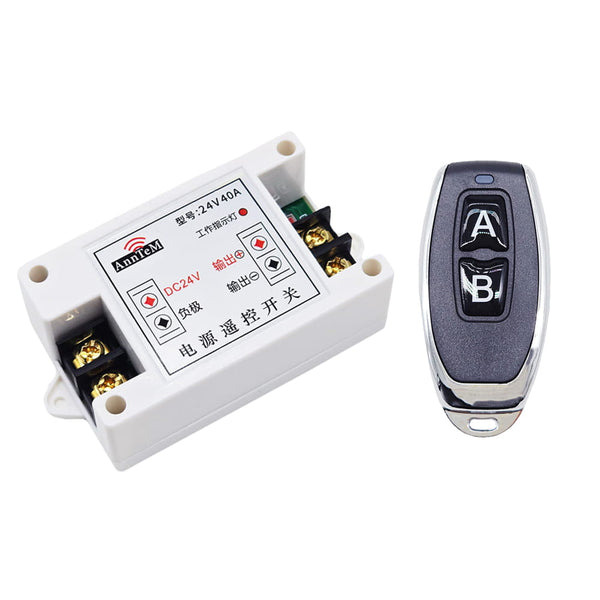

1 x Empfänger: S1PXA-DC
1 x Handsender: CQ-1 oder CQ-2
1 x Bedienungsanleitung
Anwendung:
Dieser funk Empfänger ist ein elektrisches Gerät mit 1 Kanal DC Stromversorgung 9V 12V Eingang Ausgang, es und der Sender bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb,usw.
It can be used to langstrecken drahtlose steuerung different types of Elektrische Ausrüstung. For example, LED lampen, lichter, gartenlicht, elektromotor, magnetventile, pumpen, und andere Geräte mit DC 9V 12V.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
DC 9V 12V Eingang und Ausgang: Es kann DC Geräte mit der Spannung DC 9V 12V steuern. Und dienen als Netzschalter.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Sie können die Geräte durch den Empfänger und den Sender (Fernbedienung) steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Die drahtlose Funksignale können durch Wände, Böden und Türen laufen.
Geschutzt vor Gegenstrom und übermäßigem Strom.
Zuverlässige Kontrolle: Der Code besteht aus Tausenden verschiedener Kombinationen, und der Empfänger arbeitet nur mit dem Sender, der den gleichen Code verwendet.
Ein oder einige Sender können einen oder einige Empfänger gleichzeitig kontrollieren.
Sie können zwei oder mehrere Geräte am selben Ort verwenden.

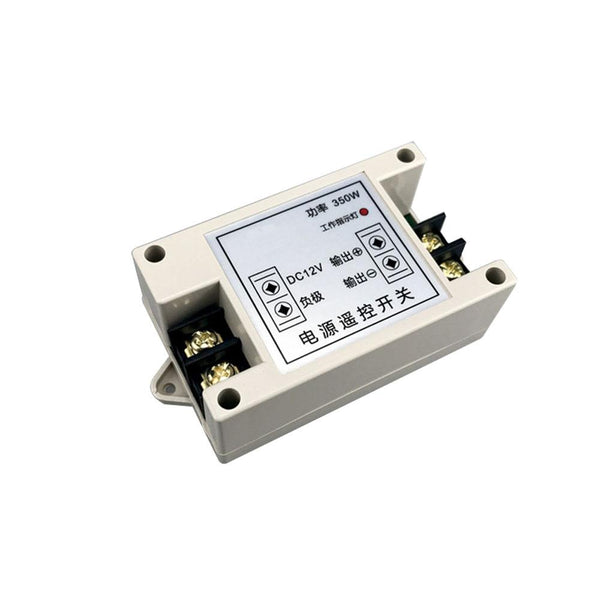

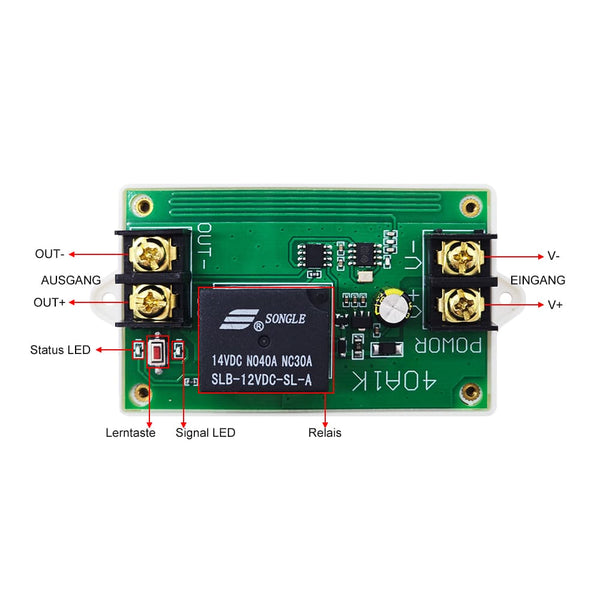

Parameter des Empfänger:

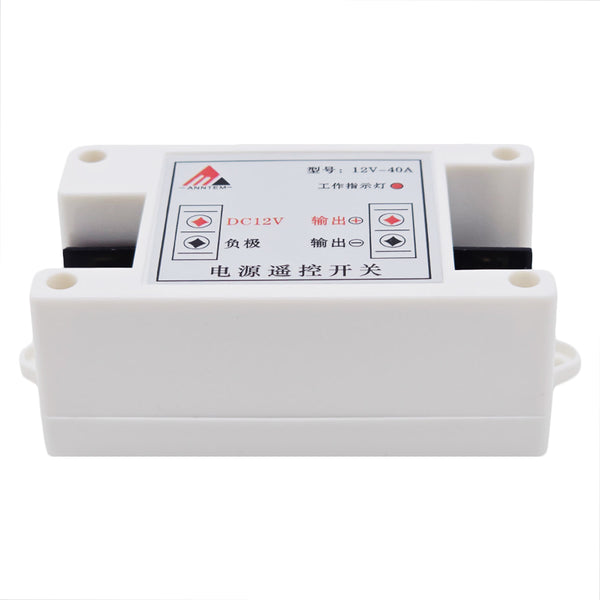

Modell Nr. S1PXA-DC
Kanal: 1 Kanal
Stromversorgung (Betriebsspannung): DC 9V 12V.
Ausgang: DC 9V 12V.
Statische Strom: ≤6mA
Maximaler Laststrom: 30A
Kontrolle Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung

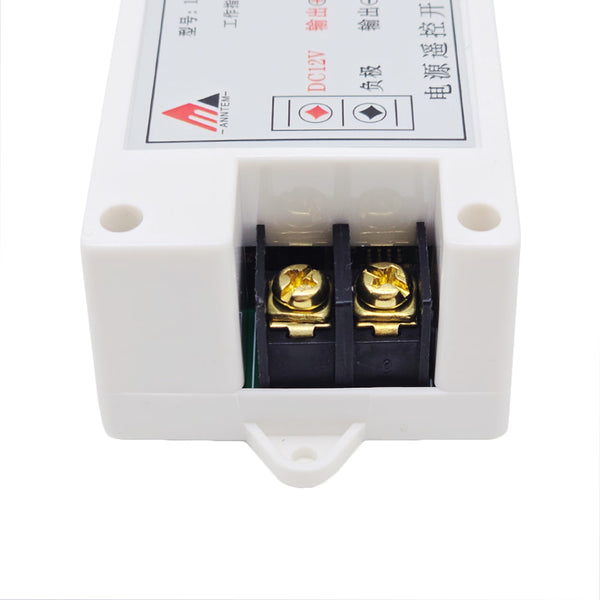

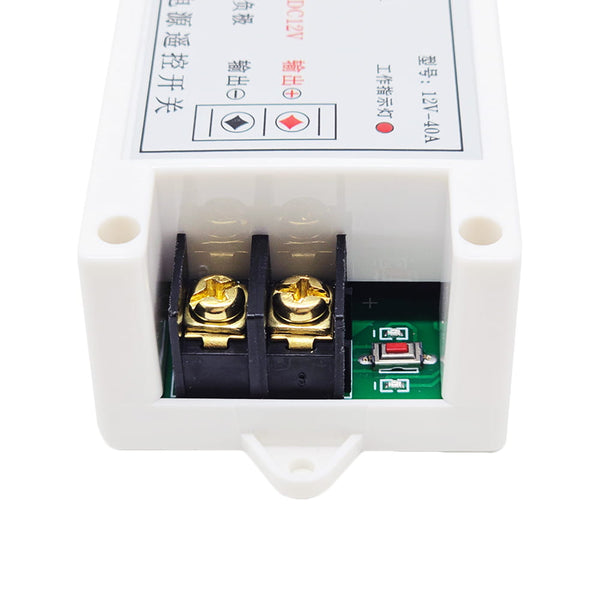

Drahtbereich für die Terminals: 22-12 AWG
Betriebsfrequenz: 433.92MHz
Betriebstemperatur: -20 ° C to +70 ° C
Maße des Gehäuse: 96mm x 50mm x 33mm

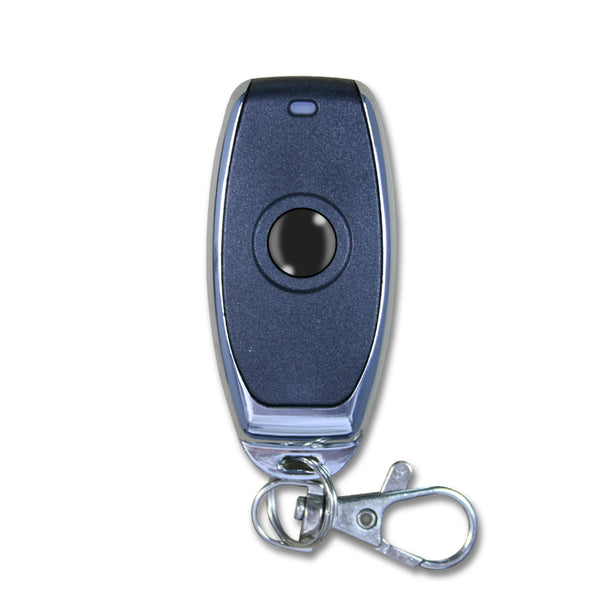

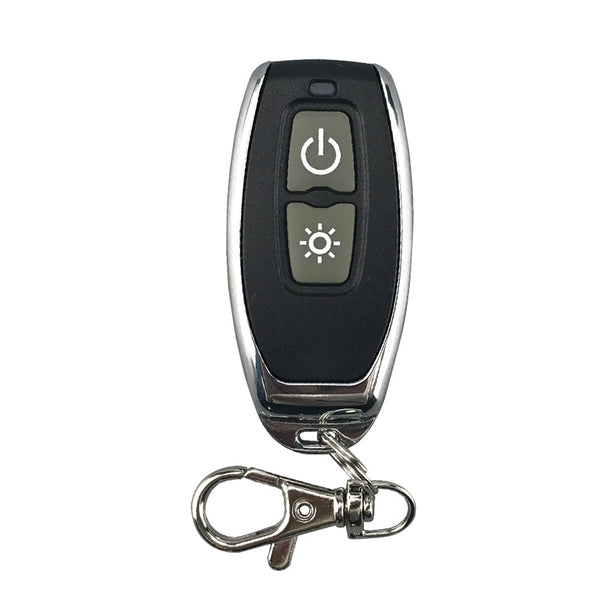

Parameter des Handsender:

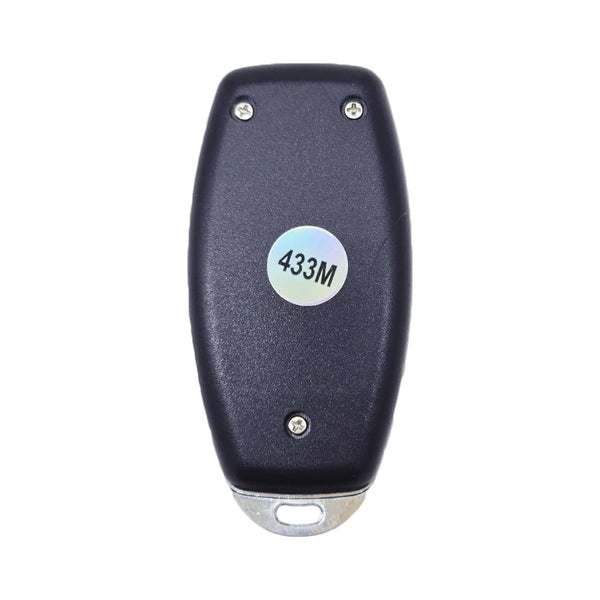

Modell Nr.: CQ-1 oder CQ-2
Kanal/Taste: 1 (CQ-1) oder 2 (CQ-2)
Symbol des Knopfs: Nein (CQ-1) oder "ON", "OFF" (CQ-2)
Betriebsspannung: 6V (2 x CR2016 -3V Knopfzellen, kann 12 Monate benutzt werden)
Betriebsstrom: ≤12mA
Betriebsfrequenz: 433MHz
Sendeentfernung: 50 Meter / 150ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 60mm x 31mm x 11mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln.
Wenn Sie den Empfänger in Selbstsichernd, Momentan oder Zeitverzögerun Kontrollmodus zu betreiben möchten, sie können eine Ein-Tasten-Fernbedienung verwenden, wie C-1 (100 Meter), CP-1 (500 Meter), oder CB-1 (1000 Meter) etc.
Wenn Sie den Empfänger in Verriegelung Kontrollmodus zu betreiben möchten, können Sie einen Fernbedienung mit zwei Tasten auswählen, wie C-2 (100 Meter), CP-2 (500 Meter), CD-2 (1000 Meter, wasserdicht), oder CB-2 (1000 Meter) etc.
Arbeitsbereich:
Mit dem Fernbedienung wie CQ-1 oder CQ-2 kann die Reichweite max. 50 Meter im Freifeld sein.
Der maximale Arbeitsabstand ist ein theoretischer Wert. Es soll auf einer offenen Erde bedient werden, darauf gibt es keine Absperrung und keine Interferenz. Aber in wirklichem Leben verhindert das Funksignal durch Bäume, Wände oder andere Bauwerke, und wird durch andere Funksignale gestört. Deshalb ist die wahre Entfernung kleiner als die max. Reichweite.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie eine Antenne am Empfänger installieren, einen RF Signal Repeater oder einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CD-2 oder CB-2.

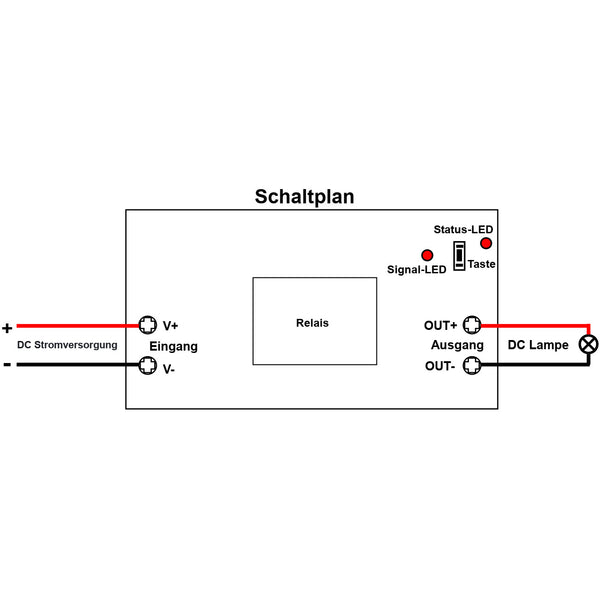

Verwendung:

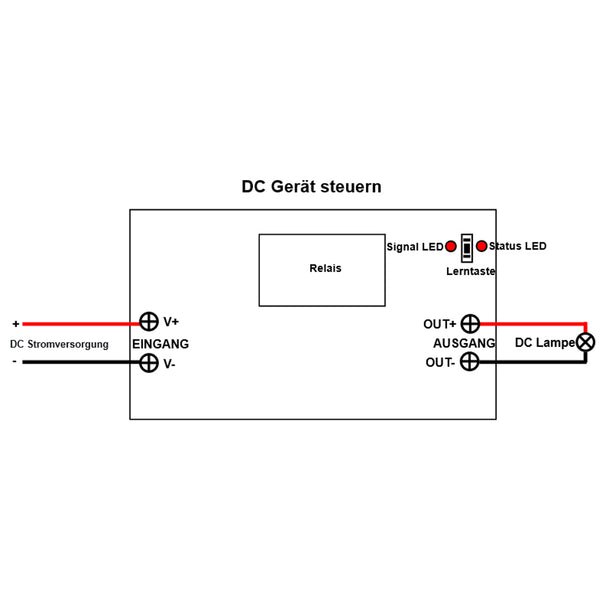

Der Empfänger kann zur Steuerung von DC 9V 12V Geräten verwendet werden.
Einstellen des verschiedenen Kontrolle Modis:
1) Einstellung der Modus Selbstsichernd (Arbeiten mit der Fernbedienung CQ-1): Drücken und halten die Taste des funkempfänger, bis die Signal-LED 3 mal blinkt, und Lassen Sie die Taste los.
Drücken Sie die Taste am Sender: Das Ausgang Klemmen des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Das Ausgang Klemmen des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Momentan (Arbeiten mit der Fernbedienung CQ-1): Drücken und halten die Taste des funkempfänger, bis die Signal-LED 2 mal blinkt, und Lassen Sie die Taste los.
Drücken und halten die Taste am Sender: Das Ausgang Klemmen des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste A los: Das Ausgang Klemmen des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung (Arbeiten mit der Fernbedienung CQ-2): Drücken und halten die Taste des funkempfänger, bis die Signal-LED 1 mal blinkt, und Lassen Sie die Taste los.
Drücken Sie die Taste "ON" am Sender: Das Ausgang Klemmen des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste "OFF" am Sender: Das Ausgang Klemmen des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
4) Einstellung der Modus Zeitverzögerung (Arbeiten mit der Fernbedienung CQ-1): Drücken und halten die Taste des funkempfänger, bis die Signal-LED 4 mal blinkt, und Lassen Sie die Taste los.
Drücken Sie die Taste am Sender: Das Ausgang Klemmen des Empfänger ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Nach 5 Sekunden: Das Ausgang Klemmen des Empfänger stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
